Harman Kardon: Receiver AVR-430                                                          Página 2





VOLTAR



Raio-X: Desvendando o interior do equipamento







Detalhe do acabamento na grade superior.

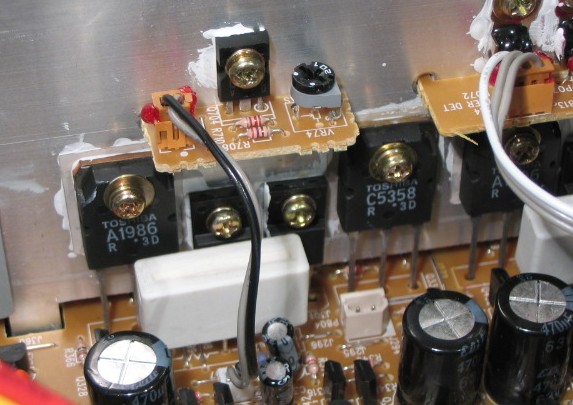

Transistor de potência TOSHIBA A1986 / C5358

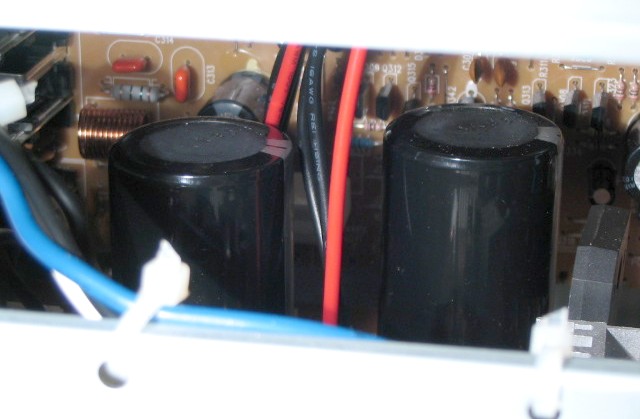

Capacitores SAMYANG, sendo 2 de 8.200uF x 63V + 2 de 12.000uF x 63V = 40.400uF







Fonte de alimentação







Ventilador interno, visto ao fundo do longo túnel do dissipador de alumínio.





Receivers Harman Kardon

Informações técnicas complementares:



Capacitores da Fonte de Alimentação (Reserva de Energia)



Informações técnicas complementares:



Modelo

FRONT

 REAR TOTAL

AVR-130

2x 6.800uF / 50V

 2x 4.700uF / 50V 23.000uF

AVR-230

2x 8.200uF / 50V

2x 8.200uF / 50V

 32.800uF

AVR-330

2x 10.000uF / 50V

 2x 8.200uF / 50V 36.400uF

AVR-430

2x 12.000uF / 63V

 2x 8.200uF / 63V 40.400uF

AVR-630

2x 15.000uF / 63V

 2x 10.000uF / 63V 50.000uF



Modelo

FRONT

 REAR TOTAL

AVR-135

2x 8.200uF / 50V

2x 8.200uF / 50V

 32.800uF

AVR-235

2x 10.000uF / 50V

2x 8.200uF / 50V

 36.400uF

AVR-335

2x 12.000uF / 63V

 2x 8.200uF / 63V 40.400uF

AVR-435

2x 12.000uF / 63V

 2x 8.200uF / 63V 40.400uF

AVR-635

2x 15.000uF / 63V

 2x 10.000uF / 63V 50.400uF



Modelo

FRONT

 REAR TOTAL

AVR-140

2x 8.200uF / 50V

2x 8.200uF / 50V

 32.800uF

AVR-240

2x 10.000uF / 50V

2x 8.200uF / 50V

 36.400uF

AVR-340

2x 12.000uF / 63V

 2x 8.200uF / 63V 40.400uF



*Fonte das informações: Manual de serviço do fabricante (dica enviada por Daniel Geronimo)
