Keen: Histórico da Empresa




Keen Equipamentos de Som Profissional Ltda.

Keen Indústria e Comércio de Equipamentos Eletrônicos Ltda.

(Santa Rita do Sapucaí/MG)



Fundadores/Proprietários:

  • Cláudio Villas Bôas

  • Luiz Carlos Rosa

Filosofia da Keen:

"Powers de alta potência conjugada a uma alta-fidelidade"



História:



A empresa Keen foi fundada na década de 80 por dois estudantes de eletrônica, Cláudio Villas Bôas e Luiz Carlos Rosa, formados, respectivamente, pelo Instituto Nacional de Tecnologia (INATEL) e pela Escola Técnica de Eletrônica (ETE), ambas situadas em Santa Rita do Sapucaí, no sul de Minas Gerais.



Na época, Cláudio era o diretor comercial e Luiz Carlos o diretor de produção e responsável pelo controle de qualidade dos produtos Keen.



Curiosidades:



Os amplificadores Keen utilizavam um circuito muito complexo.

O modelo K-2000, por exemplo, possuía 70 transistores em apenas um canal, sendo 24 transistores de saída! Isto requeria um rigoroso controle de qualidade.



A tecnologia dos amplificadores K-1000 e K-2000 incluía circuitos de entrada com diferenciais duplos e complementares, controlados por fontes de corrente constantes, sistema de estabilização de múltiplos pólos e zeros, com redes de compensação de 10dB/década (máxima inclinação de curva), tripla malha de realimentação AC e DC, resultando alta linearidade de resposta.



Estas informações foram retiradas da revista Somtrês, edição nº102, página 20, Junho/1987.



Subir Subir

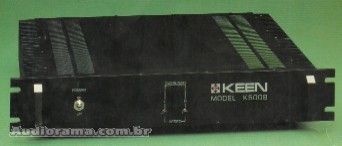

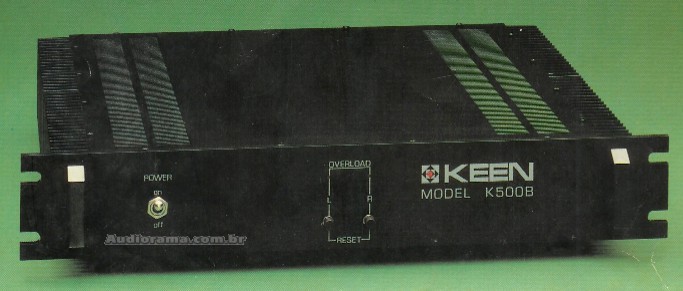

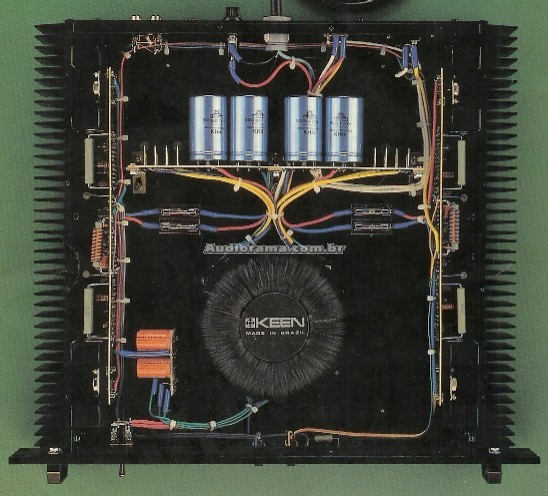

Model K-500B



Super-Foto



Especificações Técnicas



Potência de saída por canal

250W RMS

Resposta de Freqüência

20Hz - 20kHz (+0dB/-0,5dB)

Fonte de Alimentação

110/220V (50/60Hz)



Transformador Toroidal

Dimensões

482 x 76 x 450 mm (LxAxP)

Peso

11 Kg



Super-Foto

Subir Subir




Professional High Power Bridge Amplifier Model K-1000



Especificações Técnicas



Potência de saída por canal

300W RMS (8 Ohms, 0,03% THD, 20Hz-20kHz)



500W RMS (4 Ohms, 0,03% THD, 20Hz-20kHz)



600W IHF (8 Ohms) Potência Dinâmica



1000W IHF (4 Ohms) Potência Dinâmica

Potência de saída mono (em ponte)

600W RMS (8 Ohms, 20Hz-20kHz)



1000W RMS (4 Ohms, 20Hz-20kHz)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

10Hz - 50kHz (-3dB)



20Hz - 20kHz (-0,5dB)

Distorção Harmônica Total (THD)

0,03% (20Hz - 20kHz)

Distorção por Intermodulação

0,05% (60Hz, 7kHz 4:1)

Fator de Amortecimento (Damping)

1000 (20Hz - 20kHz, 8 Ohms)

Slew-rate

25V/us. (freqüência de 10kHz)

Relação Sinal/Ruído

114dB (Potência Nominal)



90dB (1 Watt)

Separação entre canais

Sensibilidade

1V

Impedância de entrada

150k 100pF

Fonte de Alimentação

110/220V (50/60Hz)



Transformador 1.400w



Filtragem 40.000uF

Consumo

45W (sem sinal)



1400W (máx. sinal)

Dimensões

482 x 178 x 485 mm (LxAxP)

Peso

25 Kg



Subir Subir




Professional High Power Bridge Amplifier Model K-1000A



Especificações Técnicas



Idem ao K-1000, porém incluía algumas inovações tais como a comutação automática de voltagem e circuitos de proteção contra sobrecarga, curto-circuito e superaquecimento.



Subir Subir

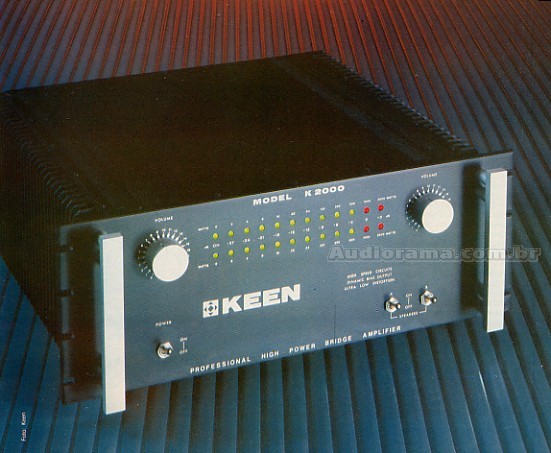

Professional High Power Bridge Amplifier Model K-2000



Super-Foto



Especificações Técnicas



Potência de saída por canal

370W RMS (8 Ohms, 0,02% THD, 20Hz-20kHz)



600W RMS (4 Ohms, 0,02% THD, 20Hz-20kHz)



1000W RMS (2 Ohms, 0,02% THD, 20Hz-20kHz)



740W IHF (8 Ohms) Potência Dinâmica



1200W IHF (4 Ohms) Potência Dinâmica



2000W IHF (2 Ohms) Potência Dinâmica

Potência de saída mono (em ponte)

740W RMS (8 Ohms, 20Hz-20kHz)



1200W RMS (4 Ohms, 20Hz-20kHz)



2000W RMS (2 Ohms, 20Hz-20kHz)

Impedância de saída

2 a 16 Ohms

Resposta de Freqüência

10Hz - 60kHz (-3dB)



20Hz - 25kHz (-0,5dB)

Distorção Harmônica Total (THD)

0,02% (20Hz - 20kHz)

Distorção por Intermodulação

0,04% (60Hz, 7kHz 4:1)

Fator de Amortecimento (Damping)

1000 (20Hz - 20kHz, 8 Ohms)

Slew-rate

30V/us. (freqüência de 10kHz)

Relação Sinal/Ruído

114dB (Potência Nominal)



90dB (1 Watt)

Separação entre canais

Sensibilidade

1V

Impedância de entrada

150k 100pF

Fonte de Alimentação

110/220V (50/60Hz)



Transformadores 1.400w / 1.400w



Filtragem 80.000uF

Consumo

90W (sem sinal)



2800W (máx. sinal)

Dimensões

482 x 178 x 485 mm (LxAxP)

Peso

35 Kg



Subir Subir

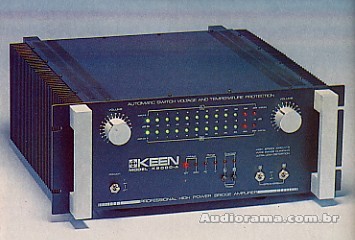

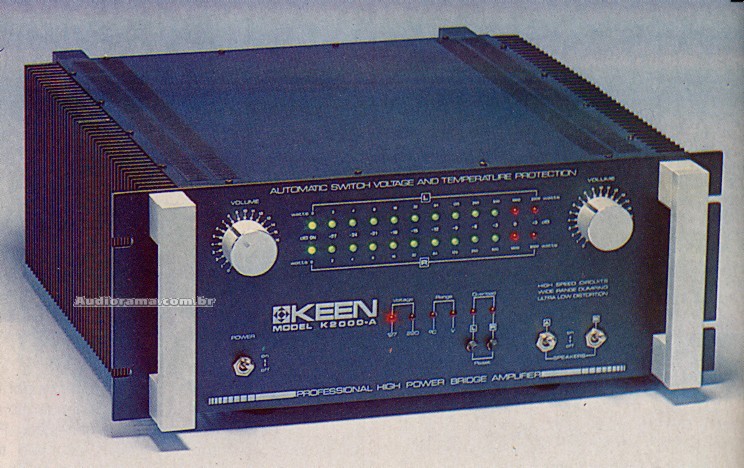

Professional High Power Bridge Amplifier Model K-2000A



Super-Foto



Especificações Técnicas



Idem ao K-2000, porém incluía algumas inovações tais como a comutação automática de voltagem e circuitos de proteção contra sobrecarga, curto-circuito e superaquecimento.



Subir Subir

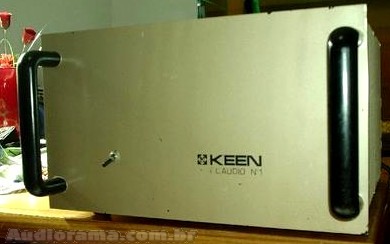

Keen CL'AUDIO Nº1 (protótipo)



Painel frontal

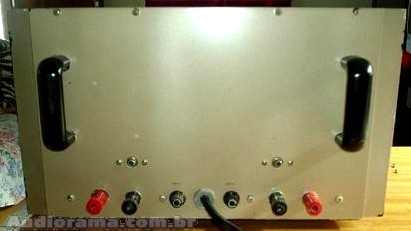

painel traseiro

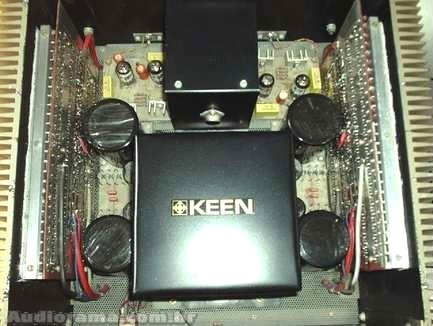

detalhe do circuito



*Agradecimento especial ao Sr. Cláudio Villas Boas

fundador e ex-proprietário da KEEN, pelo envio das fotos do amplificador acima.

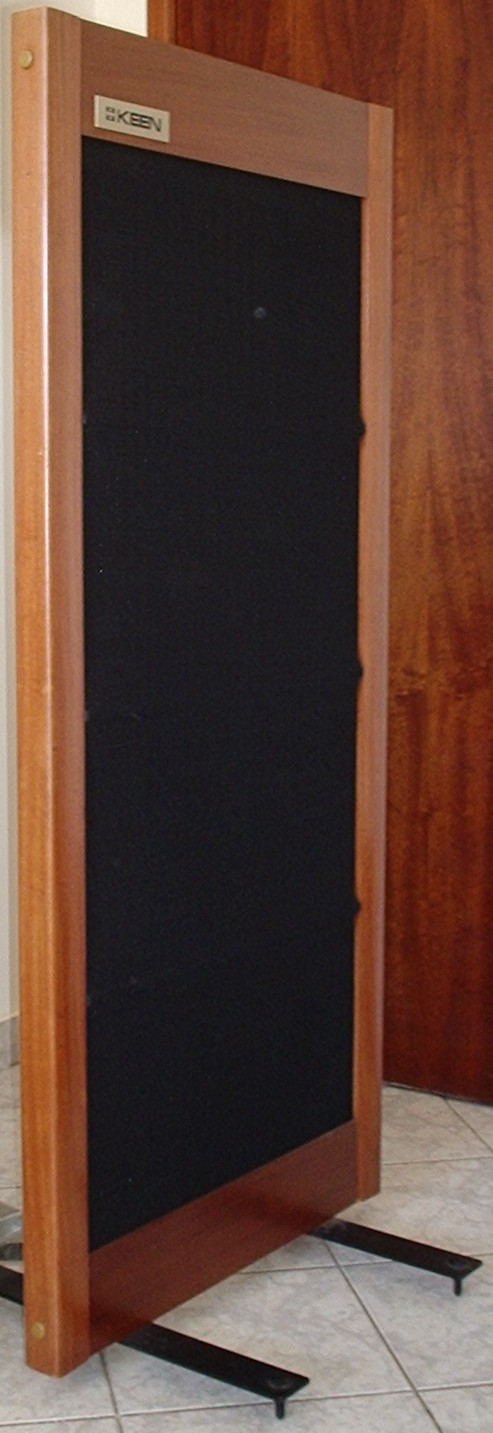

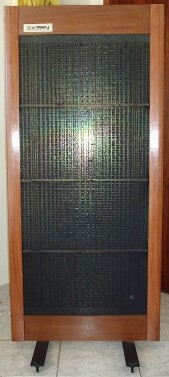

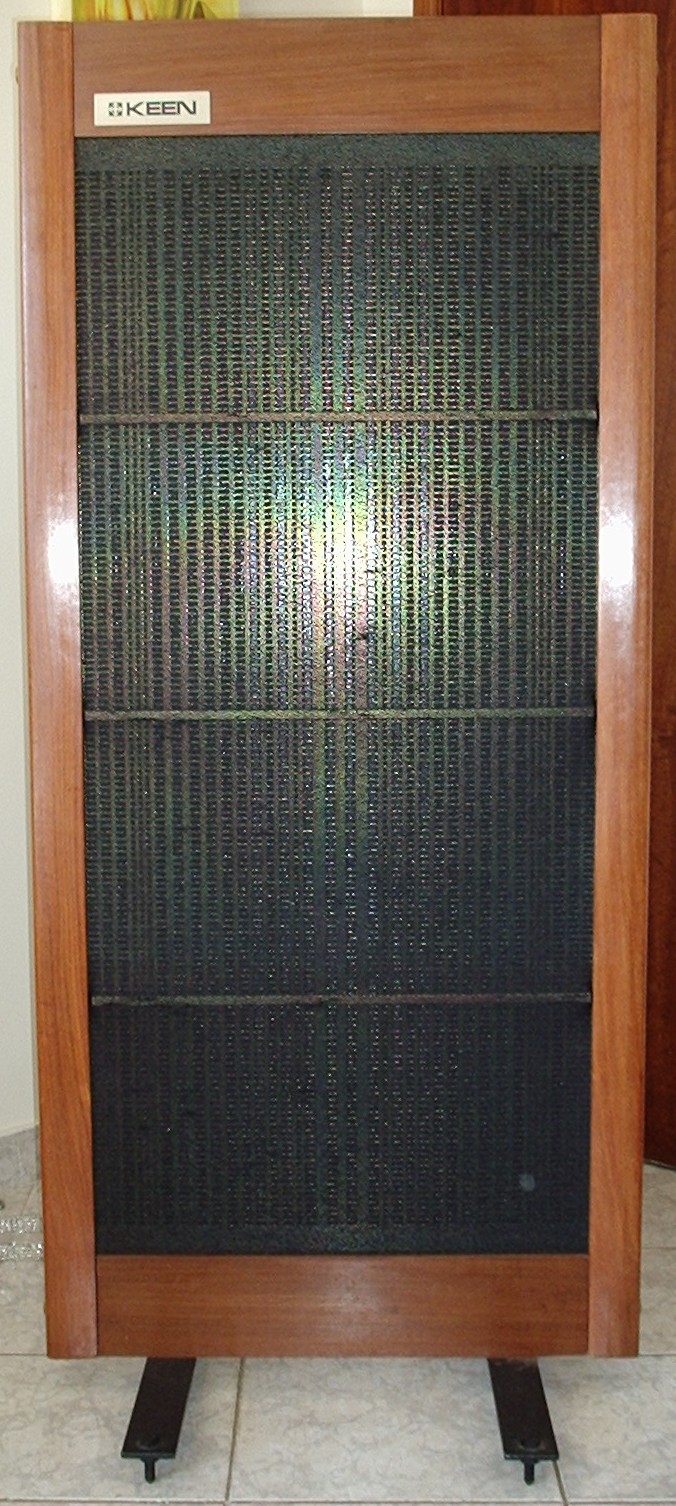

Caixa Acústica Planar KR-1





1 2 Super-Fotos



Especificações Técnicas



Tipo de Irradiação

Dipolo Acústico

 Funcionamento

Sistema Full-Range totalmente complementar.

Ribbon de alumínio em simetria condensada, ou seja: fitas de alumínio mais finas no centro e fitas mais largas nas bordas (exclusividade Keen)

Funciona com ímãs em ambas as faces, simetria perfeita.

 Sensibilidade (Eficiência)

80dB/w/m

Potência máxima admissível

250W RMS em FULL ou

500W RMS com corte em 80Hz (12dB/8ª)

Resposta de Freqüência

40Hz - 25 Khz (+/-3dB)

Impedância

4 ohms (resistivo até 60 Khz)

Obs

Possui capa protetora anti-poeira

Dimensões

630 x 1480 x 50 mm (LxAxP)

Peso

50 Kg (aprox.)



Subir Subir




Créditos Especiais:



 K-500B - Fotos gentilmente cedidas por Renato Martins
