MICROLOGIC

Micrologic Eletrônica Ltda.



:: Histórico



Fundador:

Nelson Yamakami



Fundação da empresa:

1976







Micrologic: Produtos Fora de Linha


Você está na seção MUSEU VIRTUAL do site. Não comercializamos estes equipamentos. As informações e imagens contidas nesta página servem apenas como referência. Para ver os equipamentos comercializados pela Audiorama acesse a nossa Loja Virtual.



Amplificador

Equalizador

Mesas Misturadoras

  • MX-802

  • MX-822

  • MX-1642

  • MX-2442

  • MX-3242

Mixer (Misturador)

Diversos

  • MC-600 (Crossover)

  • MCL-1000 (Compressor/Limitador)

  • MDD-1000 (Câmara de Eco)

  • MDR-1000 (Reverberador)

  • P-1000 (Pré-Amplificador)






Pure Dynamic Stereo Power Amplifier M-300



Imagem não disponível



Especificações Técnicas



Potência de saída por canal

100W / 115W* RMS (8 Ohms)



170W / 180W* RMS (4 Ohms)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

10Hz - 400kHz (+0/-3dB)

Distorção Harmônica Total (THD)

0,006%

Distorção por Intermodulação (IMD)

0,02%

Fator de Amortecimento (Damping)

1000 (400Hz, 8 ohms)

Relação Sinal/Ruído

110dB

Separação de canais

80dB (1kHz), 65dB (20kHz)

Sensibilidade

70mV para 1W (8 ohms)

Impedância de entrada

10k Ohms

Alimentação

110/220V (60Hz)

Fusível

6A (110V) / 3A (220V)

Consumo

430 VA (máx. sinal)

Dimensões

482 x 89 x 320 mm (LxAxP)

Peso

11 Kg

OBS

* Diferença encontrada nas especificações dos catálogos do fabricante.

Subir Subir




Pure Dynamic Stereo Power Amplifier M-600



Imagem não disponível



Especificações Técnicas



Potência de saída por canal

160W RMS (8 Ohms)



300W RMS (4 Ohms)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

10Hz - 400kHz (+0/-3dB)

Distorção Harmônica Total (THD)

0,006%

Distorção por Intermodulação (IMD)

0,02%

Fator de Amortecimento (Damping)

1000 (400Hz, 8 ohms)

Relação Sinal/Ruído

110dB

Separação de canais

80dB (1kHz), 65dB (20kHz)

Sensibilidade

70mV para 1W (8 ohms)

Impedância de entrada

10k Ohms

Alimentação

110/220V (60Hz)

Consumo

1000 VA (máx. sinal)

Dimensões

482 x 132 x 445 mm (LxAxP)

Peso

19 Kg

Subir Subir




Pure Dynamic Stereo Power Amplifier M-1000



Imagem não disponível



Especificações Técnicas



Potência de saída por canal

250W RMS (8 Ohms)



450W RMS (4 Ohms)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

10Hz - 400kHz (+0/-3dB)

Distorção Harmônica Total (THD)

0,006%

Distorção por Intermodulação (IMD)

0,02%

Fator de Amortecimento (Damping)

1000 (400Hz, 8 ohms)

Relação Sinal/Ruído

110dB (IHF-A)

Separação de canais

80dB (1kHz), 65dB (10kHz)

Sensibilidade

70mV para 1W (8 ohms)

Impedância de entrada

10k Ohms

Alimentação

110/220V (60Hz)

Consumo

1500 VA (máx. sinal)

Dimensões

482 x 132 x 445 mm (LxAxP)

Peso

25 Kg

Subir Subir




Pure Dynamic Stereo Power Amplifier M-1400



Imagem não disponível



Especificações Técnicas



Potência de saída por canal

250W RMS (8 Ohms)



450W RMS (4 Ohms)



700W RMS (2 Ohms)

Potência de saída (Bridge) Mono

900W RMS (8 Ohms)



1400W RMS (4 Ohms)

Impedância de saída

2, 4, 8 ou 16 Ohms

Resposta de Freqüência

5Hz - 150kHz (+0/-3dB)

Distorção Harmônica Total (THD)

0,01%

Distorção por Intermodulação (IMD)

0,02%

Fator de Amortecimento (Damping)

500 (400Hz, 8 ohms)

Relação Sinal/Ruído

110dB

Separação de canais

90dB (1kHz), 75dB (20kHz)

Sensibilidade

85mV para 1W (8 ohms)

Impedância de entrada

30k Ohms

Alimentação

110/220V (60Hz)

Consumo

?

Dimensões

482 x 132 x 445 mm (LxAxP)

Peso

23 Kg

Subir Subir

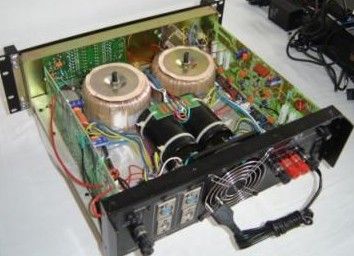

Detalhe interno, o circuito.

Subir Subir




Pure Dynamic Stereo Power Amplifier M-1600



Imagem não disponível



Especificações Técnicas



Potência de saída por canal

300W RMS (8 Ohms)



500W RMS (4 Ohms)



800W RMS (2 Ohms)

Potência de saída (Bridge) Mono

1000W RMS (8 Ohms)



1600W RMS (4 Ohms)

Impedância de saída

2, 4, 8 ou 16 Ohms

Resposta de Freqüência

5Hz - 150kHz (+0/-3dB)

Distorção Harmônica Total (THD)

0,02% (4 a 16 ohms) / 0,07% (2 ohms)

Distorção por Intermodulação (IMD)

0,08% (8 ohms, modo stereo)

Fator de Amortecimento (Damping)

300 (400Hz, 8 ohms)

Relação Sinal/Ruído

110dB

Separação de canais

90dB (1kHz), 75dB (20kHz)

Sensibilidade

85mV para 1W (8 ohms)

Impedância de entrada

47k Ohms

Alimentação

110/220V (60Hz)

Consumo

150VA (sem sinal)



2800VA (max. sinal)

Dimensões

483 x 89 x 482 mm (LxAxP)

Peso

30 Kg

OBS

Potências medidas com alimentação da rede em 240V, sinal de 1kHz e 0,5% de THD

Subir Subir




Amplificador MA-X4



Imagem não disponível



Especificações Técnicas



Potência de saída por canal

75W RMS (8 Ohms)



120W RMS (4 Ohms)

Impedância de saída

4 a 16 Ohms

Relação Sinal/Ruído

95dB

Alimentação

110/220V (60Hz)

Dimensões

435 x 180 x 360 mm (LxAxP)

Peso

16,5 Kg



Subir Subir




Power Amplifier PRO-6



Imagem não disponível



Especificações Técnicas



Potência de saída por canal

200W RMS (8 Ohms)



350W RMS (4 Ohms)



550W RMS (2 Ohms)

Potência de saída (Bridge) Mono

700W RMS (8 Ohms)



1100W RMS (4 Ohms)

Impedância de saída

2, 4, 8 ou 16 Ohms

Resposta de Freqüência

5Hz - 120kHz (+0/-3dB)

Distorção Harmônica Total (THD)

0,01% (4 a 16 ohms) / 0,05% (2 ohms)

Distorção por Intermodulação (IMD)

0,05% (8 ohms, modo stereo)

Fator de Amortecimento (Damping)

400 (400Hz, 8 ohms)

Relação Sinal/Ruído

110dB

Separação de canais

?

Sensibilidade

1 V RMS (Potência Nominal em 2 Ohms)

Impedância de entrada

30k Ohms (Balanceado) / 15k Ohms (Não-balanceado)

Alimentação

110/220V (60Hz)

Consumo

150VA (sem sinal)



1900VA (max. sinal)

Dimensões

483 x 89 x 383 mm (LxAxP)

Peso

27 Kg

OBS

Potências medidas com alimentação da rede em 240V, sinal de 1kHz e 0,5% de THD

Subir Subir




Power Amplifier PRO-8



Imagem não disponível



Especificações Técnicas



Potência de saída por canal

320W RMS (8 Ohms)



550W RMS (4 Ohms)



850W RMS (2 Ohms)

Potência de saída (Bridge) Mono

1100W RMS (8 Ohms)



1700W RMS (4 Ohms)

Impedância de saída

2, 4, 8 ou 16 Ohms

Resposta de Freqüência

5Hz - 150kHz (+0/-3dB)

Distorção Harmônica Total (THD)

0,01% (4 a 16 ohms) / 0,05% (2 ohms)

Distorção por Intermodulação (IMD)

0,05% (8 ohms, modo stereo)

Fator de Amortecimento (Damping)

400 (400Hz, 8 ohms)

Relação Sinal/Ruído

115dB

Separação de canais

?

Sensibilidade

1,25 V RMS (Potência Nominal em 2 Ohms)

Impedância de entrada

30k Ohms (Balanceado) / 15k Ohms (Não-balanceado)

Alimentação

110/220V (60Hz)

Consumo

150VA (sem sinal)



2800VA (max. sinal)

Dimensões

483 x 89 x 482 mm (LxAxP)

Peso

30 Kg

OBS

Potências medidas com alimentação da rede em 240V, sinal de 1kHz e 0,5% de THD

Subir Subir




Power Amplifier PRO-11



Imagem não disponível



Especificações Técnicas



Potência de saída por canal

450W RMS (8 Ohms)



750W RMS (4 Ohms)



1300W RMS (2 Ohms)

Potência de saída (Bridge) Mono

1500W RMS (8 Ohms)



2600W RMS (4 Ohms)

Impedância de saída

2, 4, 8 ou 16 Ohms

Resposta de Freqüência

5Hz - 150kHz (+0/-3dB)

Distorção Harmônica Total (THD)

0,01% (4 a 16 ohms) / 0,05% (2 ohms)

Distorção por Intermodulação (IMD)

0,005% (8 ohms, modo stereo)

Fator de Amortecimento (Damping)

500 (400Hz, 8 ohms)

Relação Sinal/Ruído

110dB

Separação de canais

?

Sensibilidade

1,25 V RMS (Potência Nominal em 2 Ohms)

Impedância de entrada

30k Ohms (Balanceado) / 15k Ohms (Não-balanceado)

Alimentação

110/220V (60Hz)

Consumo

250VA (sem sinal)



3400VA (max. sinal)

Dimensões

483 x 132 x 510 mm (LxAxP)

Peso

37 Kg

OBS

Potências medidas com alimentação da rede em 240V, sinal de 1kHz e 0,5% de THD

Subir Subir




Power Amplifier PRO-12



Imagem não disponível



Especificações Técnicas



Potência de saída por canal

250W RMS (8 Ohms)



450W RMS (4 Ohms)



700W RMS (2 Ohms)

Potência de saída (Bridge) Mono

900W RMS (8 Ohms)



1400W RMS (4 Ohms)

Impedância de saída

0,5 Ohm / 2 Ohms / 4 Ohms / 8 Ohms / 16 Ohms

Resposta de Freqüência

5Hz - 150kHz (+0/-3dB)

Distorção Harmônica Total (THD)

0,01% (4 a 16 ohms)

Distorção por Intermodulação (IMD)

0,02% (8 ohms, modo stereo)

Fator de Amortecimento (Damping)

500 (400Hz, 8 ohms)

Relação Sinal/Ruído

110dB

Separação de canais

90dB (1kHz)

Sensibilidade

85mV (1W / 8 Ohms)

Impedância de entrada

30k Ohms (Balanceado)

Alimentação

110/220V (60Hz)

Consumo

?



?

Dimensões

?

Peso

23 Kg

OBS

Potências medidas com alimentação da rede em 120V, sinal de 1kHz e 0,5% de THD

Subir Subir

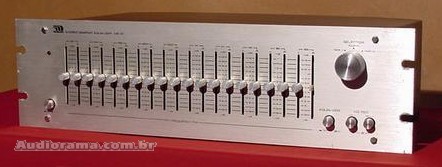

Equalizador ME-21





Subir Subir

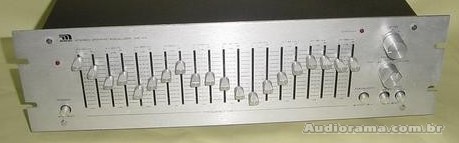

Equalizador ME-22





Especificações Técnicas



Seção Equalizadora

10 faixas por canal (1 oitava), sendo:

32Hz, 64Hz, 125Hz, 250Hz, 500Hz,

1kHz, 2kHz, 4kHz, 8kHz, 16kHz

Gama de ajuste

+/- 12dB

Resposta de Freqüência

5Hz - 500kHz (-0,5dB)

Distorção Harmônica Total (THD)

0,01% (20Hz - 20kHz)

Relação Sinal/Ruído

100dB

Separação entre canais

80dB

Impedância de Entrada

47 k Ohms

Impedância de Saída

600 Ohms

Saída nominal

2,5V RMS

Saída máxima

15V RMS

Alimentação

110/220V

Consumo

10W

Dimensões

436 x 148 x 280 mm (LxAxP)

Peso

4 Kg



Subir Subir

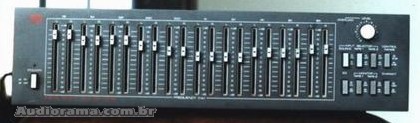

Equalizador ME-25





Subir Subir

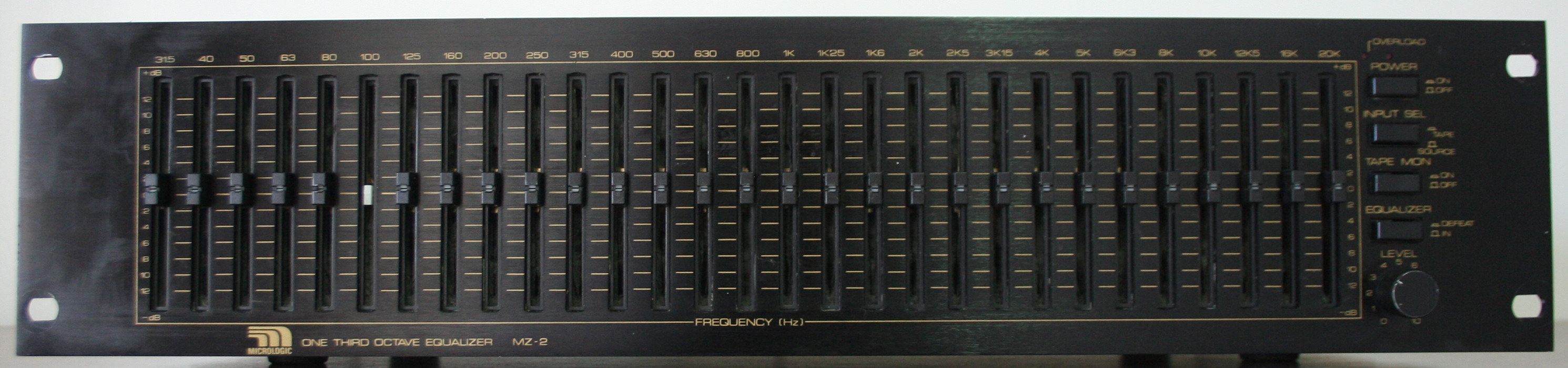

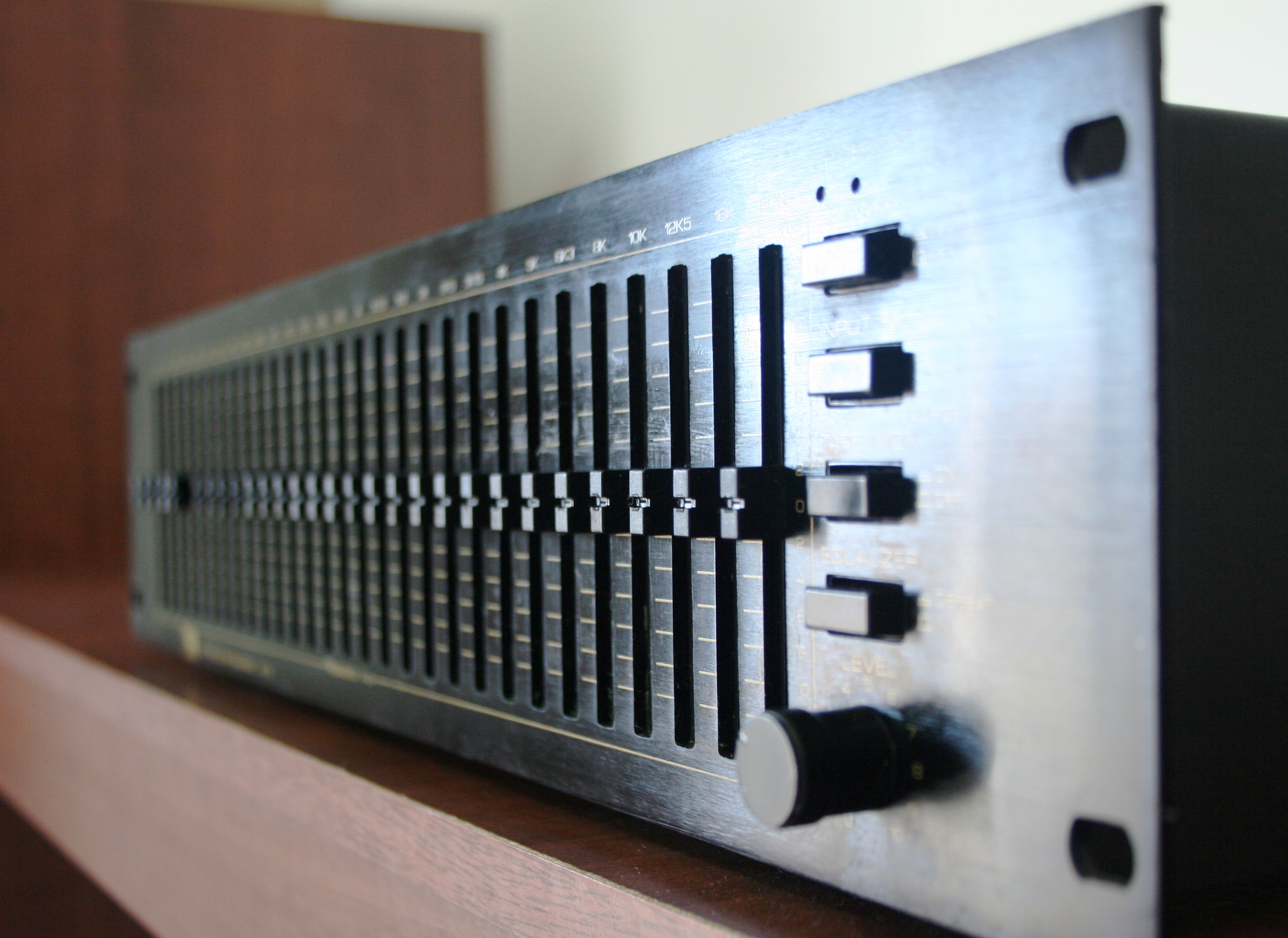

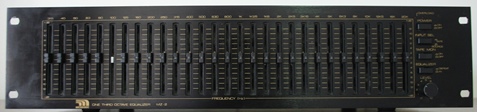

Equalizador MZ-2



Super-Foto 1 | Super-Foto 2 | Super-Foto 3



One Third Octave Equalizer



Especificações Técnicas



Seção Equalizadora

29 faixas de equalização (1/3 de oitava) sendo:

31,5Hz, 40Hz, 50Hz, 63Hz, 80Hz, 100Hz, 125Hz, 160Hz, 200Hz, 250Hz, 315Hz, 400Hz, 500Hz, 630Hz, 800Hz, 1kHz, 1,25kHz, 1,6kHz, 2kHz, 2,5kHz, 3,15kHz, 4kHz, 5kHz, 6,3kHz, 8kHz, 10kHz, 12,5kHz, 16kHz, 20kHz

Número de Canais

1 (mono)

Gama de ajuste

+/- 12dB

Alimentação

110/220V



Subir Subir




Mixer MX-10



Imagem não disponível



Especificações Técnicas



Entradas de áudio

10 sendo: 8 Mic, 1 Phono, 1 Line

 Saídas de áudio

2 Line Out

Resposta de Freqüência

RIAA (+/-0,5dB) Phono



20Hz - 20kHz (+/-0,5dB) Mic



20Hz - 20kHz (+/-0,2dB) Line



5Hz - 350kHz (+/-3dB) Line

Distorção Harmônica Total (THD)

0,006% (1V RMS, 20Hz - 20kHz)

Relação Sinal/Ruído

91dB (Phono) 10mV, IHF-A



127dBV (Mic)



100dB (Line)

 Sensibilidade e Impedância

1,6mV / 47 k Ohms (Phono)



2mV / 10 k Ohms (Mic)



200mV / 10 k Ohms (Line)

 Controle de tonalidade

+/-18dB paramétrico de 100Hz a 900Hz (Graves)



+/-18dB paramétrico de 1kHz a 13kHz (Agudos)

Alimentação

110/220V (50/60Hz)

Dimensões

418 x 100 x 305 mm (LxAxP)

Peso

5 Kg



Subir Subir
