Quasar: Caixa Acústica




Você está na seção MUSEU VIRTUAL do site. As informações e imagens contidas nesta página servem apenas como referência.

Não temos estes equipamentos para venda. Para ver os produtos comercializados pela Audiorama acesse a nossa LOJA VIRUAL



Modelos Fora de Linha

SOM AMBIENTE

PARA EMBUTIR

ALL-WEATHER (a prova de intempéries)

  • QC-66

  • QC-77

  • QC-88

CAIXAS ACÚSTICAS

CAIXAS ACÚSTICAS

CAIXAS ACÚSTICAS

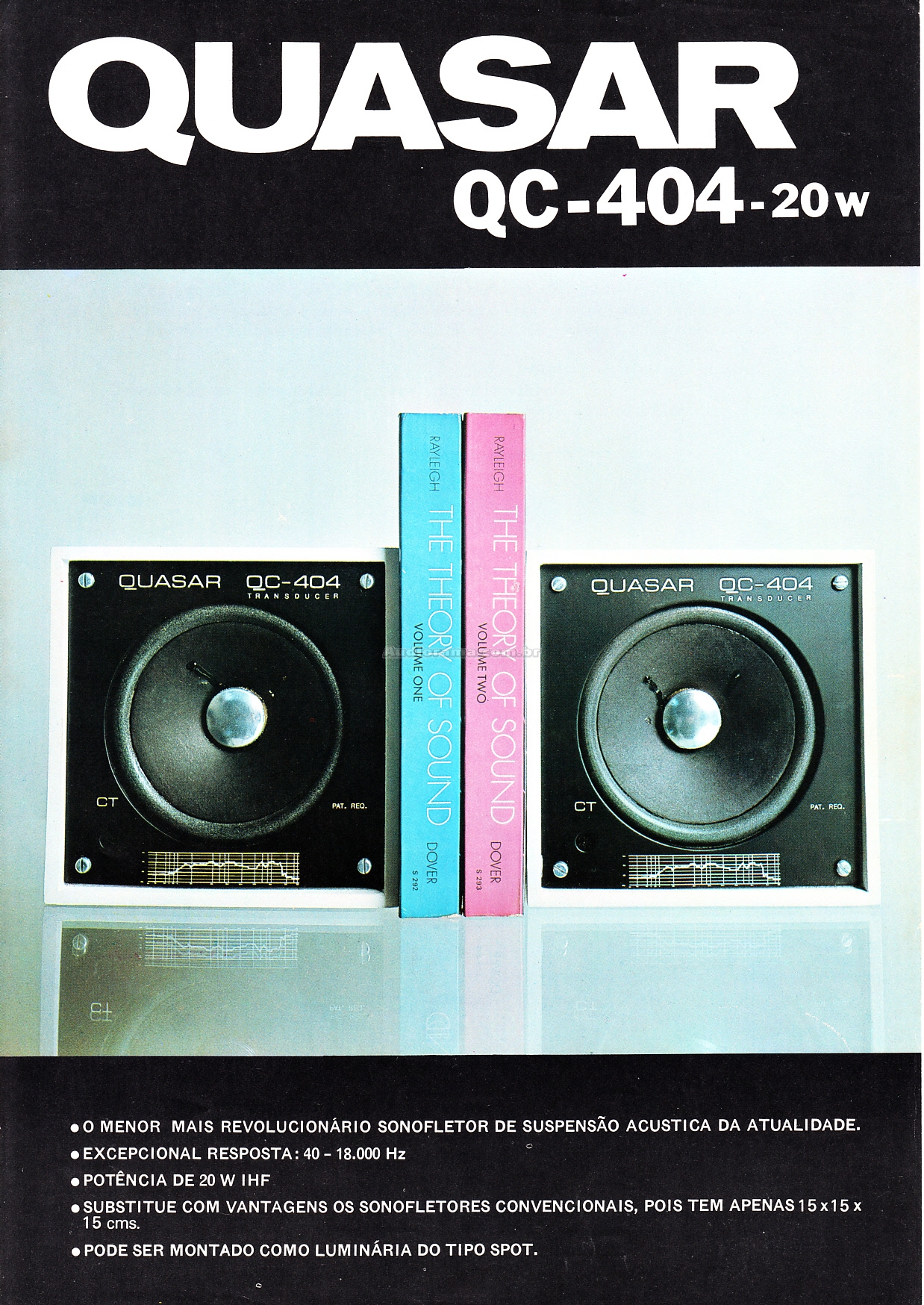

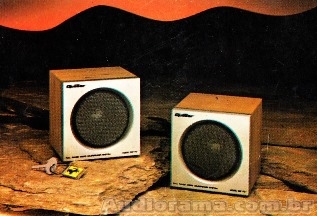

QC-404



1 2 Super-Foto



Especificações Técnicas



Sistema Acústico

Suspensão Acústica

Potência máxima

20W IHF

Impedância

8 Ohms

Resposta de freqüência

40Hz - 18kHz

Fullrange

1 falante de 5"

Dimensões

150 x 150 x 150 mm (LxAxP)

Peso

3,5Kg

Ano

?

Obs

Acabamento em sucupira

Subir Subir

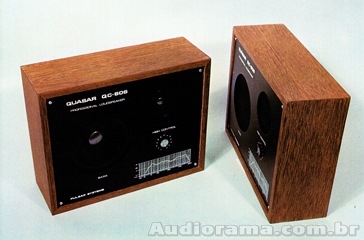

QC-606



Super-Foto



Especificações Técnicas



Sistema Acústico

Suspensão Acústica

Potência máxima

20W IHF

Impedância

8 Ohms

Resposta de freqüência

40Hz - 18kHz

Sensibilidade

?

Número de vias

2

Freqüência de transição

5kHz

Atenuação do divisor

?

Woofer

1 falante de 5"

Tweeter

1 falante de 3"

Dimensões

295 x 230 x 105 mm (LxAxP)

Peso

3Kg

Ano

?

Obs

Acabamento em sucupira

Subir Subir

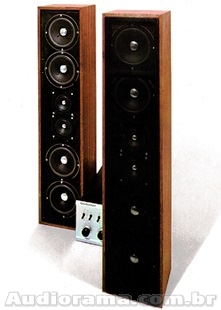

QC-707



Super-Foto



Especificações Técnicas



Sistema Acústico

Suspensão Acústica

Potência máxima

70W IHF

Impedância

8 Ohms (ou 16 e 32 ohms)

Resposta de freqüência

40Hz - 18kHz (+/-5dB) ou 100Hz - 18kHz (+/-2dB)

Sensibilidade

?

Número de vias

2

Freqüência de transição

?

Atenuação do divisor

?

Woofer

4 falantes de 5"

Tweeter

3 falantes de 3"1/2

Dimensões

160 x 790 x 170 mm (LxAxP)

Peso

14Kg

Ano

?

Subir Subir

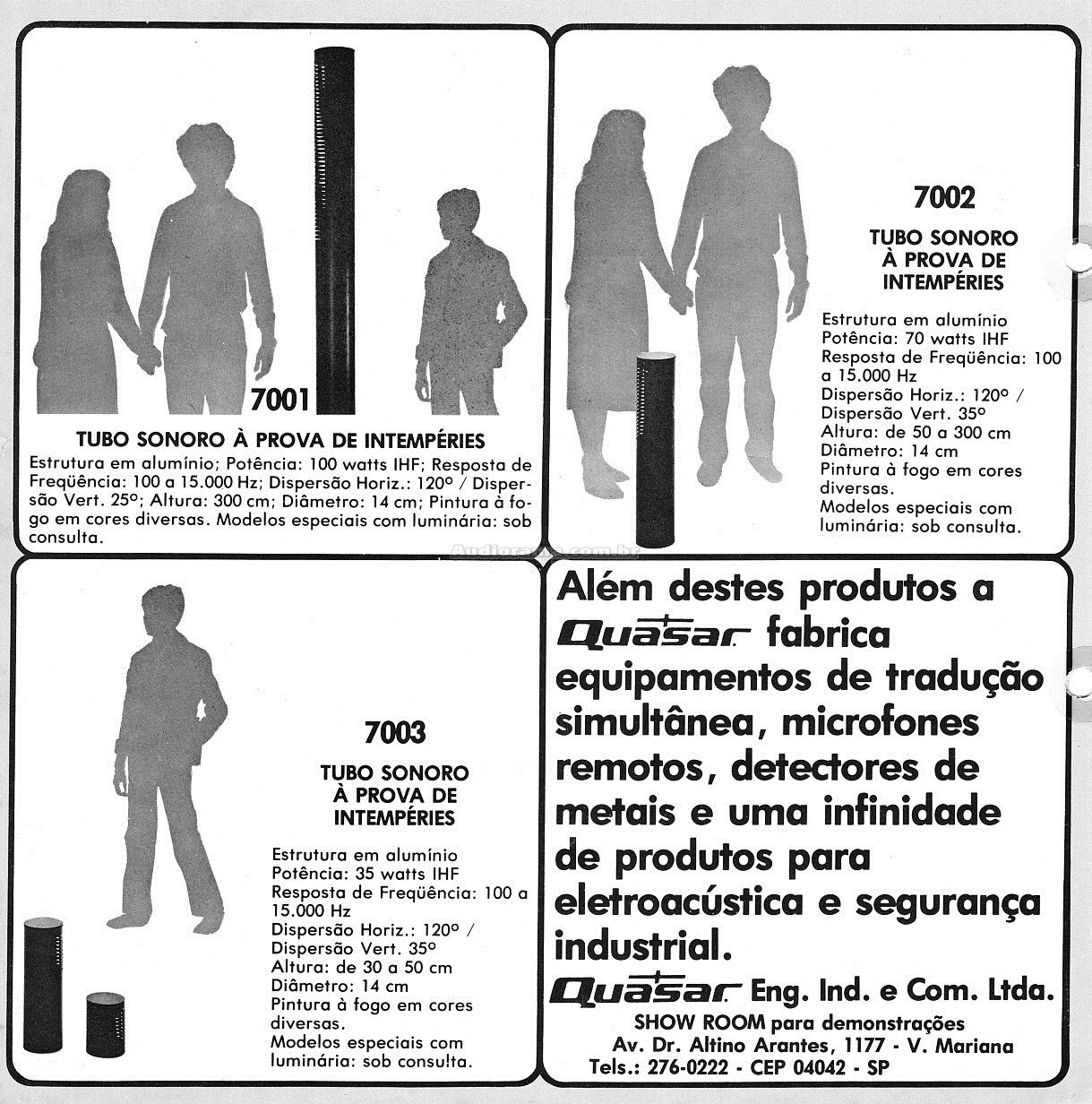

Tubo Sonoro à prova de intempéries 7001 / 7002 / 7003





Super-Foto



Especificações Técnicas





7001

7002

7003

Potência Máxima Admissível

100W IHF

70W IHF

35W IHF

Resposta de Freqüência

100Hz a 15kHz

100Hz a 15kHz

100Hz a 15kHz

Dispersão Horizontal

120º

120º

120º

Dispersão Vertical

25º

35º

35º

Dimensões

Diâmetro 14 cm

Diâmetro 14 cm

Diâmetro 14 cm

Altura 300 cm

Altura 50 a 300 cm

Altura 30 a 50 cm

Subir Subir

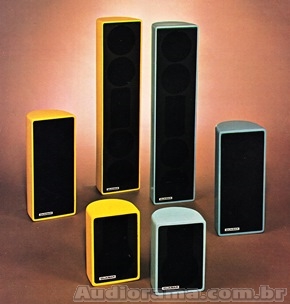

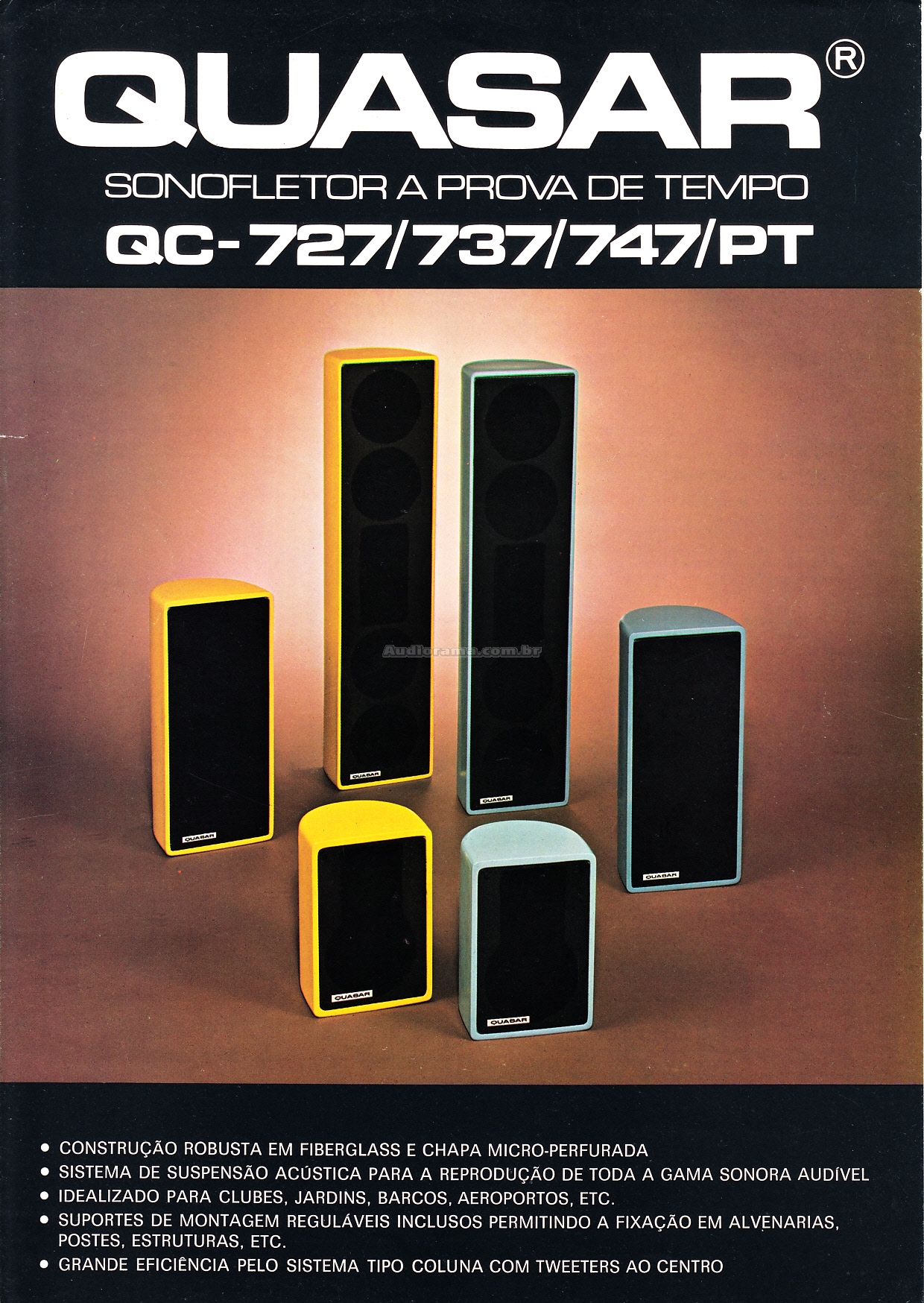

Sonofletor à prova de intempéries QC-727



Super-Foto



Especificações Técnicas



Sistema Acústico

Suspensão Acústica

Potência máxima

15W RMS / 20W IHF

Impedância

8 ou 16 Ohms

Resposta de freqüência

100Hz - 18kHz

Sensibilidade

90dB (1W/1m)

Número de vias

2

Freqüência de transição

8kHz

Atenuação do divisor

?

Woofer

1 falante de 5"

Tweeter

1 falante de 3"1/2

Dimensões

175 x 260 x 160 mm (LxAxP)

Peso

3,3Kg

Ano

?

Obs

All-Weather (permite esposição às intempéries do clima)

Gabinete fabricado em fibra de vidro

Subir Subir

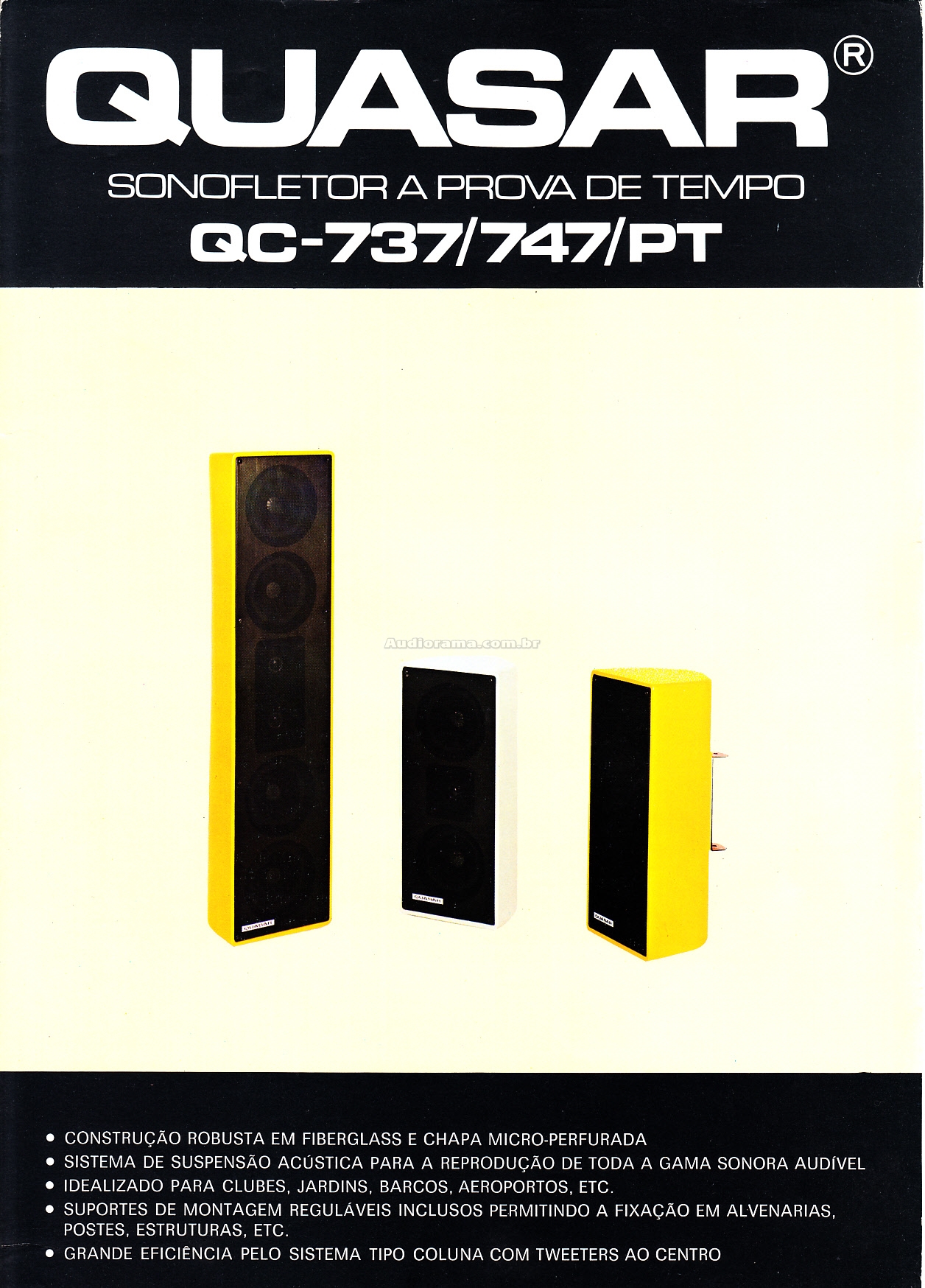

Sonofletor à prova de intempéries QC-737





Super-Foto



Especificações Técnicas



Sistema Acústico

Suspensão Acústica

Potência máxima

20W RMS / 30W IHF

Impedância

8 ou 16 Ohms

Resposta de freqüência

100Hz - 18kHz

Sensibilidade

90dB (1W/1m)

Número de vias

2

Freqüência de transição

8kHz

Atenuação do divisor

?

Woofer

2 falantes de 5"

Tweeter

1 falante de 3"1/2

Dimensões

195 x 438 x 160 mm (LxAxP)

Peso

4,5Kg

Ano

?

Obs

All-Weather (permite esposição às intempéries do clima)

Gabinete fabricado em fibra de vidro

Subir Subir




Sonofletor à prova de intempéries QC-747





Super-Foto



Super-Foto



Especificações Técnicas



Sistema Acústico

Suspensão Acústica

Potência máxima

50W RMS / 70W IHF

Impedância

8 ou 32 Ohms

Resposta de freqüência

80Hz - 18kHz

Sensibilidade

92dB (1W/1m)

Número de vias

2

Freqüência de transição

8kHz

Atenuação do divisor

?

Woofer

4 falantes de 5"

Tweeter

2 falantes de 3"1/2

Dimensões

160 x 800 x 104 mm (LxAxP)

Peso

8,5Kg

Ano

?

Obs

All-Weather (permite esposição às intempéries do clima)

Gabinete fabricado em fibra de vidro

Subir Subir




Sonofletor à prova de intempéries QC-767





Super-Foto



Super-Foto



Especificações Técnicas



Sistema Acústico

Suspensão Acústica

Potência máxima

 / 100W IHF

Impedância

?

Resposta de freqüência

80Hz - 10kHz

Sensibilidade

?

Número de vias

?

Freqüência de transição

?

Atenuação do divisor

?

Woofer

?

Tweeter

?

Dimensões

230 x 1.265 x 210 mm (LxAxP)

Peso

?

Ano

?

Obs

All-Weather (permite esposição às intempéries do clima)

Gabinete fabricado em fibra de vidro

Subir Subir

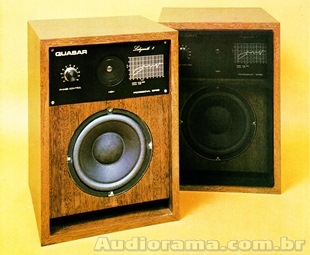

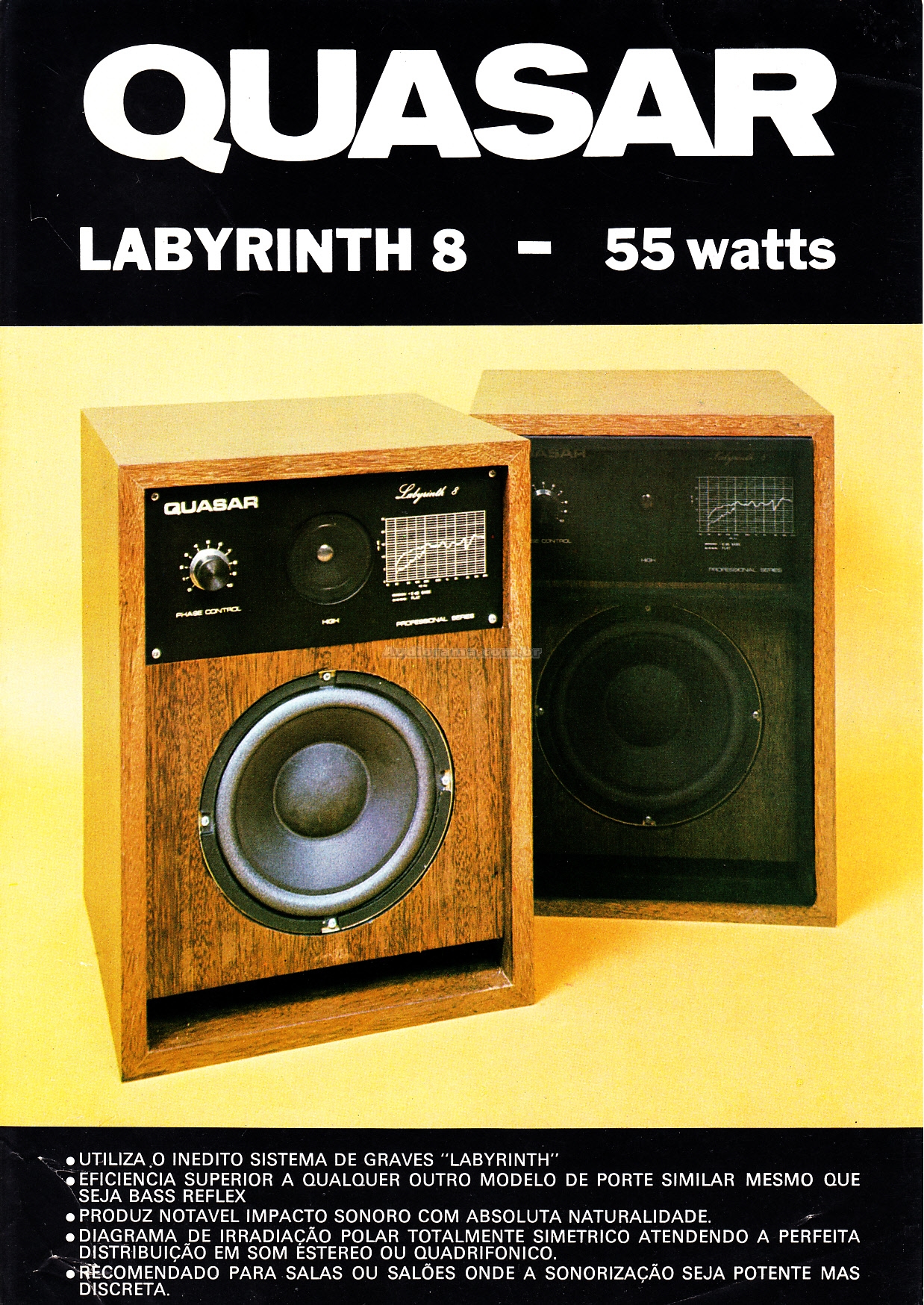

LABYRINTH-8



Super-Foto



Especificações Técnicas



Sistema Acústico

Labirinto

Potência máxima

55W IHF

Impedância

8 Ohms

Resposta de freqüência

?

Sensibilidade

?

Número de vias

2

Freqüência de transição

3kHz

Atenuação do divisor

?

Woofer

1 falante de 8"

Tweeter

1 falante de 3"1/2

Dimensões

330 x 460 x 328 mm (LxAxP)

Peso

13,25Kg

Ano

?

Subir Subir

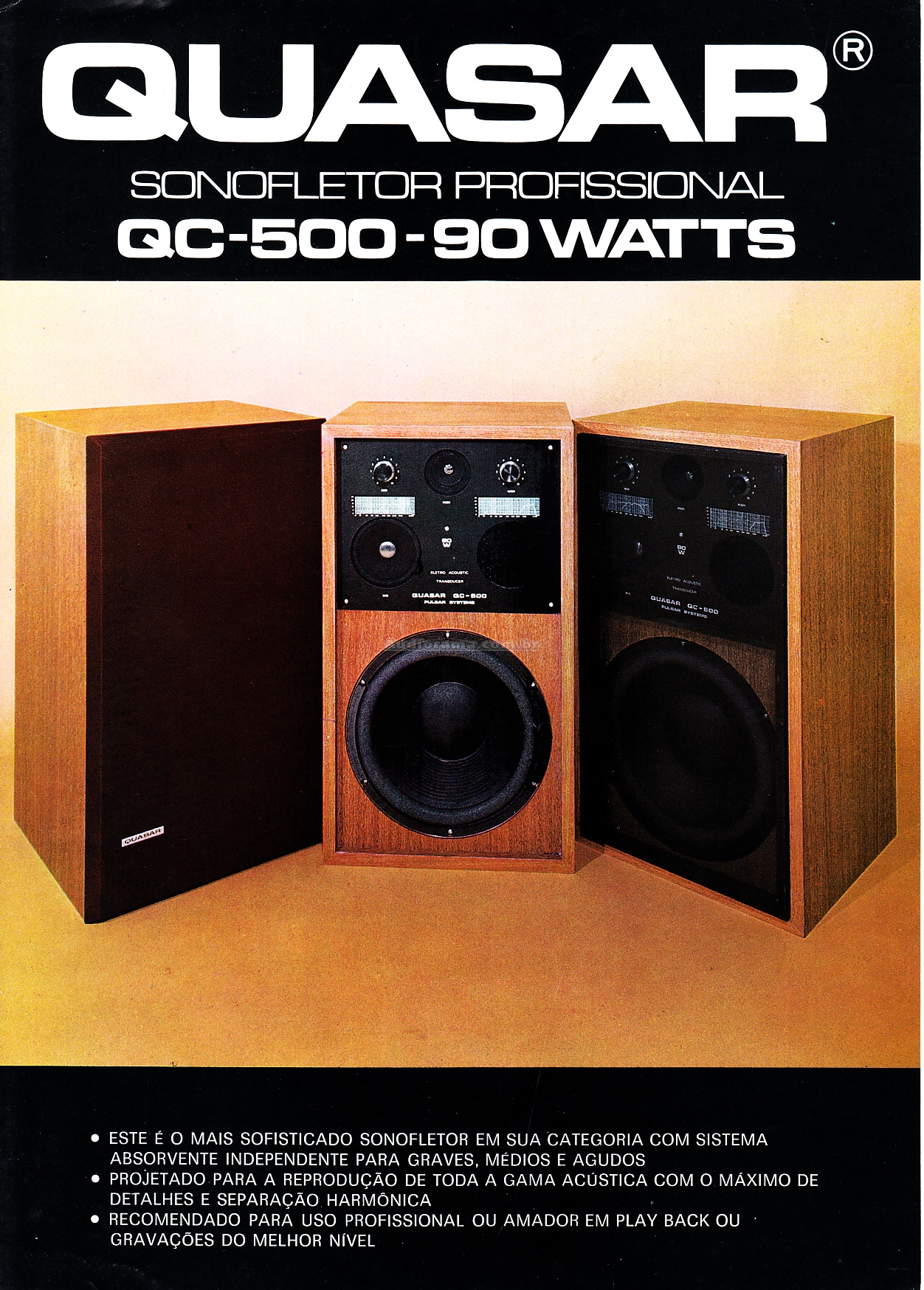

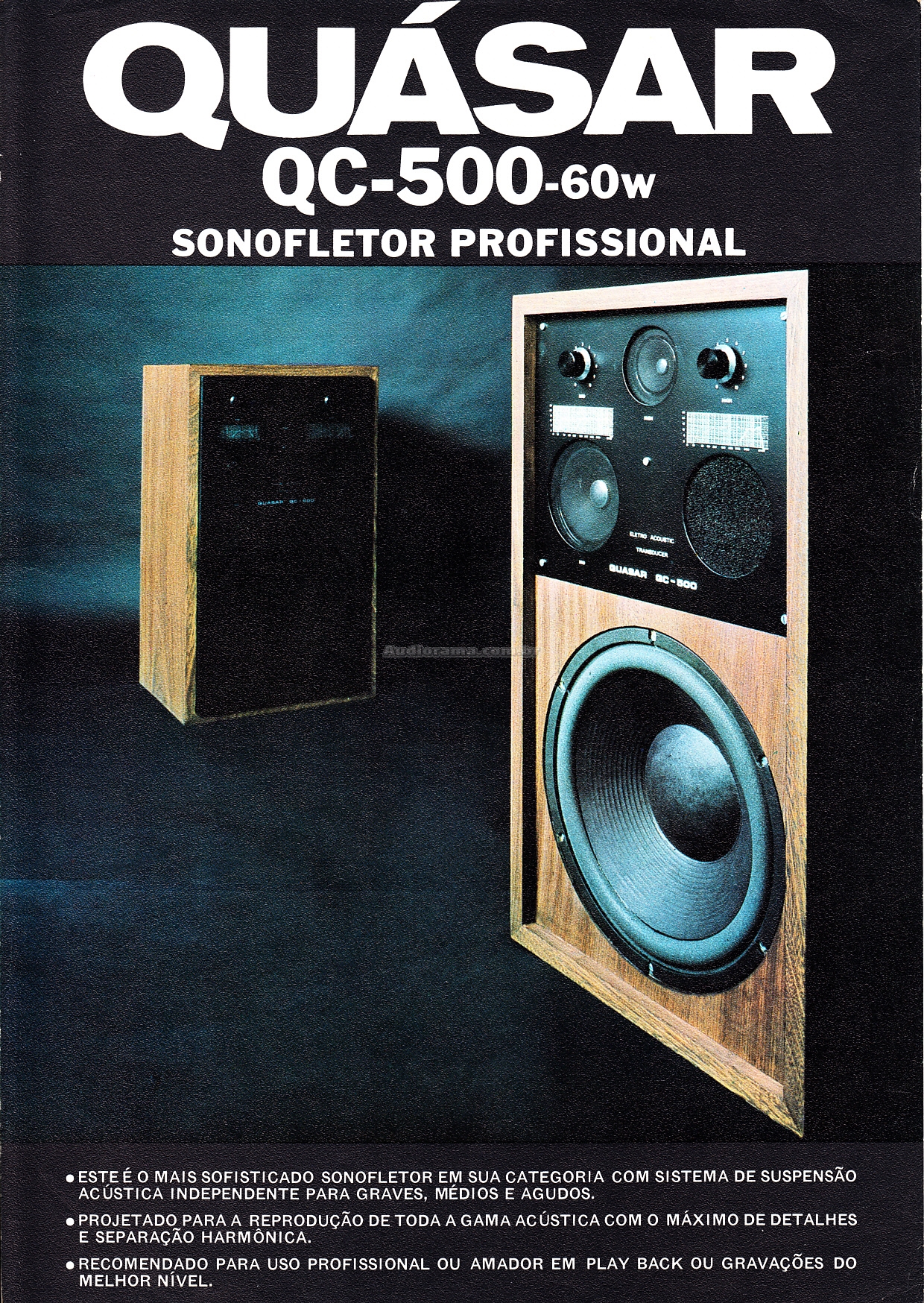

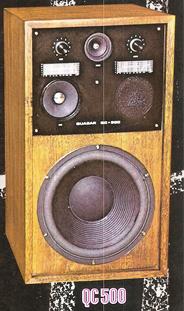

Eletro Acoustic Transducer QC-500 (1ª versão)



1 2 Super-Foto



Especificações Técnicas



Sistema Acústico

Bass Reflex / Damped Duct

Potência máxima

60W IHF

Impedância

8 Ohms ou 16 ohms

Resposta de freqüência

20Hz - 18kHz (+/- 4dB)

Sensibilidade

90dB (1W/1m)

Número de vias

3

Freqüência de transição

1,5kHz / 5kHz

Atenuação do divisor

12dB / oitava

Woofer

1 falante de 12"

Midrange

1 falante de 4"

Tweeter

1 falante de 3"

Dimensões

385 x 655 x 345 mm (LxAxP)

Peso

25Kg

Ano

?

Obs

Câmaras absorventes individuais para médios e agudos.



Super-Foto



Subir Subir

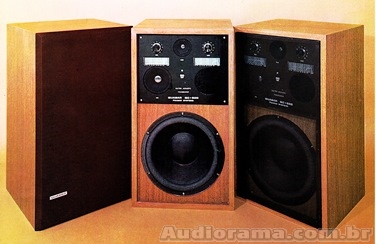

Eletro Acoustic Transducer QC-500 (2ª versão)



Super-Foto



Especificações Técnicas



Sistema Acústico

Bass Reflex / Damped Duct

Potência máxima

70W RMS / 90W IHF

Impedância

8 Ohms ou 16 ohms

Resposta de freqüência

40Hz - 18kHz (+/- 6dB)

Sensibilidade

90dB (1W/1m)

Número de vias

3

Freqüência de transição

600Hz / 5kHz

Atenuação do divisor

12dB / oitava

Woofer

1 falante de 12"

Midrange

1 falante de 5"

Tweeter

1 falante de 2"

Dimensões

385 x 655 x 345 mm (LxAxP)

Peso

25Kg

Ano

?

Obs

Câmaras absorventes individuais para médios e agudos.

Subir Subir

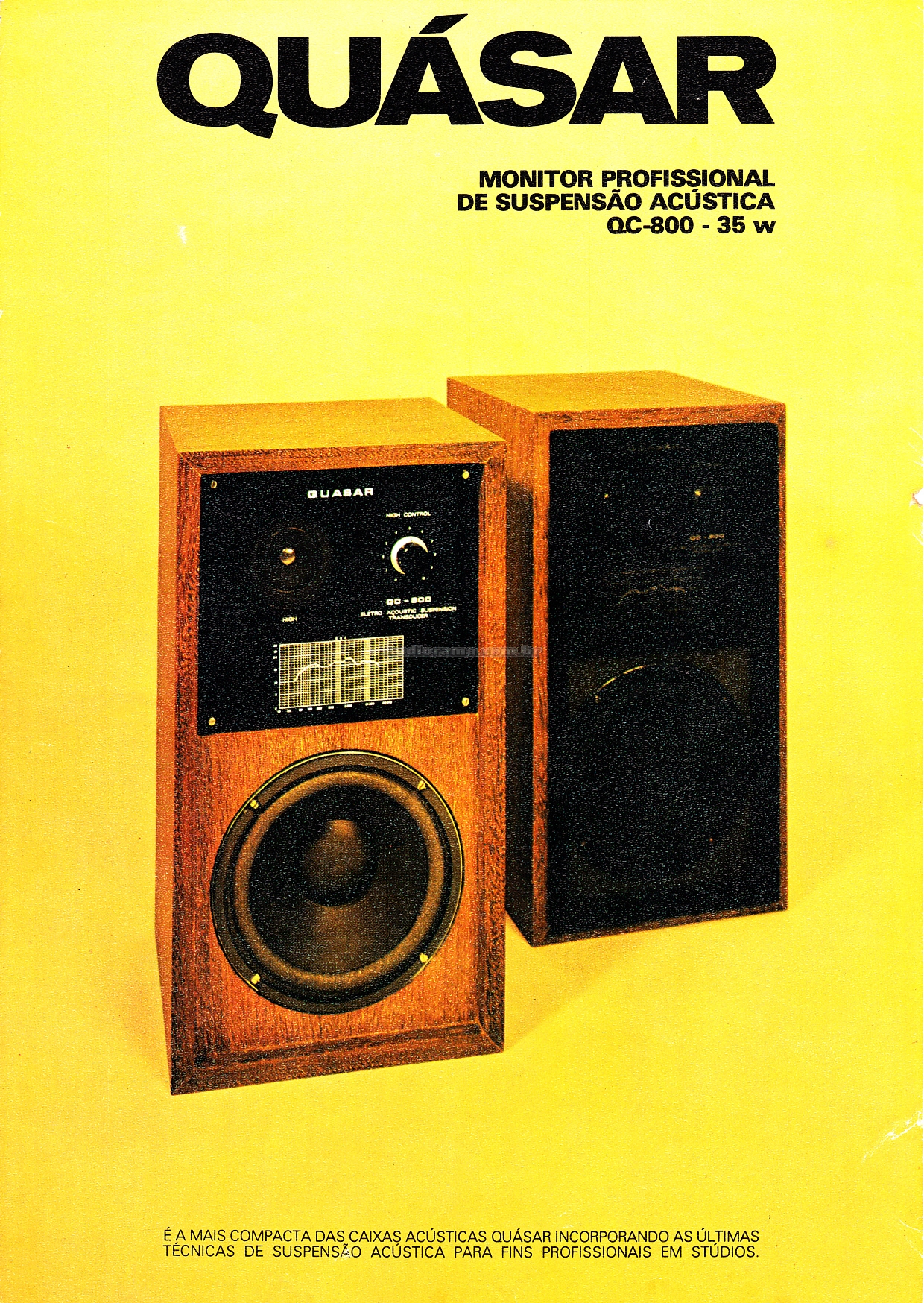

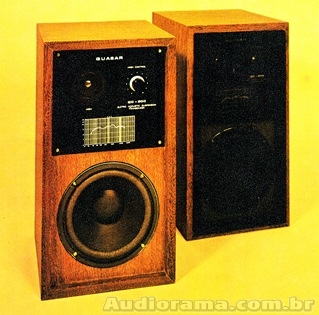

Eletro Acoustic Suspension Transducer QC-800



Super-Foto



Especificações Técnicas



Sistema Acústico

Suspensão Acústica

Potência máxima

35W (?? IHF ??)

Impedância

8 Ohms ou 16 ohms

Resposta de freqüência

50Hz - 17kHz (+/-5dB)

Sensibilidade

85dB (1W/1m)

Número de vias

2

Freqüência de transição

?

Atenuação do divisor

?

Woofer

1 falante de 8"

Tweeter

1 falante de 3"1/2

Dimensões

270 x 490 x 250 mm (LxAxP)

Peso

?

Ano

?

Subir Subir

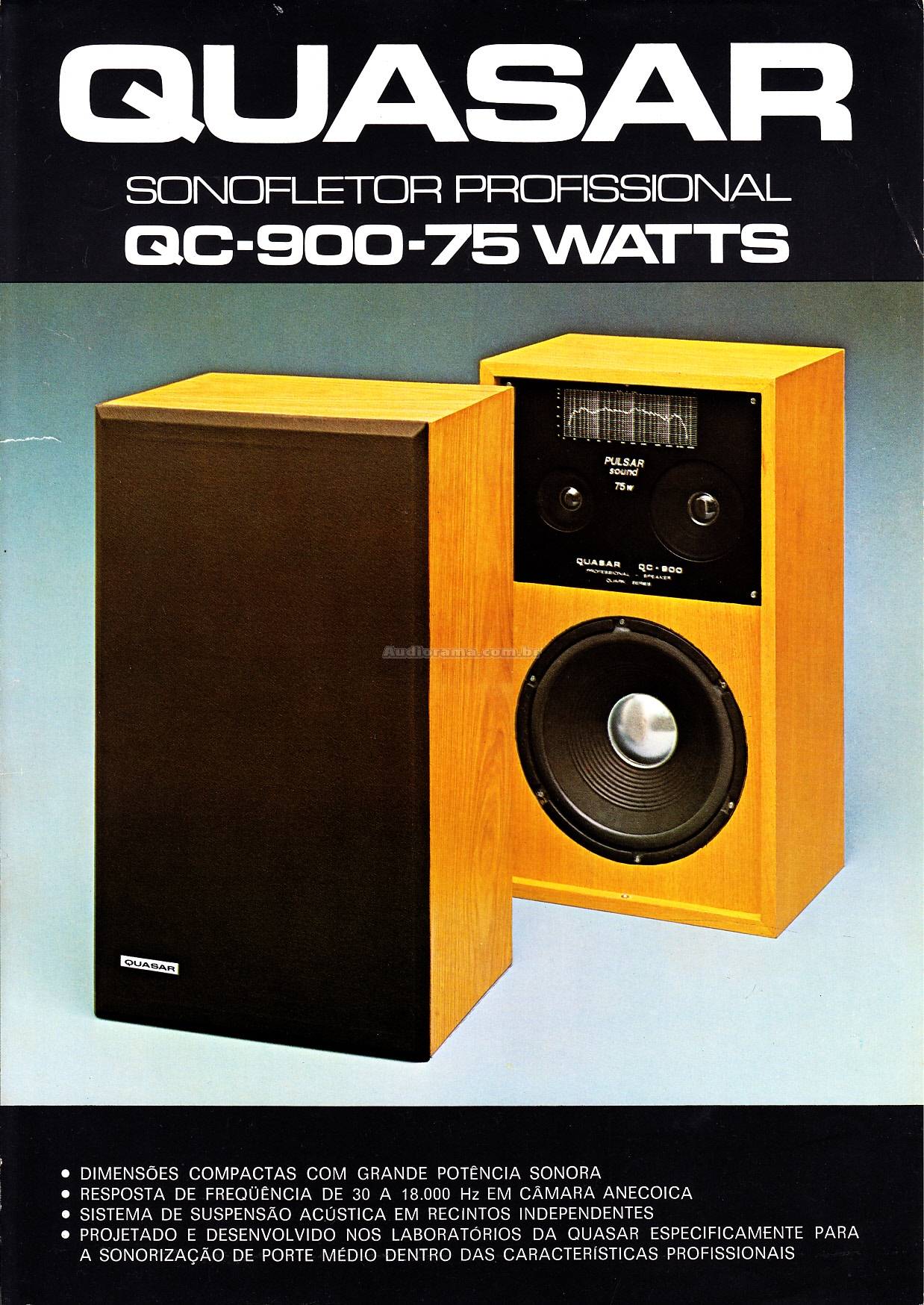

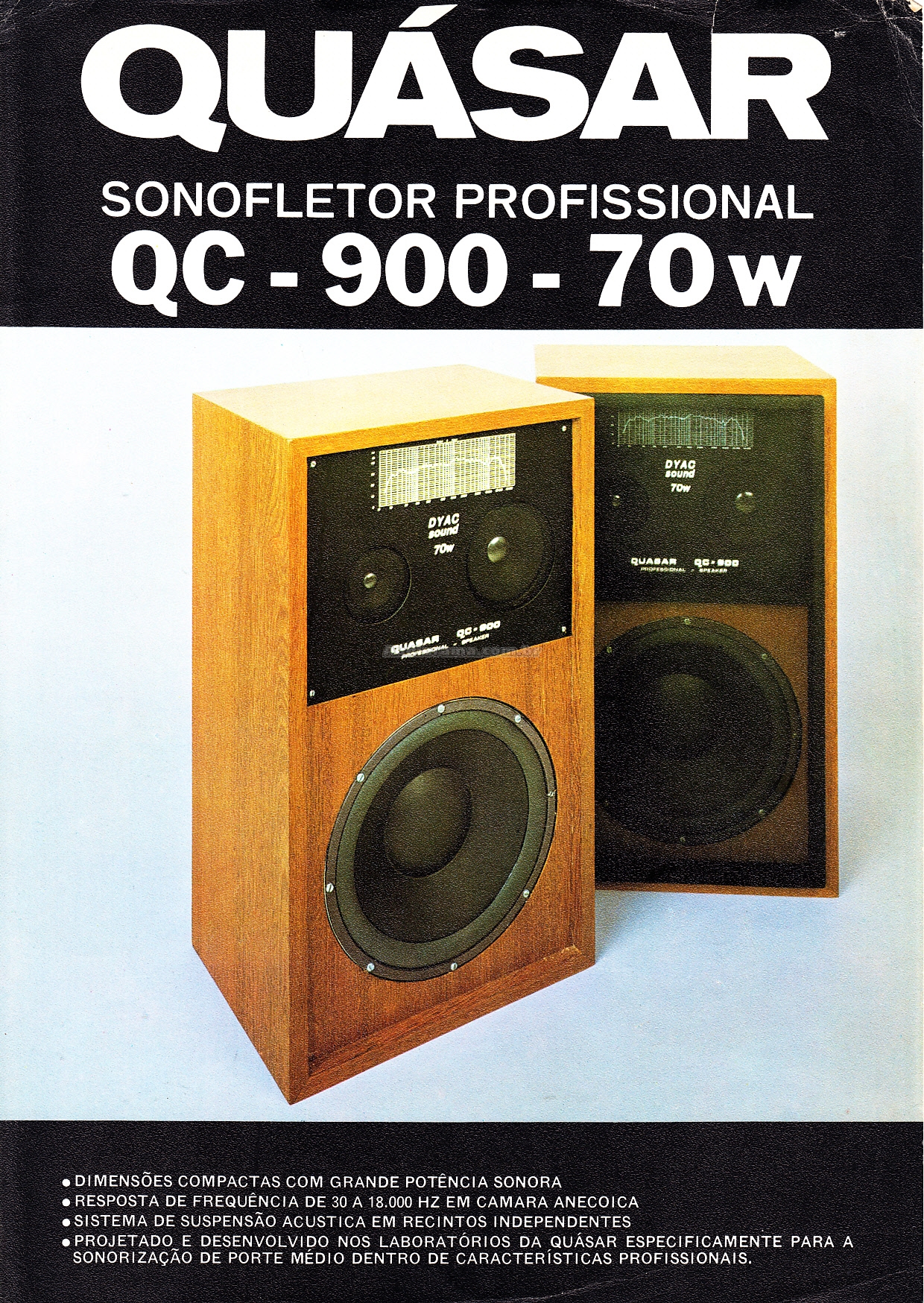

QC-900 (1ª versão)



1 2 Super-Foto



Especificações Técnicas



Sistema Acústico

Suspensão Acústica

Potência máxima

70W IHF (1ª versão) / 75W IHF (2ª versão)

Impedância

8 Ohms

Resposta de freqüência

30Hz - 18kHz

Sensibilidade

-

Número de vias

3

Freqüência de transição

2kHz / 8kHz

Atenuação do divisor

?

Woofer

1 falante de 10"

Midrange

1 falante de 5"

Tweeter

1 falante de 3"

Dimensões

330 x 570 x 250 mm (LxAxP)

Peso

15,5Kg

Ano

?

Obs

Câmaras absorventes individuais para médios e agudos.

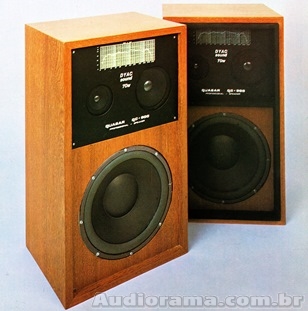

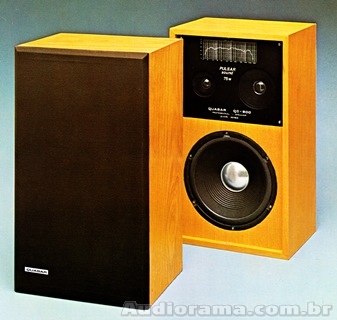

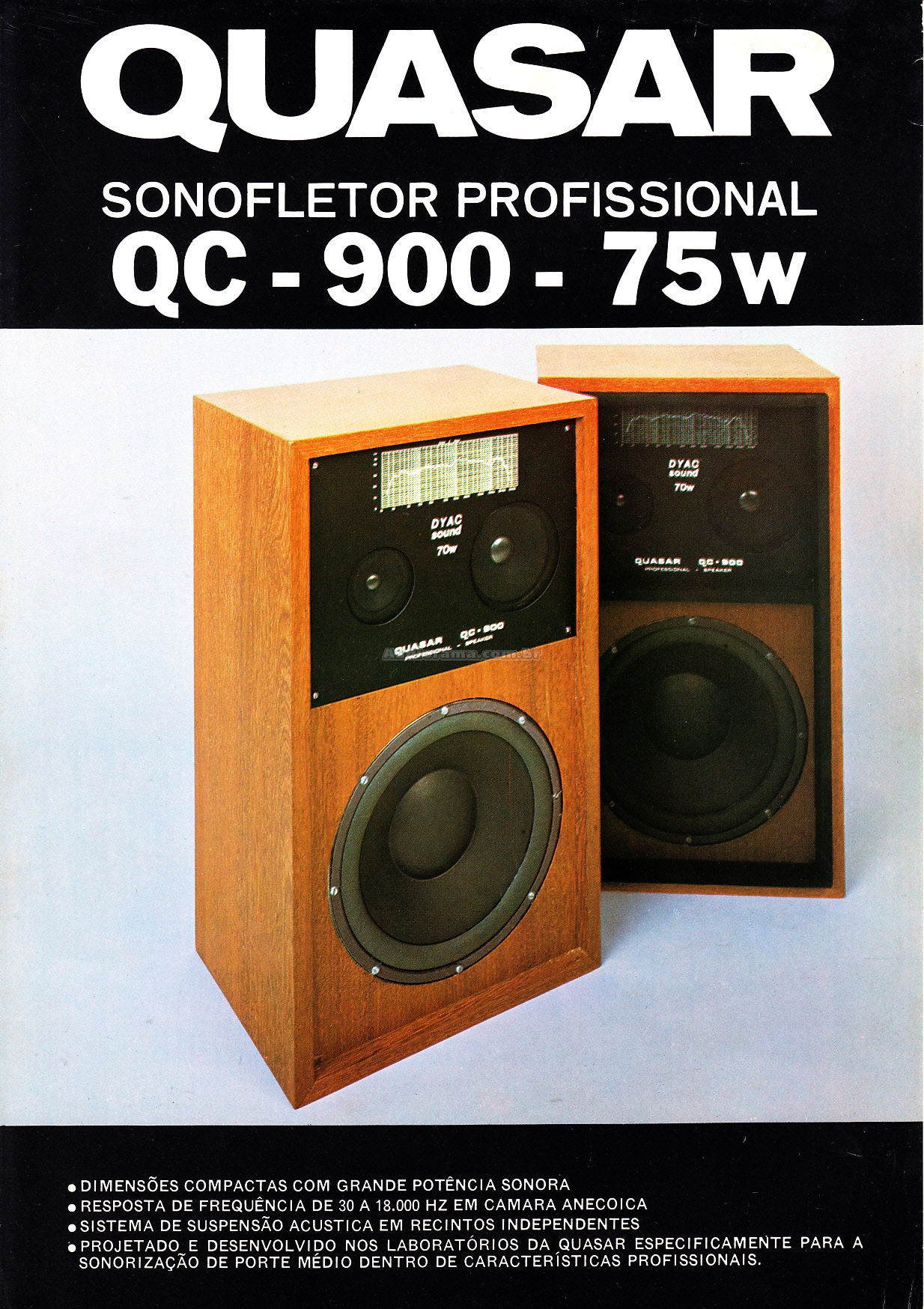

QC-900 2ª versão



Super-Foto



Subir Subir

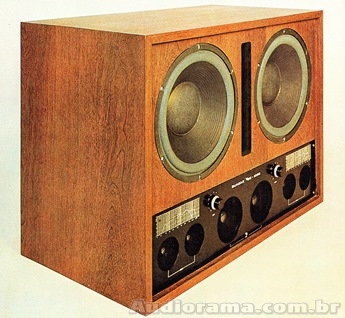

QC-1000 (1ª versão e 2ª versão)



Super-Foto (2ª versão)



Especificações Técnicas



Sistema Acústico

Bass Reflex

Potência máxima

? W RMS / 100W IHF (1ª versão)



? W RMS / 120W IHF (2ª versão "N")



? W RMS / 160W IHF (2ª versão "CD")

Impedância

8 Ohms

Resposta de freqüência

20Hz - 18kHz (+/-4dB) / (1ª versão)



30Hz - 18kHz (+/-4dB) / (2ª versão "N" e "CD")

Sensibilidade

?

Número de vias

3

Freqüência de transição

1,5kHz / 5kHz

Atenuação do divisor

?

Woofer

2 falantes de 12"

Midrange

2 falantes de 4"

Tweeter

4 falantes de 3"

Dimensões

782 x 572 x 422 mm (LxAxP)

Peso

50 Kg

Ano

?

Obs

Câmaras absorventes individuais para graves, médios e agudos.



Super-Foto (1ª versão)



Subir Subir

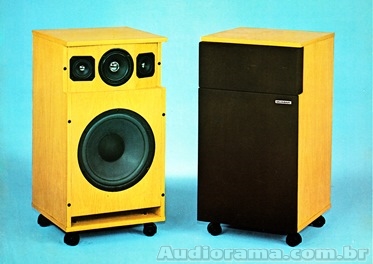

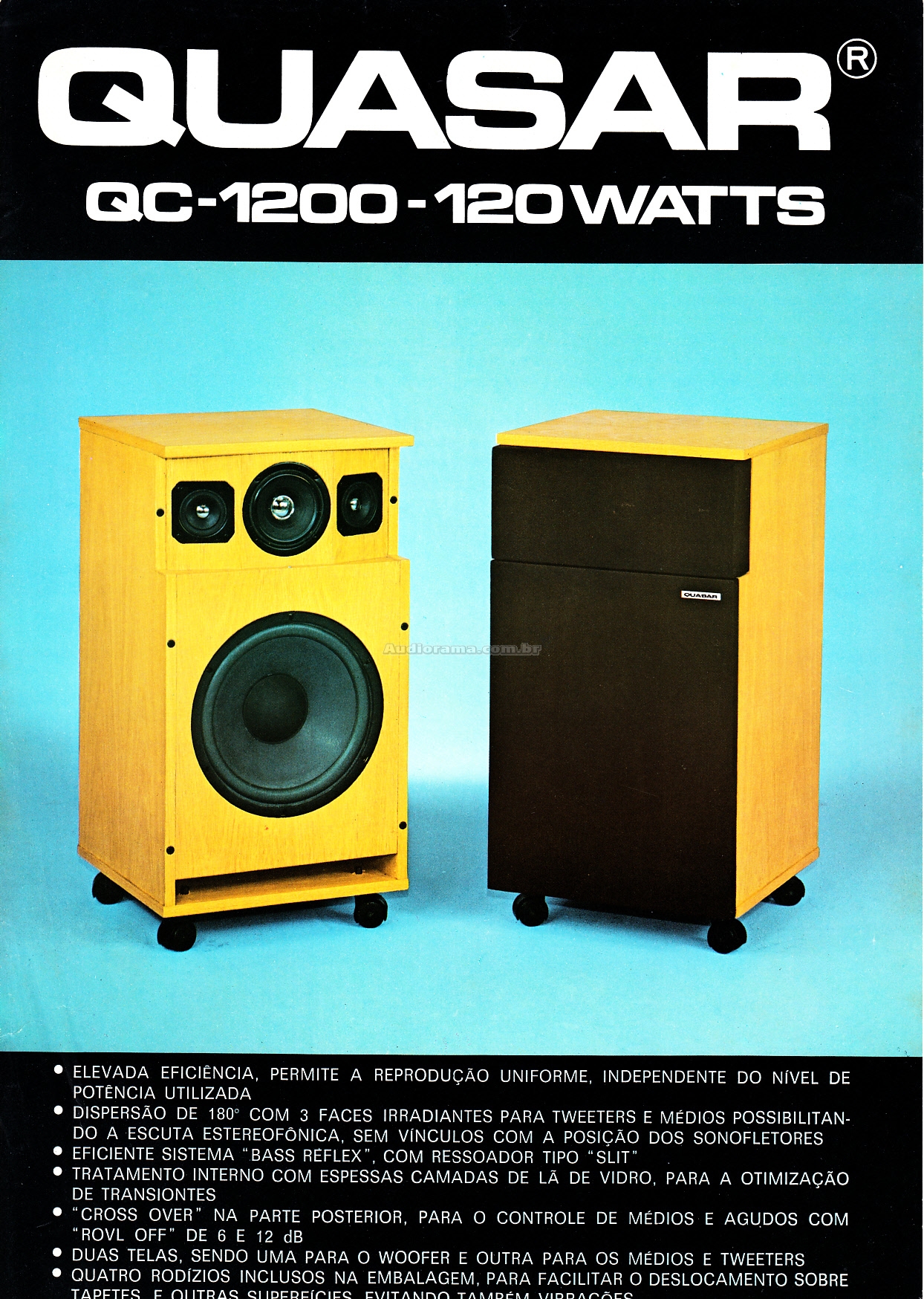

QC-1200



Super-Foto



Especificações Técnicas



Sistema Acústico

Bass Reflex

Potência máxima

80W RMS / 120W IHF

Impedância

8 Ohms

Resposta de freqüência

40Hz - 18kHz (+/-4dB)

Sensibilidade

95dB (1W/1m)

Número de vias

3

Freqüência de transição

1kHz / 5kHz

Atenuação do divisor

6dB (médio/graves)/ 12dB (agudos)

Woofer

1 falante de 12"

Midrange

1 falante de 5"

Tweeter

2 falantes de 3"1/2

Dimensões

390 x 695 x 400 mm (LxAxP)

Peso

23 Kg

Ano

?

Subir Subir

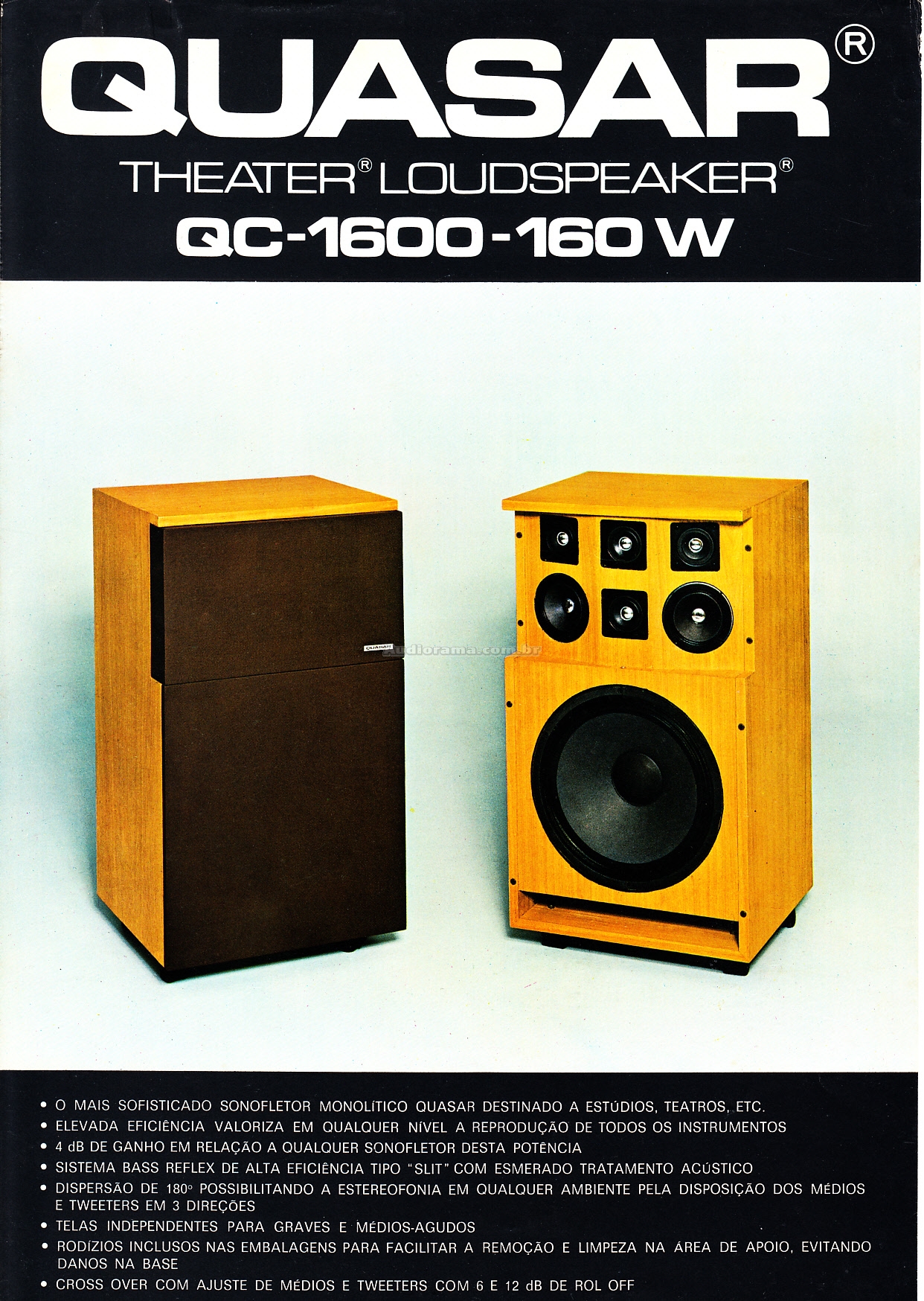

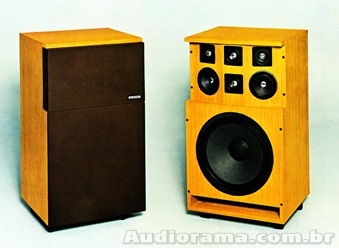

Theater Loudspeaker QC-1600



Super-Foto



Especificações Técnicas



Sistema Acústico

Bass Reflex

Potência máxima

100W RMS / 160W IHF

Impedância

8 Ohms

Resposta de freqüência

40Hz - 18kHz (+/-4dB)

Sensibilidade

98dB (1W/1m)

Número de vias

3

Freqüência de transição

1kHz / 5kHz

Atenuação do divisor

6dB (médio/graves)/ 12dB (agudos)

Woofer

1 falante de 15"

Midrange

2 falantes de 5"

Tweeter

4 falantes de 3"1/2

Dimensões

480 x 830 x 475 mm (LxAxP)

Peso

37,5 Kg

Ano

?

Subir Subir

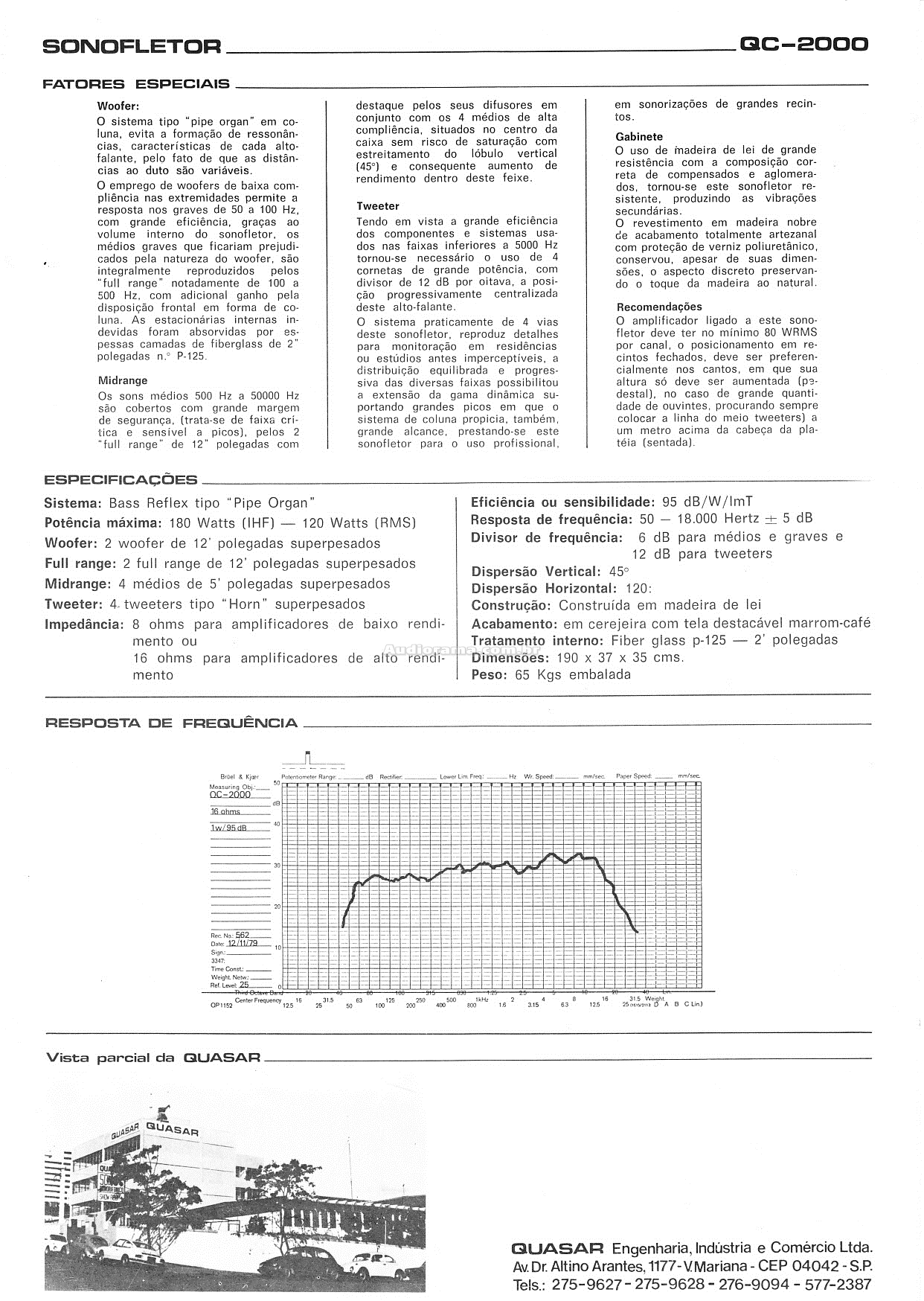

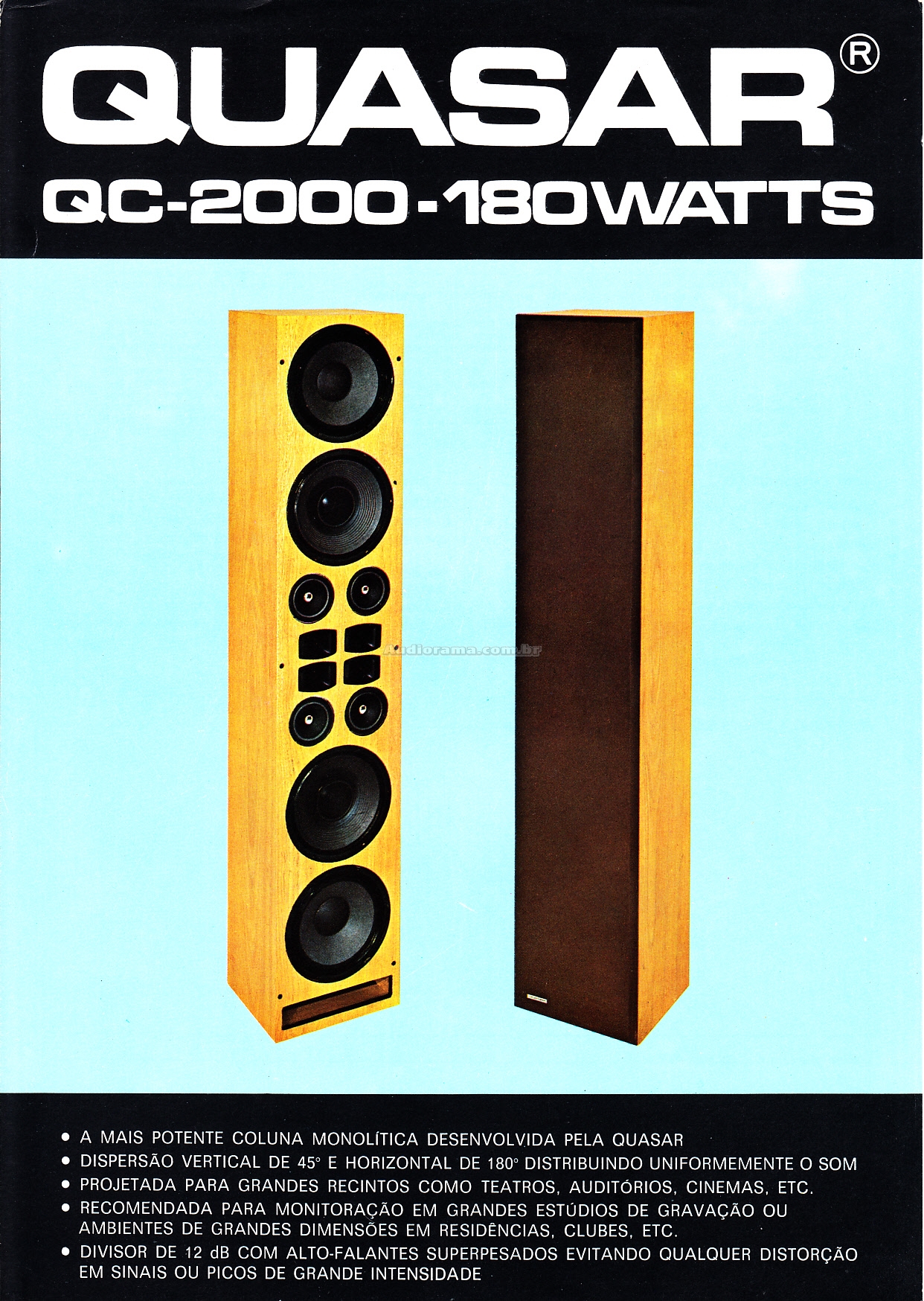

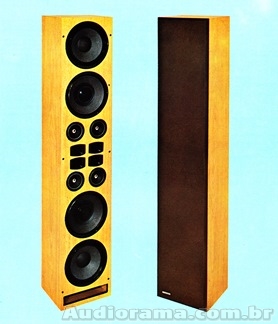

QC-2000



1 2 Super-Foto



Especificações Técnicas



Sistema Acústico

Bass Reflex, "Pipe Organ"

Potência máxima

120W RMS / 180W IHF

Impedância

8 Ohms ou 16 Ohms

Resposta de freqüência

50Hz - 18kHz (+/-5dB)

Sensibilidade

95dB (1W/1m)

Número de vias

3

Freqüência de transição

?

Atenuação do divisor

6dB (médio/graves)/ 12dB (agudos)

Fullrange

2 falantes de 12"

Woofer

2 falantes de 12"

Midrange

4 falantes de 5"

Tweeter

4 falantes tipo Horn

Dimensões

370 x 1900 x 350 mm (LxAxP)

Peso

65 Kg

Ano

1979

Obs

Construída em madeira de lei Cerejeira

Subir Subir

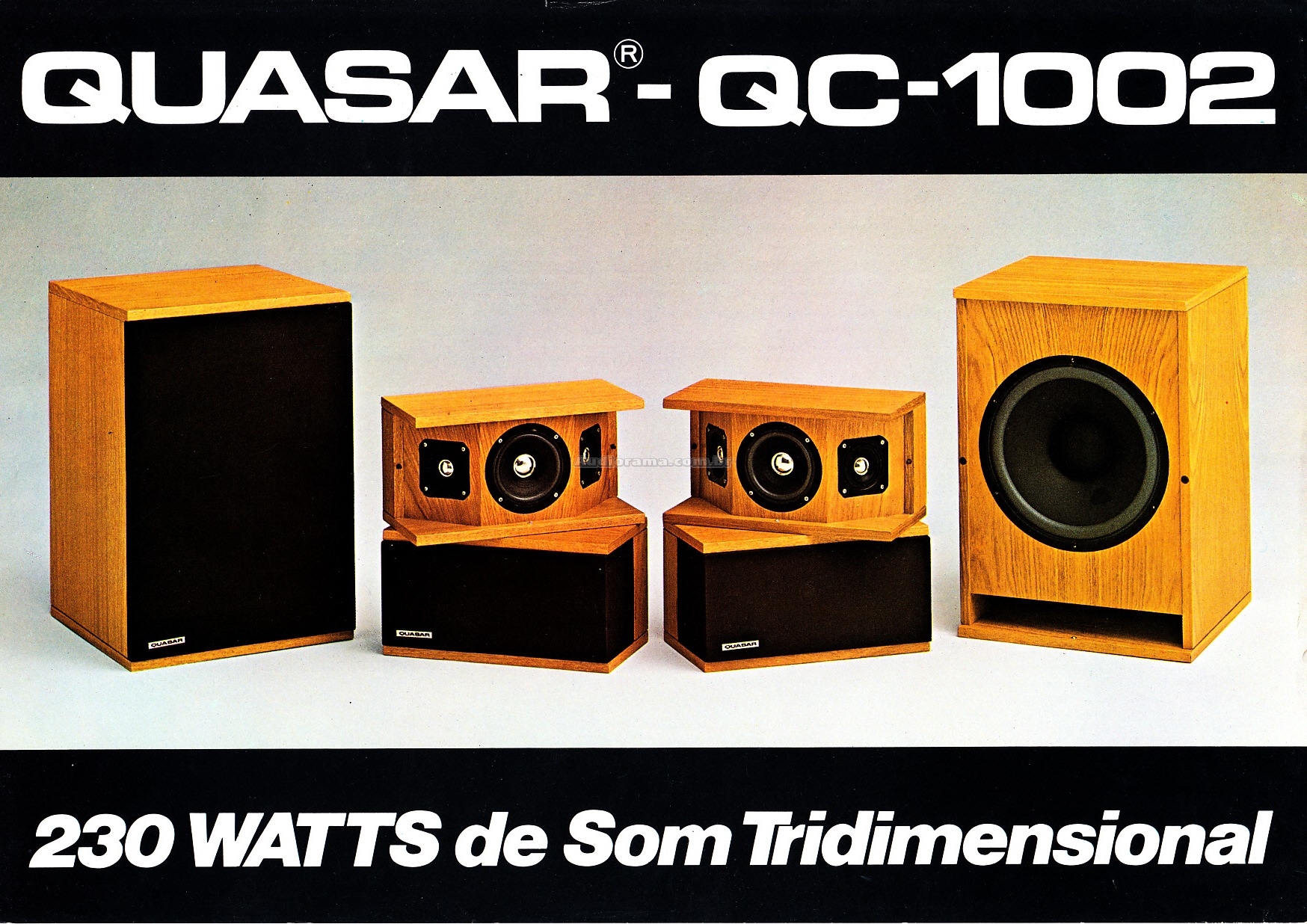

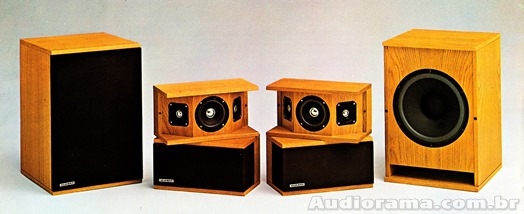

QC-1002 Bass/Mini-High



Super-Foto



Especificações Técnicas





Módulo "Bass"

Módulo "Mini-High"

Sistema Acústico

Bass Reflex

-

Potência máxima

60W IHF

55W IHF (High)



115W IHF (p/conjunto)

115W IHF (p/conjunto)

Impedância

8 Ohms

8 Ohms

Resposta de freqüência

40Hz - 600Hz

600Hz - 18kHz

Sensibilidade

?

?

Número de vias

3

3

Freqüência de transição

600Hz

5kHz

Atenuação do divisor

6dB/oitava

6dB/oitava

Woofer

1 falante de 12"

-

Midrange

-

1 falante de 5"

Tweeter

-

2 falantes de 3"1/2

Dimensões

415x560x370mm (LxAxP)

370x200x205mm (LxAxP)

Peso

24Kg / 30,5Kg (total)

6,5Kg / 30,5Kg (total)

Ano

?

?

Subir Subir

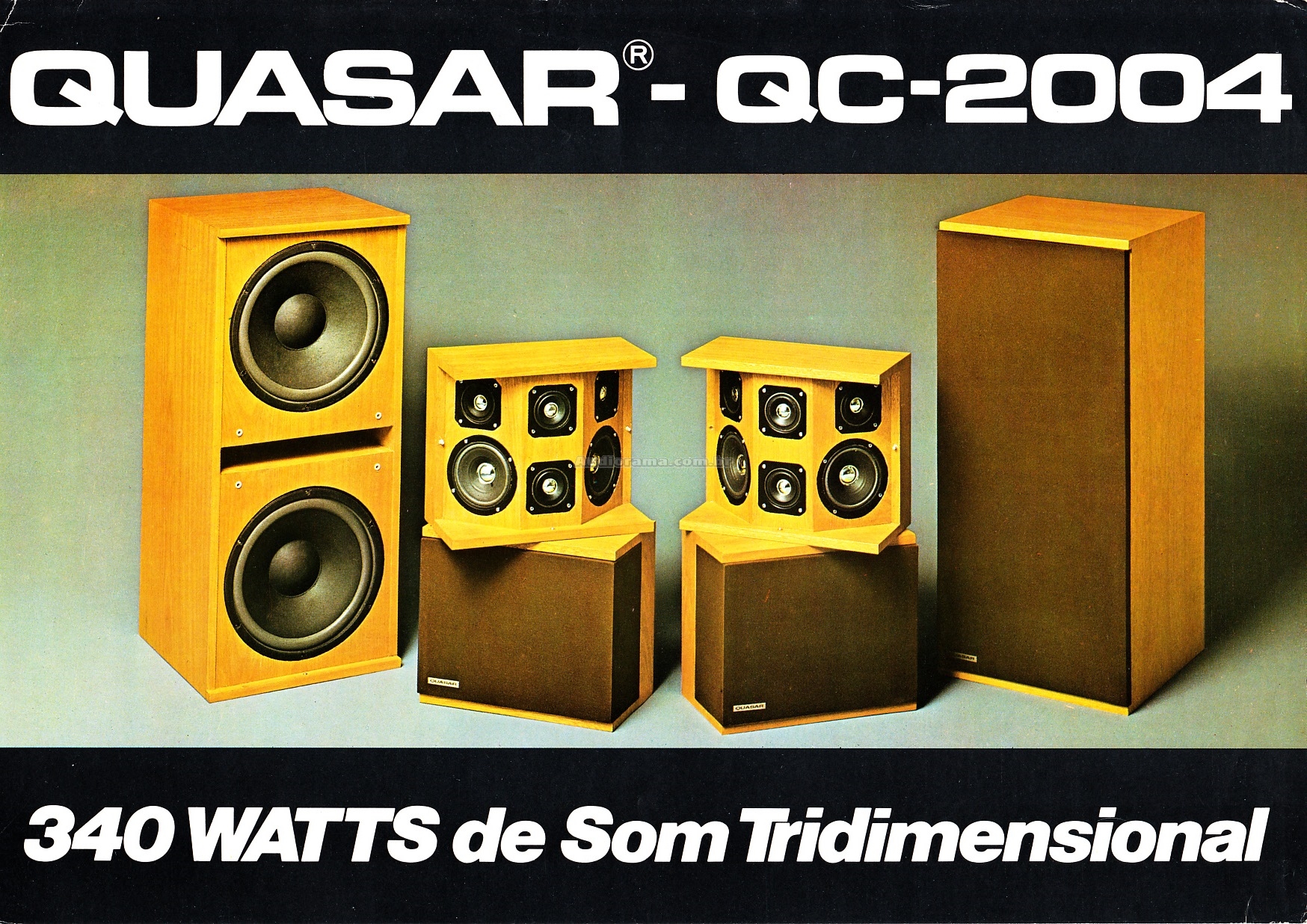

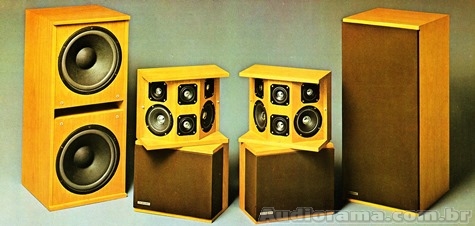

"Discotheque"  QC-2004 Bass/Maxi-High



Super-Foto



Especificações Técnicas





Módulo Bass

Módulo Maxi-High

Sistema Acústico

Bass Reflex

-

Potência máxima

85W IHF (Bass)

85W IHF (High)



170W IHF (p/conjunto)

170W IHF (p/conjunto)

Impedância

8 Ohms

8 Ohms

Resposta de freqüência

40Hz - 600Hz

600Hz - 18kHz

Sensibilidade

?

?

Número de vias

3

3

Freqüência de transição

600Hz

5kHz

Atenuação do divisor

6dB/oitava

6dB/oitava

Woofer

2 falantes de 12"

-

Midrange

-

2 falantes de 5"

Tweeter

-

4 falantes de 3"1/2

Dimensões

415x835x370mm (LxAxP)

370x310x205mm (LxAxP)

Peso

36,5Kg

56,5Kg (total)

10Kg (cada módulo High)

56,5Kg (total)

Ano

?

?

Subir Subir

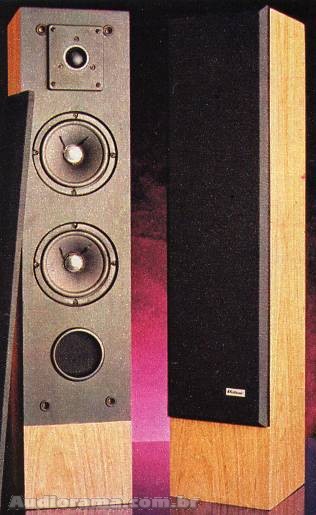

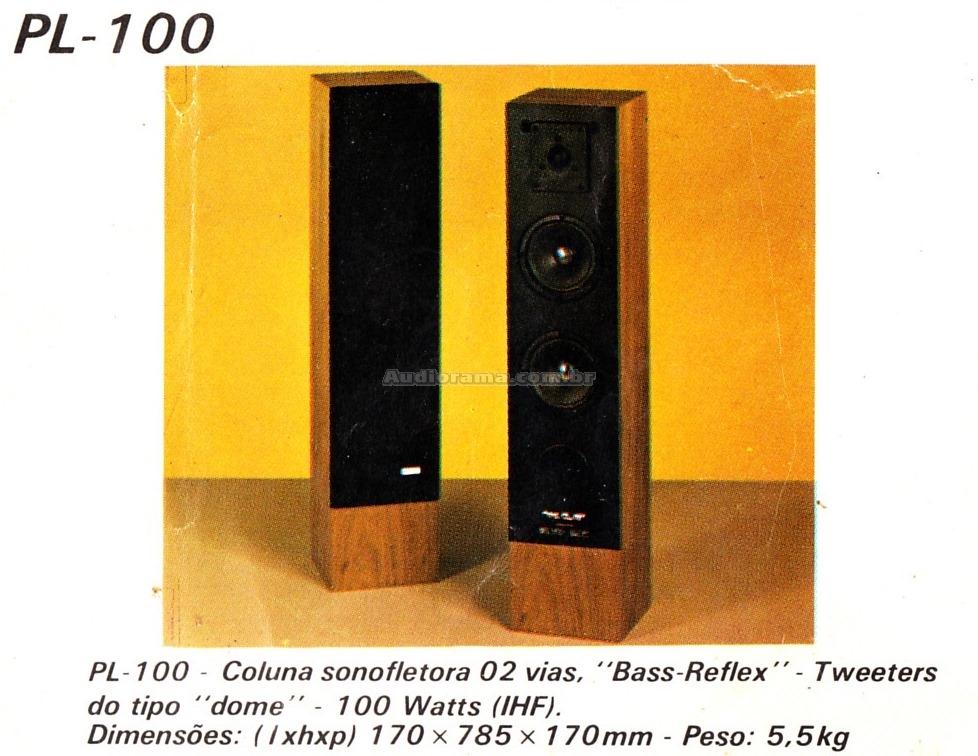

PL-100



Super-Foto



Especificações Técnicas



Sistema Acústico

Bass Reflex

Potência máxima

100W IHF

Impedância

?

Resposta de freqüência

?

Sensibilidade

?

Número de vias

2

Freqüência de transição

?

Atenuação do divisor

?

Woofer

2 falantes

Tweeter

1 falante tipo domo

Dimensões

170 x 785 x 170 mm (LxAxP)

Peso

?

Ano

?



Super-Foto



Subir Subir

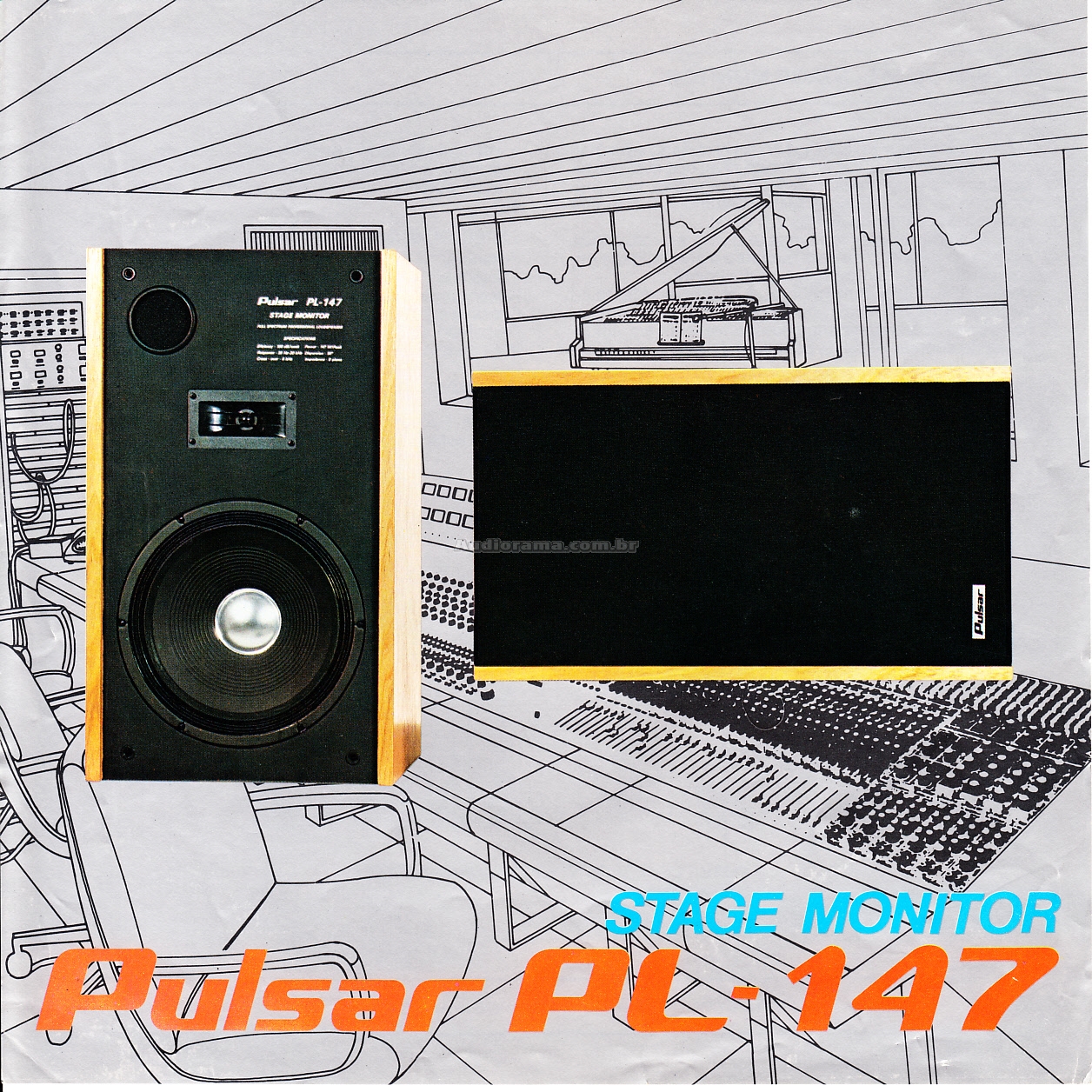

Pulsar Stage Monitor PL-147



Super-Foto



Especificações Técnicas



Sistema Acústico

Bass Reflex, "Damped"

Potência máxima

147W IHF

Impedância

8 Ohms

Resposta de freqüência

35Hz - 20kHz

Sensibilidade

100dB (1W/1m)

Número de vias

2

Freqüência de transição

6kHz

Atenuação do divisor

?

Woofer

1 falante de 10"

Tweeter

1 falante tipo corneta

Dimensões

385 x 655 x 345 mm (LxAxP)

Peso

20Kg

Ano

?



Super-Foto



Subir Subir




Heavy Sound PL-1000



Super-Foto



Especificações Técnicas



Sistema Acústico

Bass Reflex

Potência máxima

200W IHF

Impedância

?

Resposta de freqüência

?

Sensibilidade

?

Número de vias

2

Freqüência de transição

?

Atenuação do divisor

?

Woofer

2 falantes de 12"

Tweeter

2 falantes tipo horn (corneta)

Dimensões

380 x 870 x 340 mm (LxAxP)

Peso

21Kg

Ano

?

Subir Subir

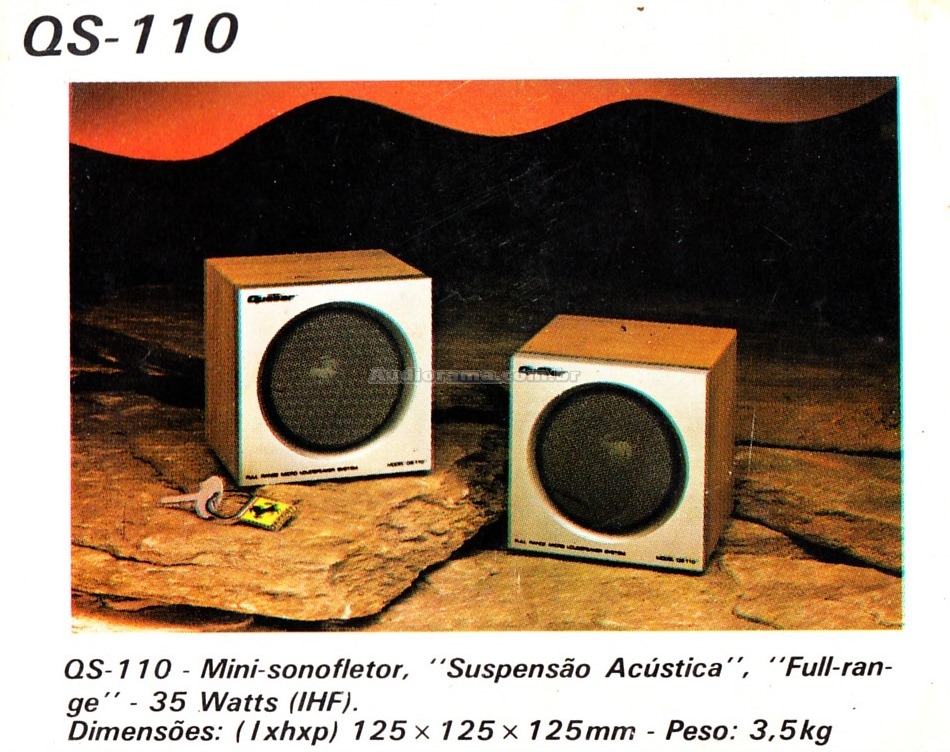

QS-110



Super-Foto



Especificações Técnicas



Sistema Acústico

Suspensão Acústica

Potência máxima

35W IHF

Impedância

8 Ohms

Número de vias

1

Fullrange

1 falante

Dimensões

125 x 125 x 125 mm (LxAxP)

Peso

3,5Kg

Ano

?





Subir Subir

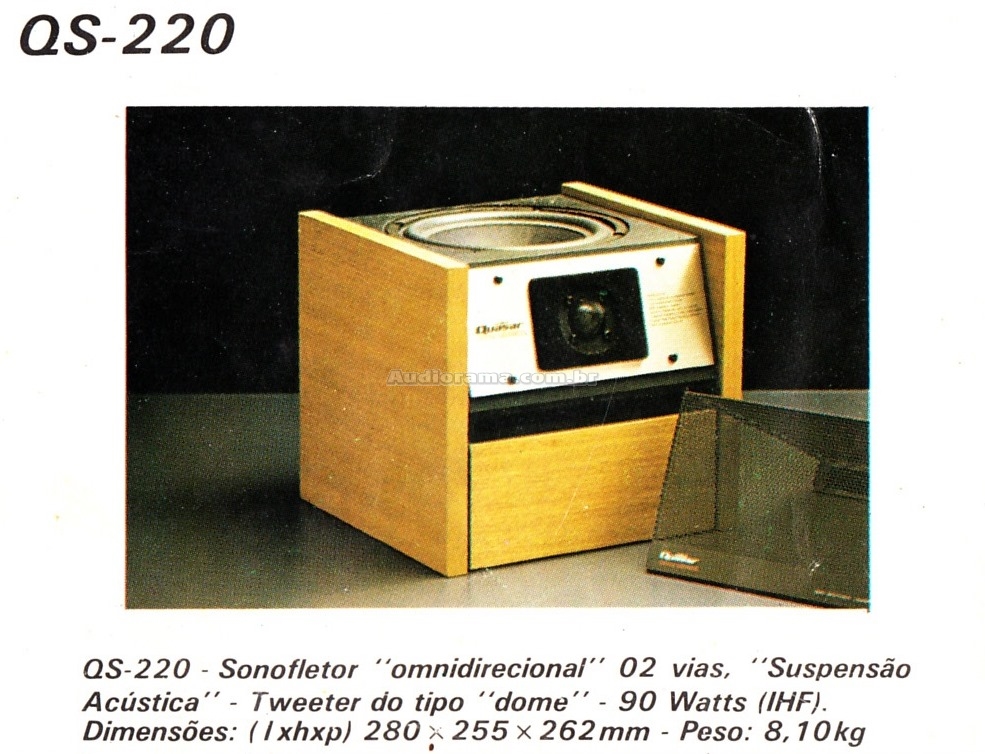

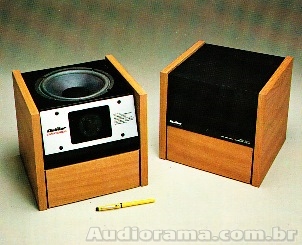

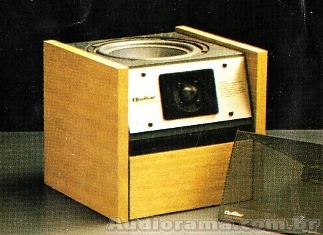

Omni Direcional Loudspeaker System  QS-220



Super-Foto



Especificações Técnicas



Sistema Acústico

Suspensão Acústica, Omnidirecional

Potência máxima

90W IHF

Impedância

8 Ohms

Resposta de freqüência

48Hz - 21kHz

Sensibilidade

-

Número de vias

2

Freqüência de transição

2 kHz

Atenuação do divisor

12dB/oitava

Woofer

1 falante de 8"

Tweeter

1 falante de 1"

Dimensões

280 x 255 x 262mm (LxAxP)

Peso

8,1 Kg

Ano

?



Super-Foto



Subir Subir

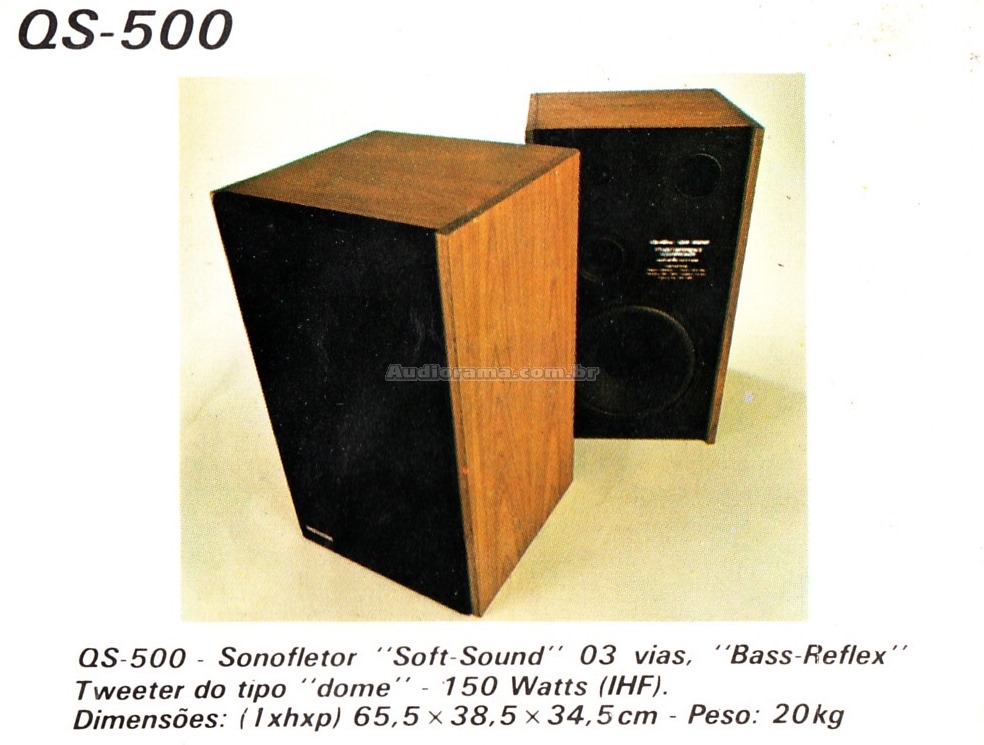

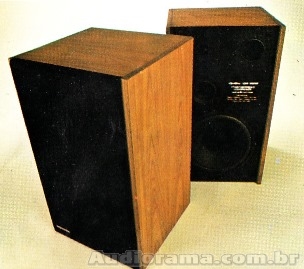

Studio Reference Loudspeaker  QS-500



Super-Foto



Especificações Técnicas



Sistema Acústico

Bass Reflex

Potência máxima

150W IHF

Impedância

8 ohms

Resposta de freqüência

30Hz - 20kHz

Sensibilidade

90dB (1W/1m)

Número de vias

3

Freqüência de transição

1kHz / 6kHz

Atenuação do divisor

?

Woofer

1 falante

Midrange

1 falante

Tweeter

1 falante (Soft Dome)

Dimensões

385 x 655 x 345 mm (LxAxP)

Peso

20 Kg

Ano

?

Subir Subir

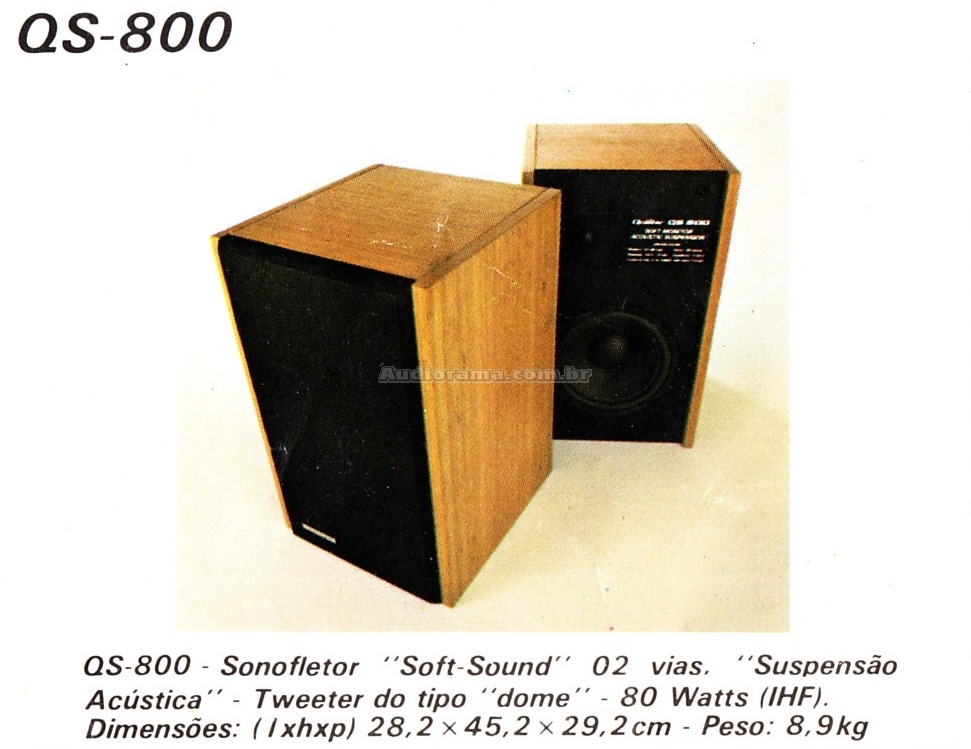

QS-800



Super-Foto



Especificações Técnicas



Sistema Acústico

Suspensão Acústica

Potência máxima

80W IHF

Impedância

?

Resposta de freqüência

?

Sensibilidade

?

Número de vias

2

Freqüência de transição

?

Atenuação do divisor

?

Woofer

?

Tweeter

?

Dimensões

282 x 452 x 292 mm (LxAxP)

Peso

8,9Kg

Ano

?

Subir Subir






Este site está em constante desenvolvimento.

Mais informações poderão ser incluídas a qualquer tempo.






Créditos Especiais:



QUASAR QS-500 - Informações gentilmente enviadas por Antônio Marcos da Costa Fidelis

QUASAR 1, LAB 6 - Informações gentilmente enviadas pelo Sr. Igor Galvão Bueno Sresnewsky

QS-220 - Informações técnicas gentilmente enviadas por Lucas Bianchim











Copyright © 2003-2015 - Audiorama! - Todos os direitos reservados

Última atualização:

07/09/2015
