CATÁLOGO DE EQUIPAMENTOS DE AUDIO & VIDEO

MODELOS ANTIGOS & RAROS, FORA DE LINHA & DESCONTINUADOS



TOJO

Tojo Ind. e Com. Ltda.

















ESQUEMA DE LIGAÇÃO

PARA EQUALIZADORES TOJO







Tojo: Produtos Fora de Linha (Descontinuados)




Você está na seção MUSEU VIRTUAL do site. As informações e imagens contidas nesta página servem apenas como referência.

Não temos estes equipamentos para venda. Para ver os produtos comercializados pela Audiorama acesse a nossa LOJA VIRUAL



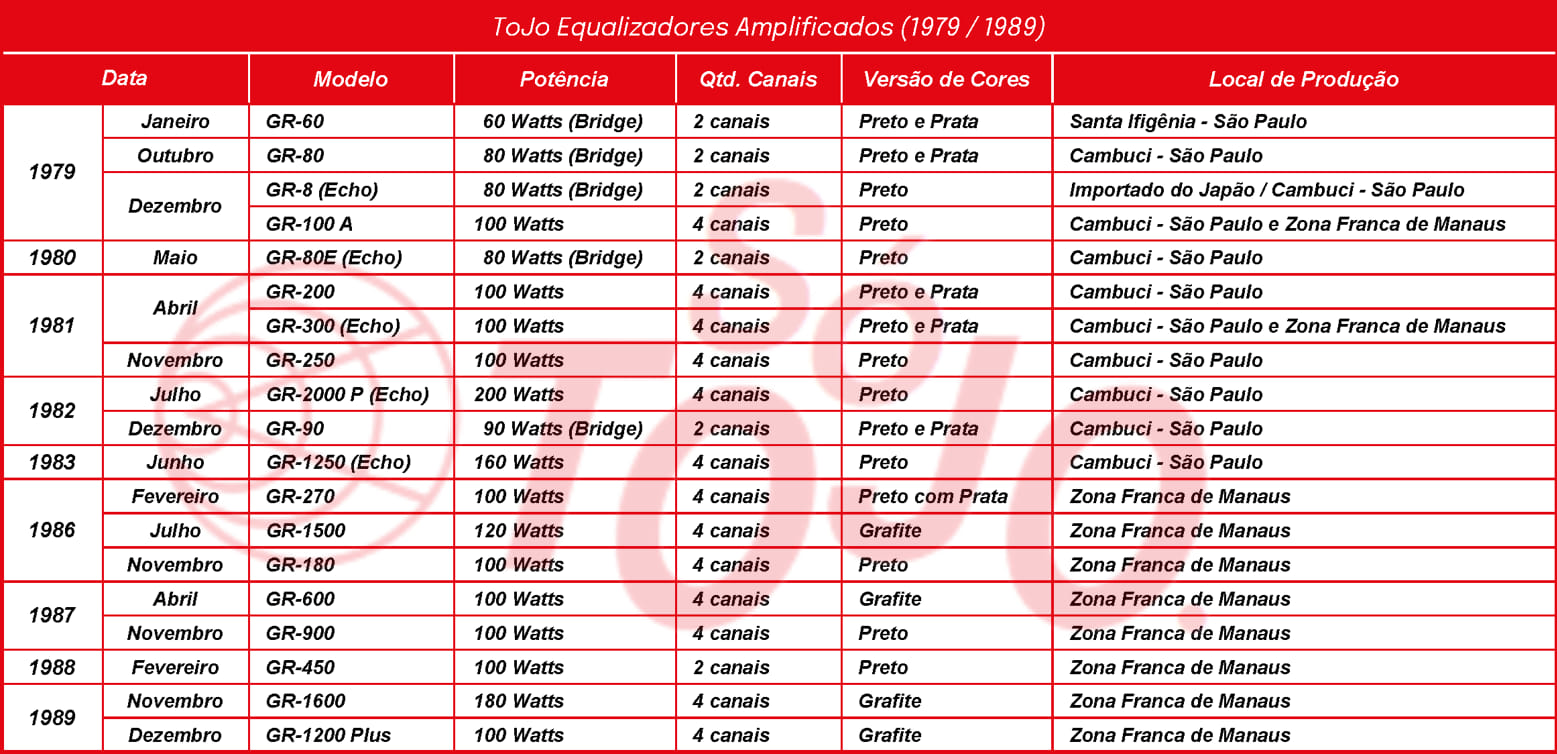

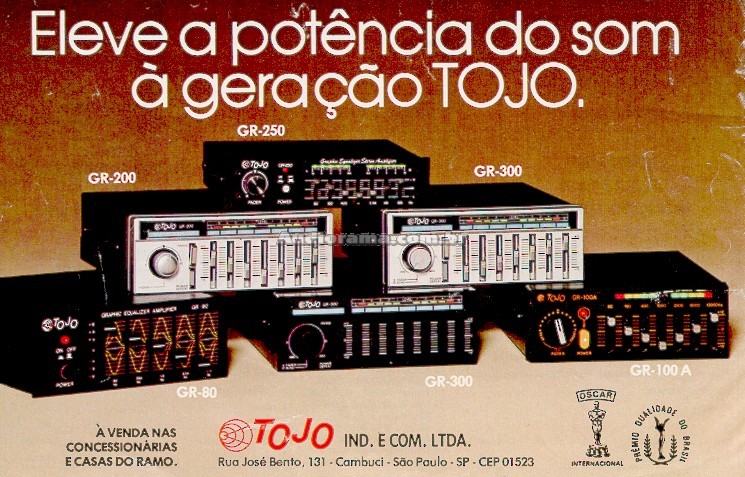

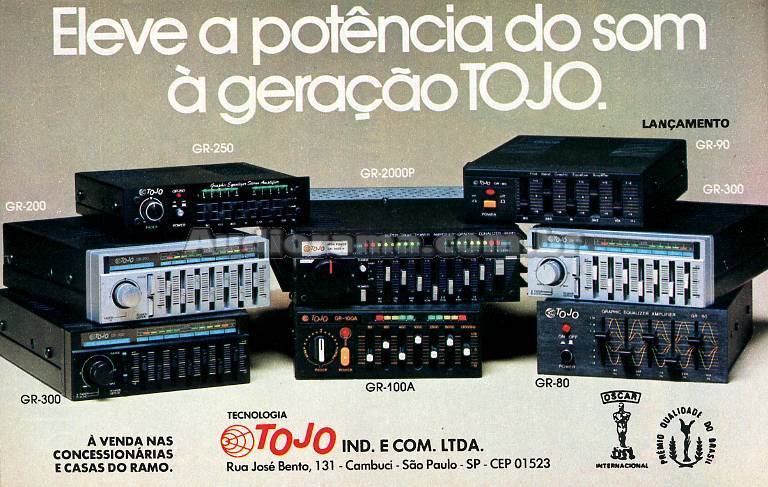

Equalizador / Amplificador




Graphic Equalizer Amplifier GR-80



Super-Foto

Subir Subir




Graphic Equalizer Amplifier GR-90





Subir Subir

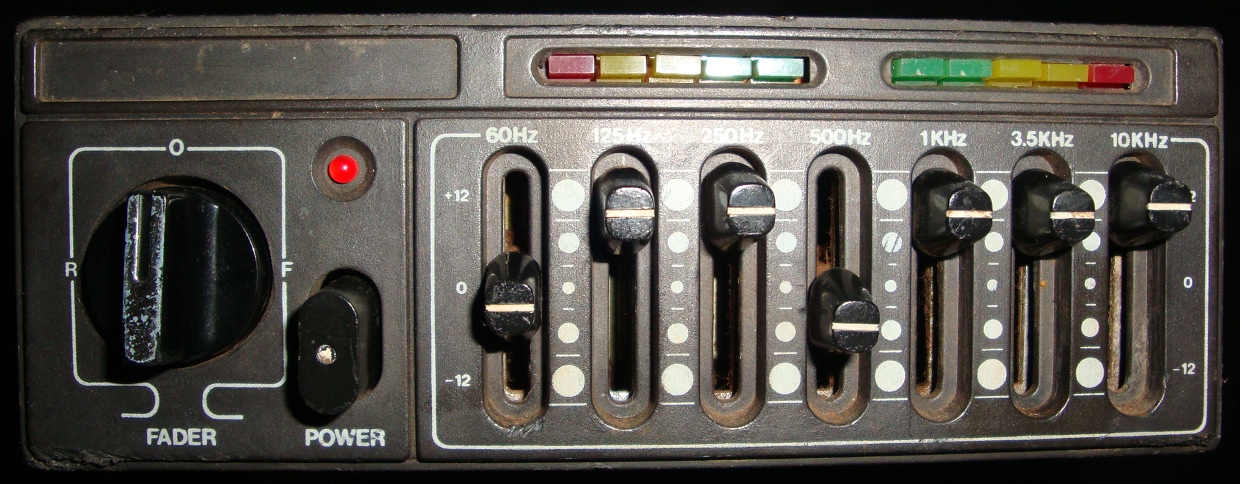

Graphic Equalizer Amplifier GR-100



Super-Foto

Subir Subir




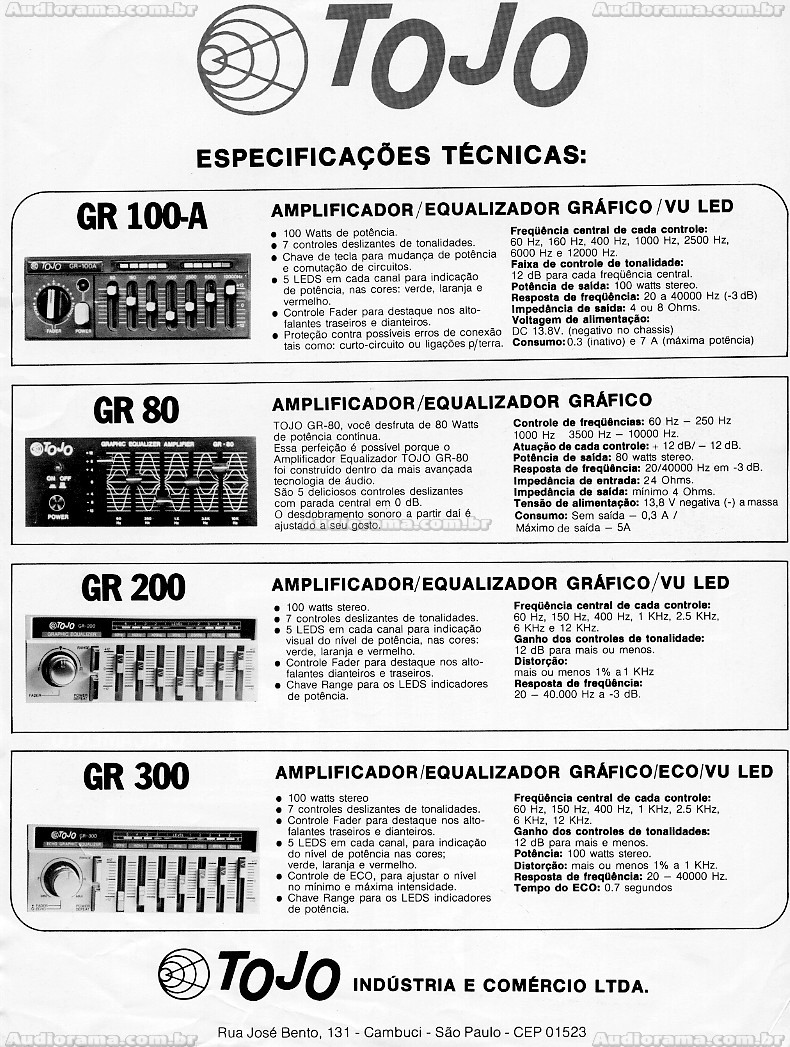

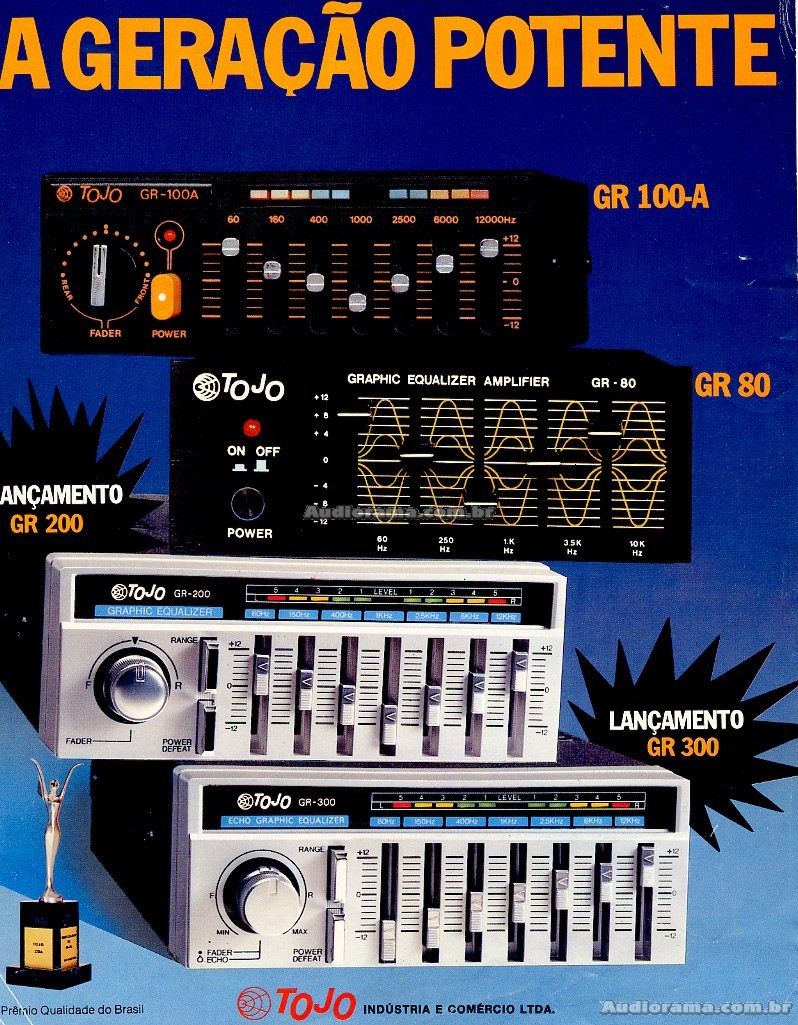

Graphic Equalizer Amplifier GR-100A



Super-Foto

Subir Subir

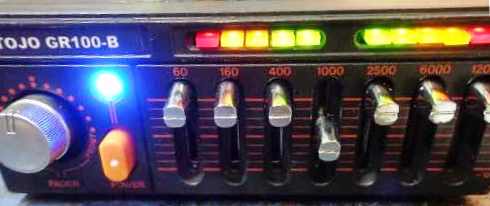

Graphic Equalizer Amplifier GR-100B



Super-Foto

Subir Subir

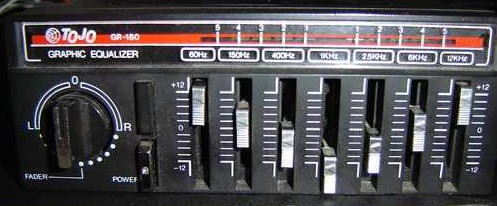

Graphic Equalizer GR-180



Super-Foto

Subir Subir




Graphic Equalizer GR-200



Super-Foto

Subir Subir




Graphic Equalizer Stereo Amplifier GR-250





Subir Subir

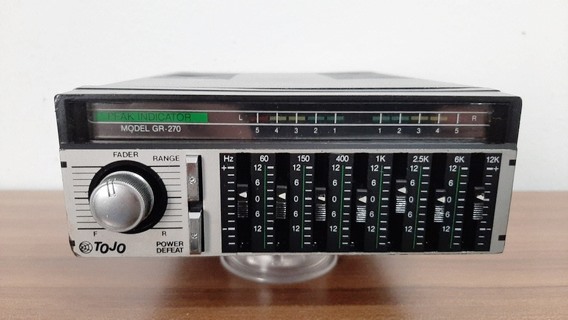

Eco Graphic Equalizer GR-270



Super-Foto

Subir Subir




Eco Graphic Equalizer GR-300



Super-Foto

Subir Subir

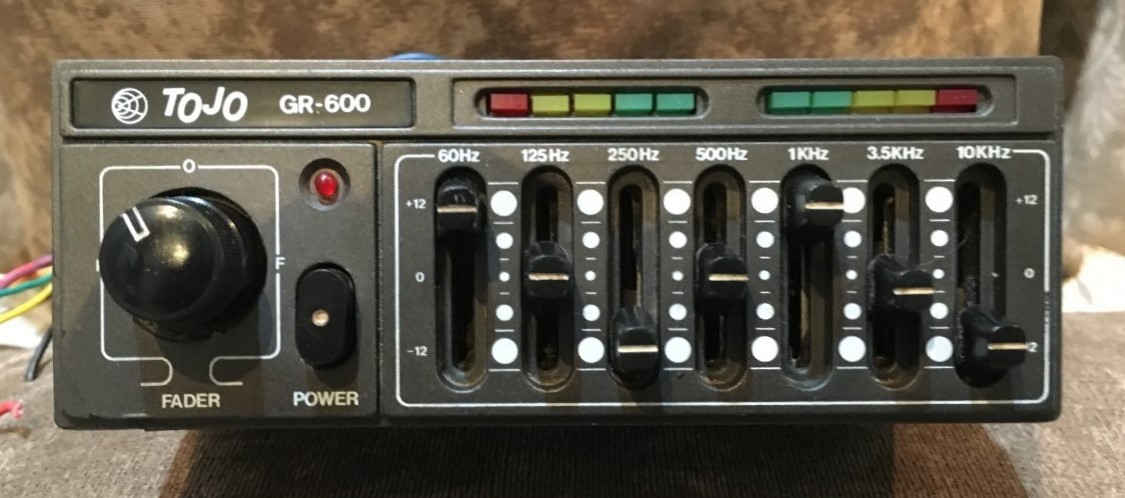

Eco Graphic Equalizer GR-600



Super-Foto

Subir Subir

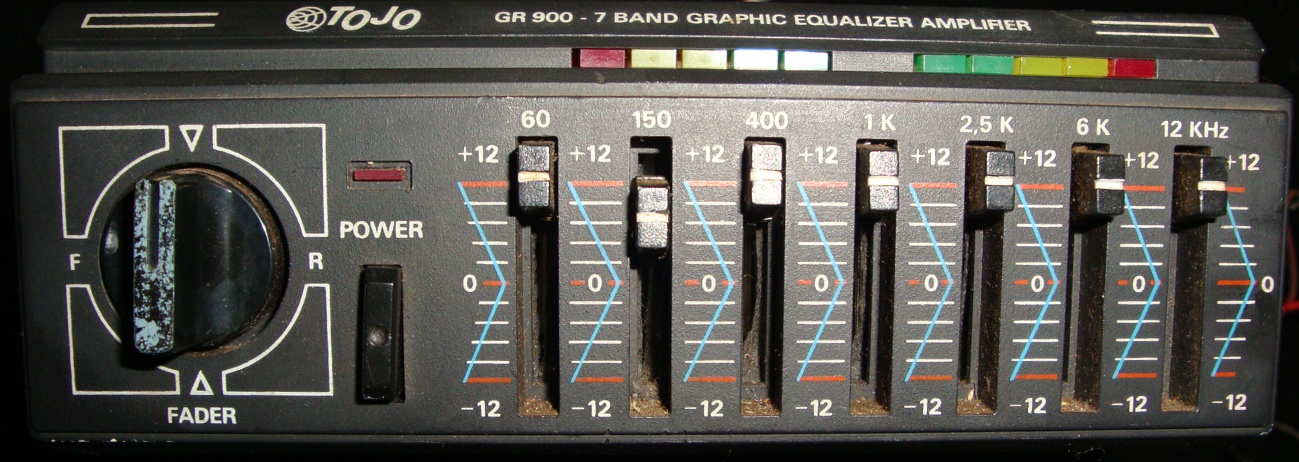

7-Band Graphic Equalizer Amplifier GR-900



Super-Foto

Subir Subir

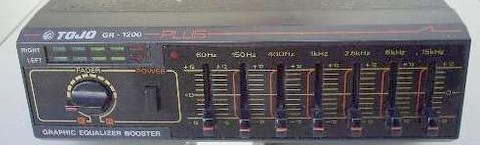

Graphic Equalizer GR-1200



Super-Foto

Subir Subir

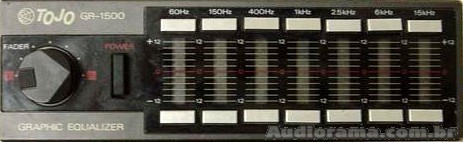

Graphic Equalizer GR-1500



Super-Foto

Subir Subir




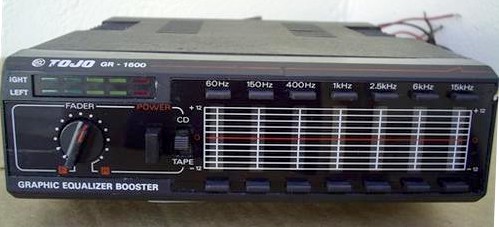

Graphic Equalizer GR-1600



Super-Foto

Subir Subir

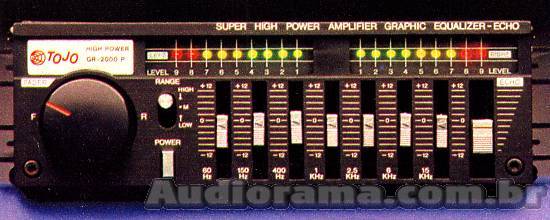

Graphic Equalizer GR-2000



Super-Foto

Subir Subir




^ Clique na foto para ampliar a imagem ^

Subir Subir




^ Clique na foto para ampliar a imagem ^

Subir Subir




Esquema de Ligação para equipamentos TOJO (aparelhos ANTIGOS)





Todos os equalizadores TOJO possuem 3 chicotes de fios na parte traseira do aparelho:





Chicote Grupo 1, com 4 fios.



ALIMENTAÇÃO e ENTRADA DE AUDIO

Cor do Fio

Canal / Polaridade

VERMELHO

ALIMENTAÇÃO Ligar ao pólo POSITIVO da bateria (+)

PRETO

ALIMENTAÇÃO Ligar ao pólo NEGATIVO da bateria (-)

BRANCO

ENTRADA de AUDIO Canal ESQUERDO (+)

AZUL

ENTRADA de AUDIO Canal DIREITO (+)

Obs:



Não ligar os fios negativos (-) das saídes de audio do rádio! Apenas isole-os (nao serão utilizados).



Para ligar um Radio-CD novo/moderno voce deverá utilizar capacitores entre a saída do radio e a entrada do Tojo.



Use 1 capacitor para cada canal, ligando-os em série, com a "perna" negativa do capacitor ligada na saída de audio do radio e a "perna" positiva do capacitor ligada na entrada de audio do Tojo.



Use Capacitor Eletrolítico 1000uF x 25V



^ Clique na foto para ampliar a imagem ^







Chicote Grupo 2, também com 4 fios.



SAÍDA PARA OS FALANTES DIANTEIROS

Cor do Fio

Canal / Polaridade

CINZA

ESQUERDO (+)

PRETO

ESQUERDO (-)

VERMELHO

DIREITO (+)

MARROM

DIREITO (-)





Chicote Grupo 3, também com 4 fios.



SAÍDA PARA OS FALANTES TRASEIROS

Cor do Fio

Canal / Polaridade

AMARELO

ESQUERDO (+)

LARANJA

ESQUERDO (-)

VERDE

DIREITO (+)

LILÁS

DIREITO (-)









Outra forma de conectar alguns equalizadores TOJO mais antigos

(modelos sem FADER, somente 1 par de saída de audio)



ENTRADA DE AUDIO

SAÍDA PARA FALANTES

Cor do Fio

Canal / Polaridade

Cor do Fio

Canal / Polaridade

Branco

Esquerdo (+)

Amarelo

Esquerdo (+)

Marrom

Esquerdo (-)

Laranja

Esquerdo (-)

Azul

Direito (+)

Verde

Direito (+)

Cinza

Direito (-)

Lilás

Direito (-)







Subir Subir






Créditos Especiais:



GR-180 - Foto gentilmente enviada por Sergio Gallo
