Receiver
Esotech DR-5.5HT: Seria ele um legítimo Sherwood?
Com
a facilidade para pesquisar e conseguir informações na
internet, surgiu uma dúvida entre alguns consumidores mais
atentos, que notaram uma grande semelhança entre dois
equipamentos:
Afinal,
trata-se
do mesmo aparelho?
Pois
bem, a Audiorama traz em primeira mão o resultado desta
investigação para vocês!
Confira
as fotos do interior do aparelho.
(Tenha
paciência... a página demora para carregar e mostrar todas as
imagens)
*Veja
as especificações técnicas deste modelo >>
|
![](esotech01.JPG)

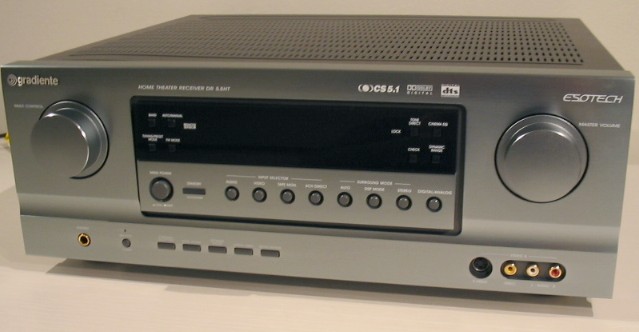

Na
bancada de inspeção...
![](esotech02.JPG)
![](esotech03.JPG)

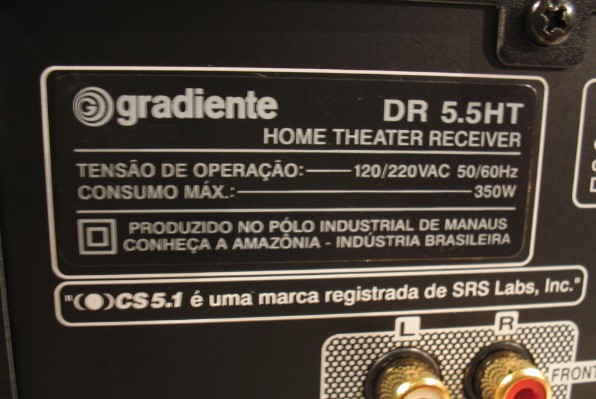

Etiqueta
colada no painel traseiro (provavelmente na
"nacionalização" do aparelho)
![](esotech27.JPG)

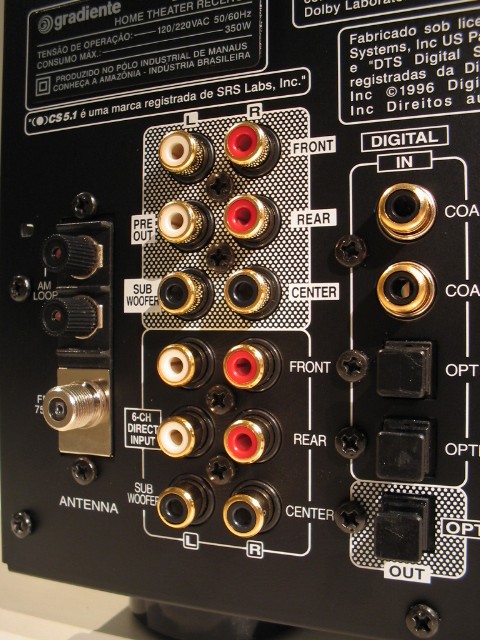

Conectores
de boa qualidade
![](esotech04.JPG)

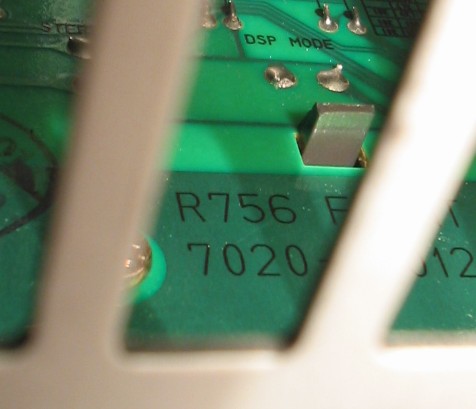

Receiver
ainda com a tampa, nota-se a primeira pista olhando
através
da grade inferior, atrás do painel frontal
![](esotech05.JPG)

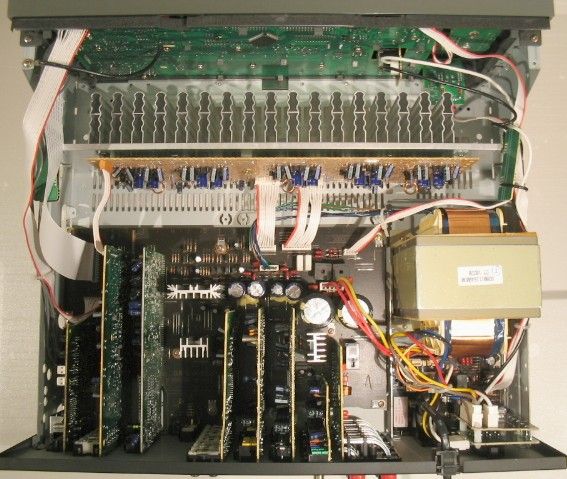

9
parafusos, e.... pronto! Finalmente aberto!
![](esotech11.JPG)

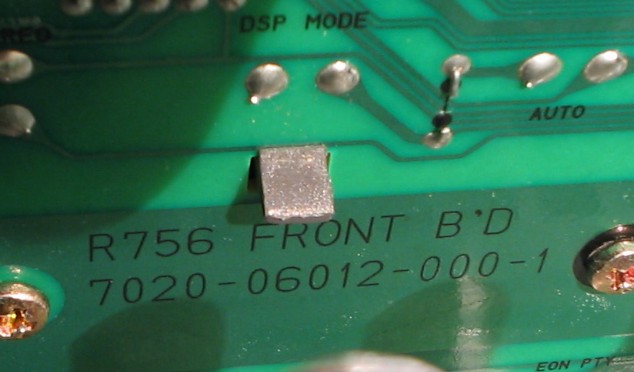

Placa
do painel frontal denominando-o "R-756"
![](esotech20.JPG)

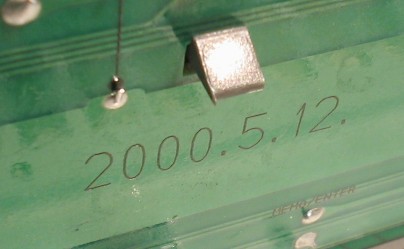

Data
de fabricação: ano 2000! (Já está um pouco antigo nosso
"recém-lançado" receiver...)
![](esotech21.JPG)

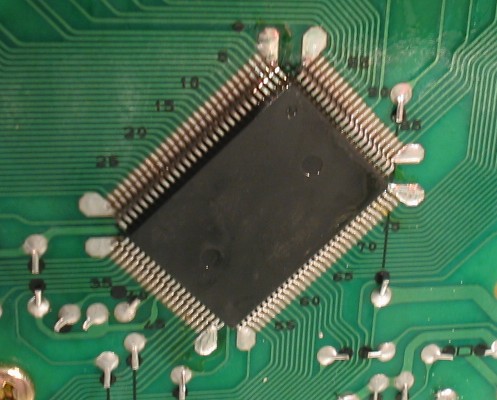

Aqui o segredo está bem guardado. CI raspado...
![](esotech16.JPG)

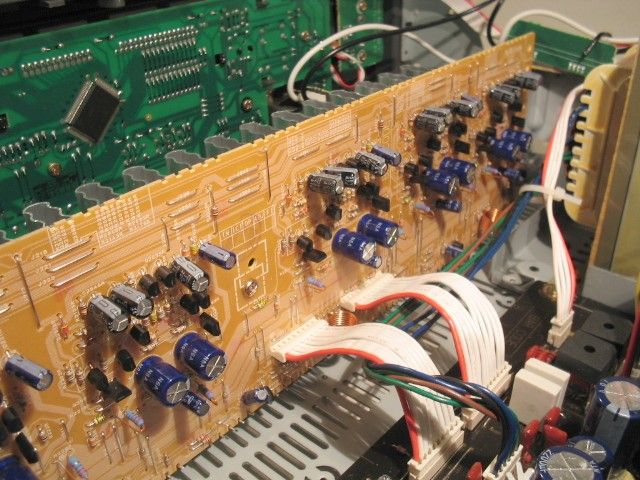

Detalhe
da placa do circuito de amplificação
![](esotech17.JPG)

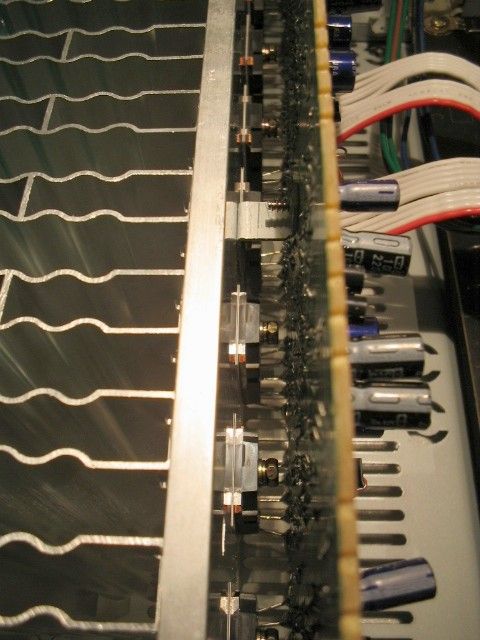

Ao
todo são 10 transistores de potência (5 canais de áudio)
![](esotech24.JPG)

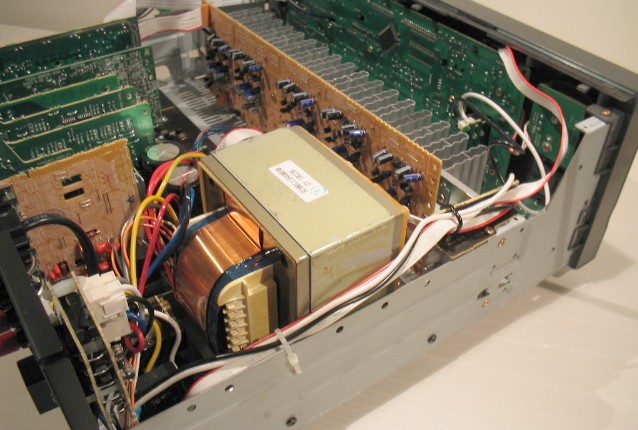

Grande
parte do peso do aparelho está aqui: Um transformador "parrudo"
![](esotech12.JPG)

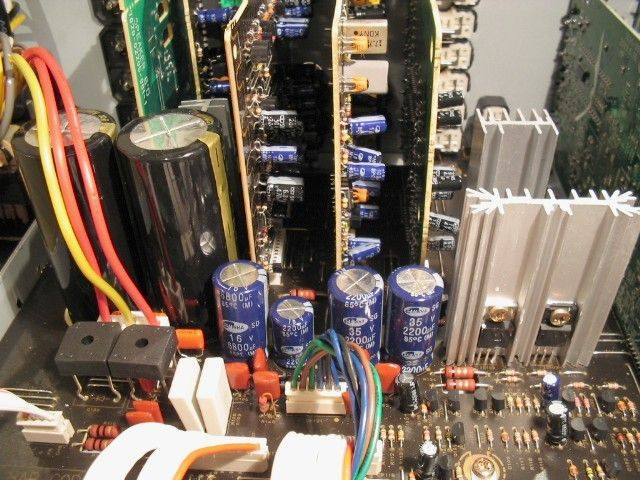

Capacitores
e mais capacitores...
![](esotech06.JPG)

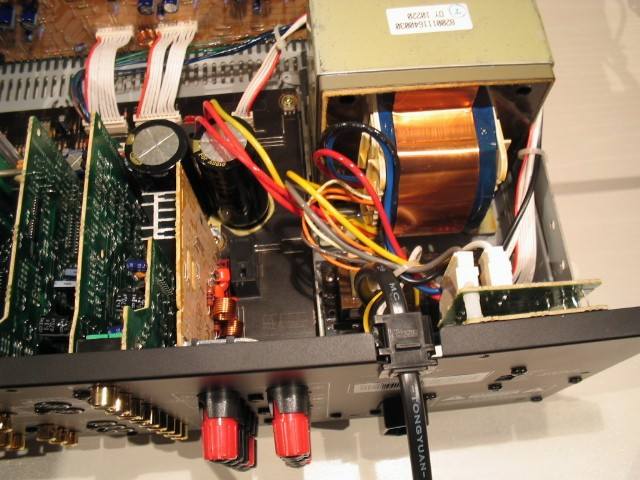

Detalhe
da fonte, conectores dos falantes, cabo de força, fios ultra-coloridos...
![](esotech18.JPG)

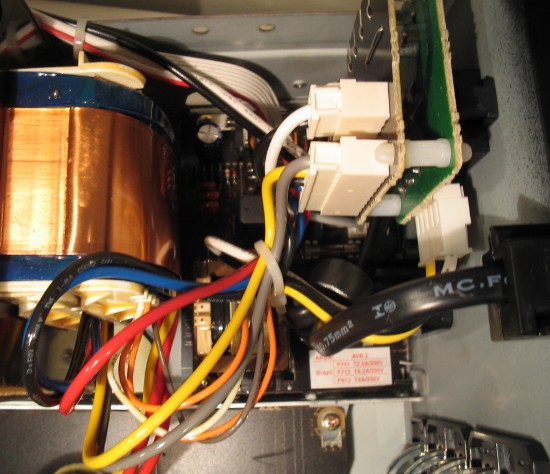

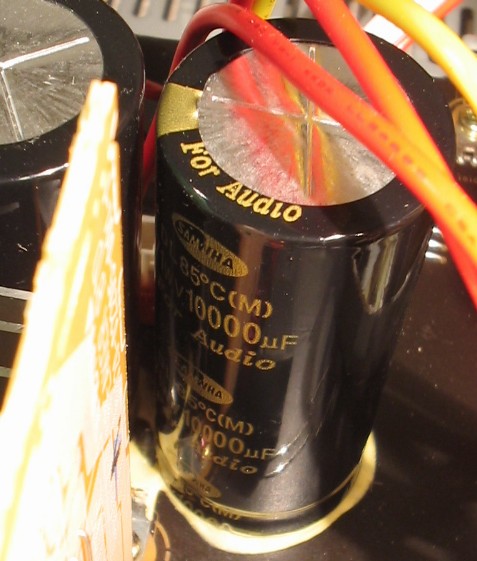

Dois
capacitores de 10.000 uF cada.
![](esotech14.JPG)
Etiqueta
branca próximo da fonte... o que será que está escrito lá?
![](esotech15.JPG)
"AREA
- Brazil" (Um fabricante nacional não iria colar uma etiqueta destas,
não é mesmo?!)
![](esotech13.JPG)

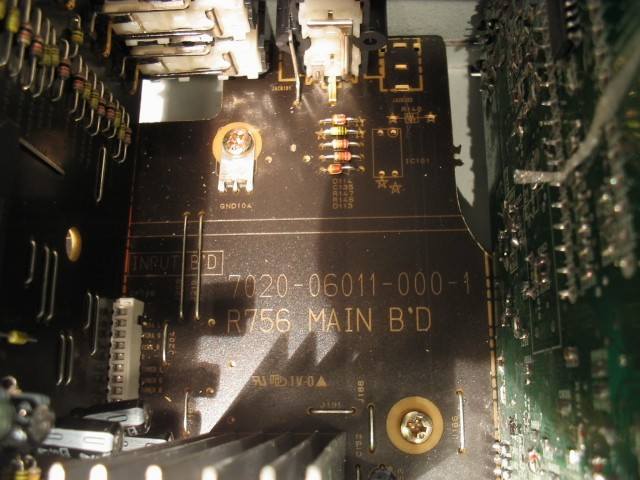

Placa
principal do receiver, onde as demais placas estão "espetadas"
![](esotech08.JPG)

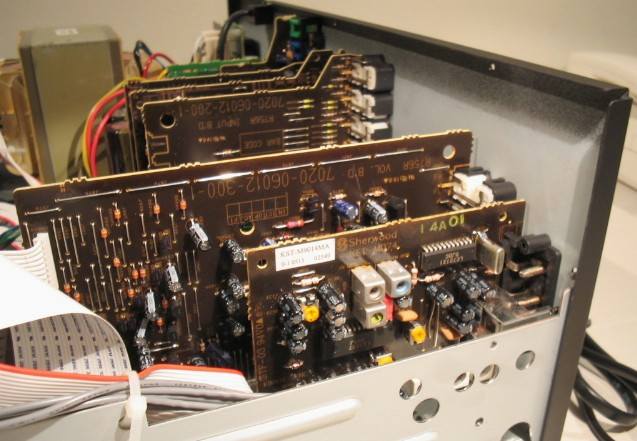

Ôpa!
(um pouco mais perto por favor!)
![](esotech09.JPG)

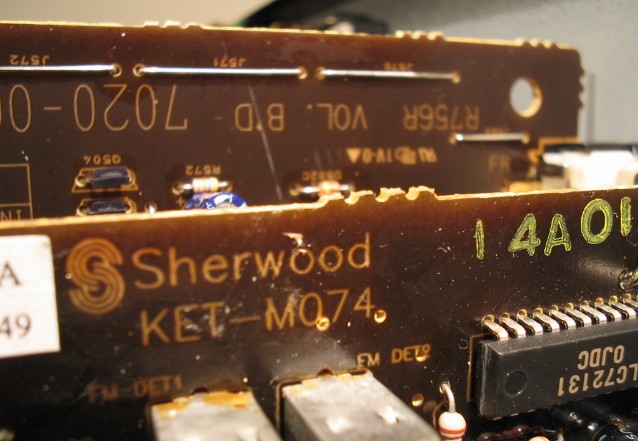

A-ha!
Sherwood!!!
CONCLUSÃO
Gradiente
Esotech DR-5.5HT = Sherwood New Castle R-756
Parece
que o aparelho Gradiente é genuinamente um Sherwood. Não
há indícios que alguma parte tenha sido fabricada ou montada
aqui no Brasil (além do logotipo no painel, a embalagem de papelão e o manual de operação...).
Mesmo
com o fabricante nacional (Gradiente) afirmando que "o aparelho é produzido em Manaus", as
fotos estão aí para você tirar suas próprias conclusões.
Mas isto
não é o mais importante (onde e como foi produzido), o melhor de tudo é que
este receiver Esotech é um excelente aparelho e com ótima
relação custo/benefício!
Maio
de 2004
|
Especificações
Técnicas:
(Válido
para ambos, Gradiente DR-5.5HT ou Sherwood R-756)
Amplifier
Section
|
|
Power
Output, Stereo Mode (20Hz-20kHz) 8 ohms
|
100
W x 2
|
Dynamic
Power (EIA Standard Rating) 8 ohms
4 ohms
2 ohms
|
130W
x 2
200W x 2
250W x 2
|
THD
@ Rated Output (20Hz-20kHz, 8 ohms, Stereo Mode)
|
0.05%
|
IM
Distortion @ Rated Output
|
0.05%
|
Power
Output, Srrnd Mode, L/C/R; 1 kHz; 8 ohms
|
100
W x 3
|
Rear;
1 kHz, 8 ohms
|
100
W x 2
|
All
channels driven, 20 Hz-20kHz, @ 8 ohms
|
|
All
channels driven, 20 Hz-20kHz, @ 4 ohms
|
|
Input
Sensitivity/Impedance
Phono (MM, 47 k ohms)
Line (CD, Tape, Video @ 47 k ohms)
|
--
150 mV
|
Phono
Overload (1 kHz, 0.5 THD) (MM)
|
--
|
Signal-to-Noise
Ratio
Phono (MM)
Line (CD, Tape, Video)
|
--
101 dB
|
Tone
Controls
Bass Left & Right Front (100 Hz)
Treble Left & Right Front (10 kHz)
|
± 10 dB
± 10 dB
|
Cinema
EQ (-1.8 dB @ 1 kHz, -4.5 dB @ 10 kHz)
|
Yes
|
Frequency
Response
Phono (20 Hz-20 kHz, RIAA)
Line (CD, Tape, Video ) -3 dB
Subwoofer (High Pass; Hz/Low Pass; Hz)
|
--
10 Hz-100 kHz
80/80
|
Output
Level (Tape Rec) Level/loop
|
180mV,
2.2k
|
|
|
Video
Section
|
|
Input
Sensitivity/Impedance
|
1V
p-p/ 75 Ohms
|
Output
Level/Impedance
|
1V
p-p/ 75 Ohms
|
Frequency
Response (5 Hz to 100 MHz)
|
±
2dB (to 30MHz)
|
Audio/Video
Features
|
R-756
|
24-bit
Digital Signal Processor
|
CS-49300
|
DSP
Modes
|
5
|
Pre-amp
Outputs L, C, R, LS, 2 CS, RS, 2 Sub
|
5.1
only
|
Rear
Panel A/V Inputs (w/S & composite video)
|
3
|
Wideband
Component Video Inputs and Outputs
|
2/1
|
Audio
Inputs (including tuner)
|
4
|
Phono
Input
|
No
|
Front
Panel A/V Input /with toslink
|
•,
--
|
Independent
Video Record Out Selector
|
•
|
Programmable
Video Input Labeling
|
•
|
Cinema
EQ
|
•
|
DTS/Dolby
Digital Decoders Built-in
|
•
|
Direct
Analog input (number of channels)
|
5.1
|
24-bit
A to D and D to A converters
|
•
|
Optical/Coaxial
digital inputs
|
2,
2
|
Optical
Digital Output
|
•
|
On-Screen
Display from S & composite video
|
•
|
Universal
preprogrammed Remote Control
|
Dedicated
|
|
|
Tuner
Features
|
|
4-Gang
Quartz PLL Synthesized Tuning
|
•
|
Direct
Frequency Input Tuning
|
•
|
Preset
Scan
|
•
|
30
Station Presets (Random)
|
•
|
|
|
FM
Tuner Section
|
|
Usable
Sensitivity (Mono)
|
11.2
dBf
|
50
dB Quieting Sensitivity (Mono/Stereo)
|
14.2
dBf/38 dBf
|
Signal-to-Noise
Ratio @65dBf, Mono/Stereo
|
72
dB/68 dB
|
THD
@ 65 dBf, 1 kHz, Mono/Stereo
|
0.15/0.25
|
Frequency
Response (30 Hz-15 kHz)
|
±1
dB
|
Stereo
Separation (1kHz)
|
45
dB
|
Capture
Ratio
|
1.25
dB
|
AM
Suppression
|
60
dB
|
Selectivity,
Alternate Channel @ 98 MHz, 400 Hz)
|
70
dB
|
Rejection Ratio
|
80
dB
|
IF
Rejection Ratio
|
120
dB
|
Spurious
Rejection Ratio
|
70
dB
|
Descrição
do fabricante:
(retirado
do site da Gradiente)
Receiver
Dolby Digital/DTS - Decodifica o sinal Dolby
Digital ou DTS para a distribuição através de 6
canais de áudio totalmente independentes. O resultado
é um som espetacular e uma sensação de envolvimento
total. O Dolby Digital e o DTS são os sistemas
digitais de surround utilizados nas melhores salas de
cinema do mundo. |
Potência
de 5 x 100W RMS - Alta potência e fidelidade do
som. Ideal para um Home Theater de alta performance.
Potência nominal com carga de 8 ohms, 1 kHz e DHT
0,05%. |
Conversor
Digital/Analógico de áudio de 96kHZ/24BITS -
Permite a mais alta fidelidade de som na reprodução
de DVD´s, CD´s e discos especiais de áudio com
gravação em 96kHZ/24BITS. |
Diferentes
modos de surround - O DR 5.5HT permite a seleção
entre 8 diferentes modos de surround: Dolby Digital,
Dolby Pro-logic, DTS, Dolby Virtual, Circle Surround,
Theater, Hall e Stadium. Possui ainda a opção AUTO
que seleciona automaticamente o modo de surround de
acordo com o sinal recebido. |
Test
Tone - Ajuste independente do volume das cinco
caixas acústicas e do subwoofer nos sistemas Dolby
Digital e DTS. |
Delay
Time - Permite o ajuste do tempo de retardo em até
15 milissegundos para a saída de som nas caixas
surround, e de até 15 milissegundos para a caixa
central, aumentando a sensação de envolvimento do
filme. |
Ajuste
de brilho do display - A iluminação do display
do receiver pode ser ajustada em 3 diferentes níveis,
adaptando-se melhor ao seu ambiente. |
Ajuste
preciso e personalizado do som - Além das funções
de Test Tone e Delay Time, o DR 5.5HT permite que
sejam feitos ajustes precisos para os sons graves e
agudos. Além disso, possui funções como a RE-EQ,
que adapta o som dos filmes para melhor reprodução
em Home Theater, e Late Night, que ameniza os picos de
som em um filme. Com todas estas funções, você
sempre terá o melhor som adaptado ao seu ambiente e
ao seu gosto. |
Tuner
Digital AM/FM - Permite a programação de até 30
emissoras. |
Video
Label - Permite a nomeação das fontes de entrada
conectadas ao DR 5.5HT, promovendo fácil identificação
dos aparelhos. |
OSD
Menu - Menu na tela para fácil acesso às funções
e visualização dos ajustes do receiver. |
Sleep
Timer - Permite o desligamento automático do
produto após um período de tempo predeterminado. |
Bivolt
110/220V - O DR 5.5HT pode ser alimentado por rede
elétrica 110 ou 220V, o que facilita o uso em
qualquer região. |
Controle
Multi Jog - Controle versátil que possibilita
acesso rápido e fácil às diversas funções do
aparelho. |
Controle
Remoto Multibrand - Permite o comando de diversos
aparelhos que estejam conectados ao receiver, como DVD
Players, receptores de antena digital e de TV a cabo,
TV´s e videocassetes de diversas marcas.
|
CONEXÕES: |
1 SAÍDA
COMPONENT VIDEO - Saída especial de vídeo que
proporciona o melhor aproveitamento da resolução da
imagem, a pureza e definição das cores, promovendo
cenas de incrível realismo. |
2 SAÍDAS
S-VÍDEO - Saídas que permitem imagens com maior
resolução e menos interferências do que as obtidas
pelas saídas de vídeo composto. |
2 SAÍDAS
A/V COMPOSTAS - Permitem a conexão ao
videocassete para gravação do sinal recebido pelo
receiver e conexão com o monitor de vídeo. |
1 SAÍDA
DE ÁUDIO DIGITAL ÓPTICA - Possibilita que o DR
5.5HT seja ligado a outros aparelhos, como um gravador
digital de áudio. A conexão digital óptica
apresenta maior imunidade a interferências. |
SAÍDA
PARA CAIXAS ACÚSTICAS |
4
ENTRADAS A/V COMPOSTAS (3 TRASEIRAS + 1 FRONTAL) -
Para conexão de diversas fontes de áudio e vídeo,
como videocassete, receptor de TV por assinatura,
videogames entre outras. |
2
ENTRADAS DE ÁUDIO DIGITAIS ÓPTICAS E 2 ENTRADAS DE
ÁUDIO DIGITAIS COAXIAIS - Permitem receber e
amplificar o sinal de áudio das fontes conectadas ao
DR 5.5HT e conectar outros tipos de aparelho de som. |
2
ENTRADAS COMPONENT VIDEO E 4 ENTRADAS S-VÍDEO (3
TRASEIRAS + 1 FRONTAL) - Variedade de conexões
para integrar fontes de vídeo como DVD-player,
receptor digital de TV por assinatura via satélite,
videocassete, decodificadores de sinal de HDTV, entre
outros aparelhos. |
1
ENTRADA AUXILIAR - Entrada para conexão de fonte
de áudio adicional |
1
ENTRADA PARA CD - Para conexão de um CD-player ou
changer. |
1
ENTRADA/SAÍDA TAPE MONITOR PLAY/REC - Permite a
conexão de um duplo cassete deck, possibilitando o
monitoramento da gravação. |
ENTRADA
DE 6 CANAIS DE ÁUDIO INDEPENDENTES - Permite a
reprodução do sinal de qualquer outro tipo de
decodificador com saída para 5.1 canais, como por
exemplo, aparelhos de DVD-Áudio ou Super Áudio CD. |
SAÍDA
FRONTAL PARA FONES DE OUVIDO - Permite o uso
individual do aparelho. |
TOMADA
DE ENERGIA PARA EQUIPAMENTO EXTERNO - Possibilita
que outro aparelho seja ligado ao receiver. |
PRE-OUT
- 6 saídas, incluindo a do subwoofer, para conexão
com amplificador externo. |
Garantia do fabricante: 1
ano
Dimensões: 44 x16,5
x 38 cm (LxAxP)
Peso Líquido: 13
kg![](http://www.gradiente.com/img/px.gif)
Download
do manual de instrução e operação
Manual
de Instruções DR-5.5HT parte 1 (Formato pdf - 955 KB)
Manual
de Instruções DR5.5HT parte 2 (Formato pdf - 2,2 MB)
|
