CCE: Amplificador


Você está na seção MUSEU VIRTUAL do site. Não comercializamos estes equipamentos. As informações e imagens contidas nesta página servem apenas como referência. Para ver os equipamentos comercializados pela Audiorama acesse a nossa Loja Virtual.



Modelos

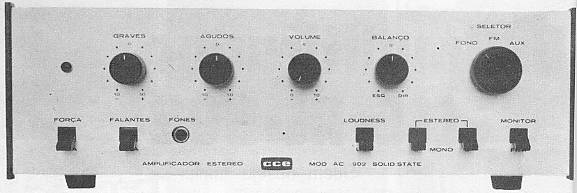

Stereo Amplifier AC-902



Super-Foto



Especificações Técnicas



Potência de saída por canal

21W RMS especif. / 13,5W medida (8 Ohms)



30W RMS especif. / 16W medida (4 Ohms)



18W RMS especif. / 9W medida (16 Ohms)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

20Hz - 20kHz (+/-2dB)

Distorção Harmônica Total (THD)

0,2% especif. / 0,6% medida

Distorção por Intermodulação

2,8%, 2,3%, 5% (100mV, 1W, 10W) medida

Fator de Amortecimento (Damping)

50 especif. / 42 medida (1kHz, 8 Ohms)

Relação Sinal/Ruído

75dB especif. / 64dB medida (Phono)



80dB especif. / 77dB medida (Line)

Separação entre canais (Diafonia)

51dB medida

Sensibilidade e Impedância

4mV especif. / 10mV medida (Phono Magnético)



220mV especif. / 310mV medida (Phono Cerâmico)



180mV especif. / 140mV medida (Line)

Controle de tonalidade

+/-10dB a 100Hz (Graves)



+/-10dB a 10kHz (Agudos)

Loudness (-30dB)

+11dB a 100Hz, +1dB a 10kHz

Alimentação

110/220V (50/60Hz)

Consumo

10W (repouso) / 200W (plena carga)

Dimensões

330 x 110 x 280 mm (LxAxP)

Peso

4,2 Kg

Ano

1975 ~ 1976

Obs

Nas especificações deste aparelho constam dois valores, o primeiro é o especificado no manual do fabricante, o segundo valor é o resultado de medições em laboratório, pela "Revista do Som" (uma publicação da época)

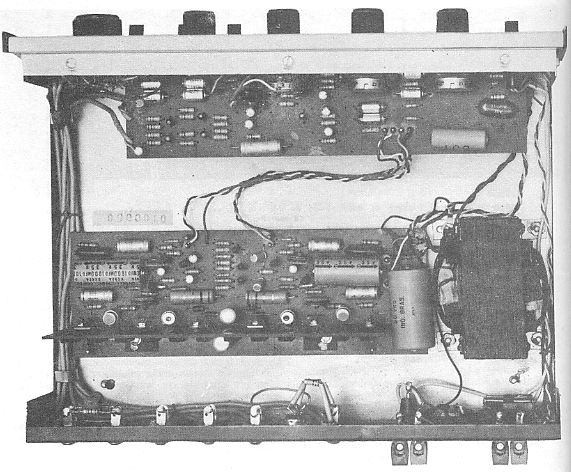

Super-Foto

Subir Subir




Stereo Amplifier AC-902M



Super-Foto



Especificações Técnicas



Potência de saída por canal

50W IHF (4 Ohms, provavelmente)



Subir Subir

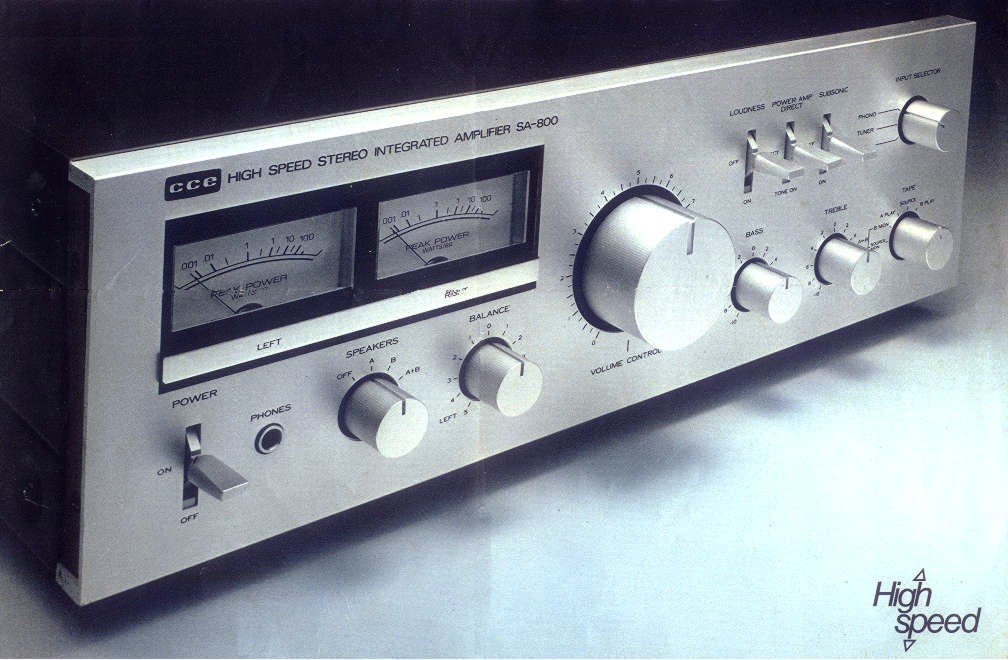

Stereo Amplifier SA-800



Super-Foto



Especificações Técnicas



Potência de saída por canal

70W RMS (8 Ohms, 1kHz)



83W RMS (4 Ohms, 1kHz)



160W Potência Dinâmica (4 Ohms)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

2Hz - 300kHz (+0dB, -3dB)

Distorção Harmônica Total (THD)

0,03%

Distorção por Intermodulação

0,006% (à máx. Pot. RMS em 8 ohms)

Fator de Amortecimento

60 (20Hz a 20kHz, 8 ohms)

Relação Sinal/Ruído

86dB (Phono)



105dB (Line)

Sensibilidade e Impedância

2,5 mV (Phono) / 47 k Ohms



150mV (Line) / 47 k Ohms

Overload

240mV (Phono) para 0,02% THD a 1kHz

Controles de Tonalidade

+/-10dB a 100Hz (Graves)



+/-10dB a 10kHz (Agudos)

Loudness (-30dB)

+8dB a 100Hz

Subsonic Filter

18Hz, 6dB/oitava

Slew Rate

100v/us

Rise Time

1 us

Alimentação

110/220V (50/60Hz)

Consumo

25W sem sinal



270W à máx. potência

Dimensões

440 x 153 x 407 mm (LxAxP)

Peso

10,7 Kg

Obs

O projeto do SA-800 tem como base o amplificador Kenwood KA-501



Amplificador Kenwood KA-501, idêntico ao CCE SA-800

Subir Subir




Stereo Amplifier SA-2020





Especificações Técnicas



Potência de saída por canal

20W RMS (8 Ohms)



35W RMS (4 Ohms)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

10Hz - 40kHz (+/-3dB)

Distorção Harmônica Total (THD)

0,04% (Pot. máx.)

Distorção por Intermodulação

0,9% (Pot. máx.)

Fator de Amortecimento (Damping)

40 (1kHz, 8 Ohms)

Relação Sinal/Ruído

70dB (Phono) IHF, Curva A



75dB (Line)

Sensibilidade e Impedância

2,5 mV (Phono) / 47 k Ohms



150mV (Line) / 47 k Ohms

Controle de tonalidade

+/-10dB a 100Hz (Graves)



+/-10dB a 10kHz (Agudos)

Loudness (-30dB)

+10dB a 100Hz, +6dB a 10kHz

Lo Filter

-12dB a 10Hz (Filtro Sub-sônico)

Muting

-20dB

Alimentação

110/135/220V (50/60Hz)

Dimensões

415 x 130 x 293 mm (LxAxP)

Peso

6,7 Kg



Subir Subir

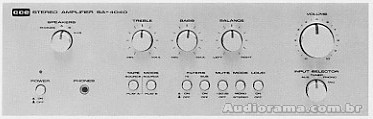

Stereo Amplifier SA-4040





Especificações Técnicas



Potência de saída por canal

40W RMS (8 Ohms)



70W RMS (4 Ohms)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

10Hz - 40kHz (+/-3dB)

Distorção Harmônica Total (THD)

0,035% (Pot. máx.)

Distorção por Intermodulação

0,4% (Pot. máx.)

Fator de Amortecimento (Damping)

60 (1kHz, 8 Ohms)

Relação Sinal/Ruído

70dB (Phono) IHF, Curva A



75dB (Line)

Sensibilidade e Impedância

2,5 mV (Phono) / 47 k Ohms



150mV (Line) / 47 k Ohms

Controle de tonalidade

+/-10dB a 100Hz (Graves)



+/-10dB a 10kHz (Agudos)

Loudness (-30dB)

+6dB a 100Hz, +9dB a 10kHz

Lo Filter

-12dB a 10Hz (Filtro Sub-sônico)

Hi Filter

-6dB a 10kHz

Muting

-20dB

Alimentação

110/135/220V (50/60Hz)

Dimensões

415 x 130 x 293 mm (LxAxP)

Peso

8 Kg



Subir Subir




Stereo Amplifier SA-6060





Especificações Técnicas



Potência de saída por canal

60W RMS (8 Ohms)



98W RMS (4 Ohms)



84W IHF (8 Ohms)



120W IHF (4 Ohms)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

10Hz - 30kHz (-3dB)



20Hz - 20kHz (+/-0,5dB) 60W RMS, 8 Ohms

Distorção Harmônica Total (THD)

0,1% (Pot. máx.)

Distorção por Intermodulação

0,4% (Pot. máx.)

Fator de Amortecimento (Damping)

40  (1kHz, 8 Ohms)

Relação Sinal/Ruído

85dB (Seção amplificadora)



65dB (Phono)



70dB (Line)

Sensibilidade e Impedância

2,5 mV (Phono) / 47 k Ohms



150mV (Line) / 47 k Ohms



775mV (Power In) / 47 k Ohms



775mV (Pre Out) / 10 k Ohms

Phono Overload

280mV (3% DHT)

Controle de tonalidade

+/-10dB a 100Hz (Graves)



+/-10dB a 10kHz (Agudos)

Loudness (-30dB)

+8dB a 100Hz, +5dB a 10kHz

Lo Filter

-20dB a 16Hz (Filtro Sub-sônico)

Hi Filter

-6dB a 10kHz

Muting

-20dB

Alimentação

110/135/220V (50/60Hz)

Dimensões

415 x 130 x 293 mm (LxAxP)

Peso

12 Kg



Subir Subir

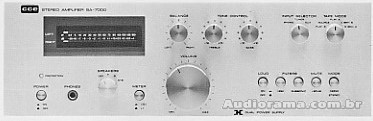

Stereo Amplifier SA-7000





Especificações Técnicas



Potência de saída por canal

60W RMS (8 Ohms)



98W RMS (4 Ohms)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

10Hz - 30kHz (-3dB)

Distorção Harmônica Total (THD)

0,1% (Pot. máx.)

Distorção por Intermodulação

0,4% (Pot. máx.)

Fator de Amortecimento (Damping)

40  (1kHz, 8 Ohms)

Relação Sinal/Ruído

85dB (Seção amplificadora)



65dB (Phono)



70dB (Line)

Sensibilidade e Impedância

2,5 mV (Phono) / 47 k Ohms



150mV (Line) / 47 k Ohms



775mV (Power In) / 47 k Ohms



775mV (Pre Out) / 10 k Ohms

Phono Overload

280mV (3% DHT)

Controle de tonalidade

+/-10dB a 100Hz (Graves)



+/-10dB a 10kHz (Agudos)

Loudness (-30dB)

+8dB a 100Hz, +5dB a 10kHz

Lo Filter

-20dB a 16Hz (Filtro Sub-sônico)

Hi Filter

-6dB a 10kHz

Muting

-20dB

Alimentação

110/135/220V (50/60Hz)

Dimensões

415 x 130 x 293 mm (LxAxP)

Peso

12 Kg



Subir Subir




Créditos Especiais:



SA-800 - Fotos gentilmente enviadas por Carlos Herz
