Polyvox: Caixa Acústica


Você está na seção MUSEU VIRTUAL do site. Não comercializamos estes equipamentos. As informações e imagens contidas nesta página servem apenas como referência. Para ver os equipamentos comercializados pela Audiorama acesse a nossa Loja Virtual.



Modelos

Modelos




AA-21G





Especificações Técnicas



Sistema

Bass Reflex

Potência máxima

40W IHF

Impedância

8 Ohms

Resposta de freqüência

50Hz - 20kHz

Sensibilidade

99dB (1W/1m)

Número de vias

3

Freqüência de transição

1,3kHz / 5kHz

Atenuação do divisor

6dB/oitava

Woofer

1 falante de 8"

Midrange

1 falante de 4"

Tweeter

1 falante de 2"3/4

Dimensões

318 x 490 x 278 mm (LxAxP)

Peso

12 Kg

Ano

1976

Obs

Diferenças de acabamento da AA-21:

AA-21G..... Madeira de lei, tela de tecido c/ grade metálica oxidada

AA-21D..... Madeira de lei, tela de tecido c/ frizo de alumínio anodizado

AA-21DW.. Pintura laqueada em branco, tela de tecido e frizo de alumínio anodizado



Subir Subir

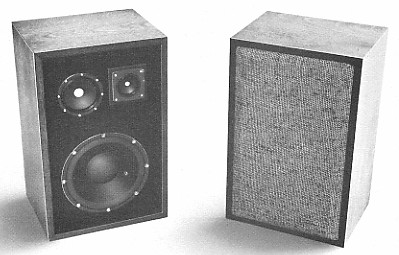

AQUARIUS



Super-Foto



Especificações Técnicas



Sistema

Suspensão Acústica

Potência máxima

75W IHF

Impedância

8 Ohms

Resposta de freqüência

20Hz - 23kHz

Sensibilidade

92dB (1W/1m)

Número de vias

3

Freqüência de transição

600Hz / 7kHz

Atenuação do divisor

6dB/oitava

Woofer

1 falante de 10"

Midrange

1 falante de 5"

Tweeter

1 falante de 2"3/4

Dimensões

358 x 580 x 305 mm (LxAxP)

Peso

15 Kg

Ano

1976

Obs

-

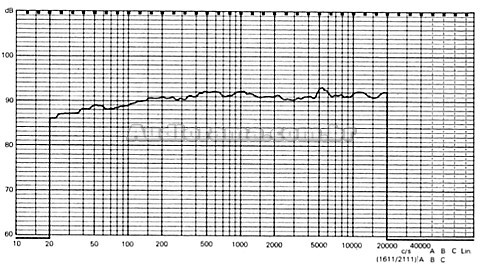

Resposta de Freqüência - Caixa Acústica AQUARIUS



*Note a ampla faixa da resposta de freqüência (20Hz a 23kHz) praticamente plana!

Subir Subir




MAXI-6V





Especificações Técnicas



Sistema Acústico

Bass Reflex (c/ duto sintonizado)

Potência máxima

15W IHF

Impedância

8 Ohms

Resposta de freqüência

65Hz - 20kHz

Sensibilidade

?

Número de vias

2

Freqüência de transição

2,5kHz

Atenuação do divisor

6dB/oitava

Woofer

1 falante de 6"

Tweeter

1 falante de 2"3/4

Dimensões

250 x 380 x 210 mm (LxAxP)

Peso

5,5 Kg

Ano

1976



Subir Subir




NOVA-6





Especificações Técnicas



Sistema Acústico

Bass Reflex (c/ duto sintonizado)

Potência máxima

15W IHF

Impedância

8 Ohms

Resposta de freqüência

65Hz - 18kHz

Sensibilidade

?

Número de vias

1

Freqüência de transição

2,5kHz

Atenuação do divisor

6dB/oitava

Woofer

1 falante de 6" (full-range)

Dimensões

250 x 380 x 210 mm (LxAxP)

Peso

5 Kg

Ano

1976



Subir Subir

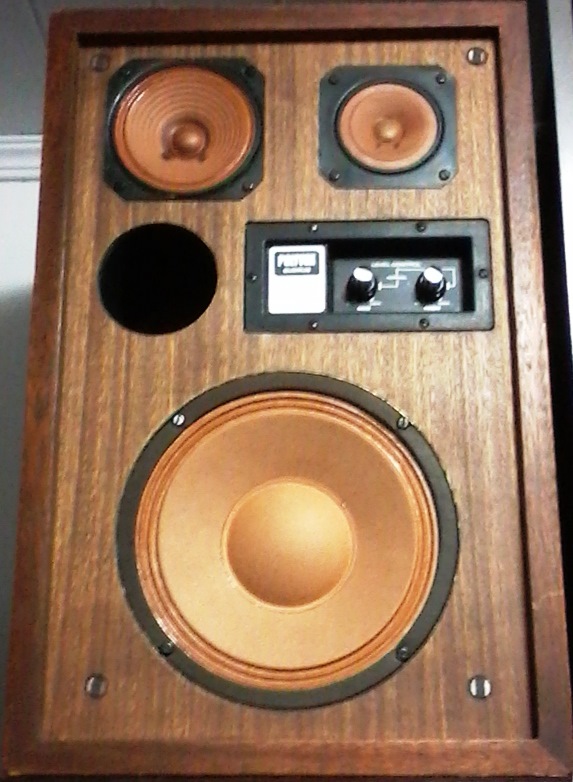

QUORUS



Super-Foto





Especificações Técnicas



Sistema Acústico

Bass Reflex

Potência máxima

30W RMS / 40W IHF

Impedância

8 Ohms

Resposta de freqüência

50Hz - 20kHz

Sensibilidade

?

Número de vias

3

Freqüência de transição

?

Atenuação do divisor

?

Woofer

1 falante de 8"

Midrange

1 falante de 4"

Tweeter

1 falante de 2"3/4

Dimensões

?

Peso

?

Ano

1976



Subir Subir




SA-8G





Especificações Técnicas



Sistema Acústico

Suspensão Acústica

Potência máxima

45W IHF

Impedância

8 Ohms

Resposta de freqüência

35Hz - 20kHz

Sensibilidade

?

Número de vias

3

Freqüência de transição

1,2kHz / 5kHz

Atenuação do divisor

6dB/oitava

Woofer

1 falante de 8"

Midrange

1 falante de 4"

Tweeter

1 falante de 2"3/4

Dimensões

318 x 490 x 278 mm (LxAxP)

Peso

11,5 Kg

Ano

1976



Subir Subir




SC-10





Especificações Técnicas



Sistema Acústico

Bass Reflex (c/ duto sintonizado)

Potência máxima

45W IHF

Impedância

8 Ohms

Resposta de freqüência

45Hz - 20kHz

Sensibilidade

100dB (1W/1m)

Número de vias

3

Freqüência de transição

1,3kHz / 5kHz

Atenuação do divisor

6dB/oitava

Woofer

1 falante de 10"

Midrange

1 falante de 4"

Tweeter

1 falante de 2"3/4

Dimensões

360 x 580 x 285 mm (LxAxP)

Peso

15 Kg

Ano

1976



Subir Subir




SC-12E





Especificações Técnicas



Sistema Acústico

Bass Reflex (c/ duto sintonizado)

Potência máxima

60W RMS / 90W IHF

Impedância

8 Ohms

Resposta de freqüência

25Hz - 20kHz

Sensibilidade

100dB (1W/1m)

Número de vias

3

Freqüência de transição

1,2kHz / 5kHz

Atenuação do divisor

6dB/oitava

Woofer

1 falante de 12"

Midrange

1 falante de 4"

Tweeter

1 falante de 2"3/4

Dimensões

405 x 632 x 320 mm (LxAxP)

Peso

22 Kg

Ano

1976



Subir Subir




VOX 20





Especificações Técnicas



Sistema Acústico

Bass Reflex (c/ duto sintonizado)

Potência máxima

20W IHF

Impedância

8 Ohms

Resposta de freqüência

? Hz - 20kHz

Sensibilidade

93dB (1W/1m)

Número de vias

2

Freqüência de transição

3,8kHz

Atenuação do divisor

6dB/oitava

Woofer

1 falante de 6"

Tweeter

1 falante de 2"

Dimensões

250 x 400 x 200 mm (LxAxP)

Peso

6 Kg

Ano

1977



Subir Subir




VOX 40





Especificações Técnicas



Sistema Acústico

Bass Reflex (c/ duto sintonizado)

Potência máxima

40W IHF

Impedância

8 Ohms

Resposta de freqüência

60Hz - 20kHz

Sensibilidade

98dB (1W/1m)

Número de vias

2

Freqüência de transição

3kHz

Atenuação do divisor

6dB/oitava

Woofer

1 falante de 8"

Tweeter

1 falante de 2"3/4

Dimensões

318 x 490 x 235 mm (LxAxP)

Peso

8 Kg

Ano

1977



Subir Subir




VOX 50





Especificações Técnicas



Sistema Acústico

Bass Reflex (c/ duto sintonizado)

Potência máxima

50W IHF

Impedância

8 Ohms

Resposta de freqüência

50Hz - 20kHz

Sensibilidade

99dB (1W/1m)

Número de vias

3

Freqüência de transição

1,3kHz / 5kHz

Atenuação do divisor

6dB/oitava

Woofer

1 falante de 8"

Midrange

1 falante de 4"

Tweeter

1 falante de 2"1/2

Dimensões

320 x 490 x 280 mm (LxAxP)

Peso

12 Kg

Ano

1977



Subir Subir




VOX 70 / VOX-60





Especificações Técnicas



Sistema Acústico

Bass Reflex (c/ duto sintonizado)

Potência máxima

70W IHF (60W IHF)*

Impedância

8 Ohms

Resposta de freqüência

40Hz - 20kHz (45Hz - 20kHz)*

Sensibilidade

100dB (1W/1m)

Número de vias

3

Freqüência de transição

1,3kHz / 5kHz

Atenuação do divisor

6dB/oitava

Woofer

1 falante de 10"

Midrange

1 falante de 4"

Tweeter

1 falante de 2"1/2 (2"3/4)*

Dimensões

360 x 580 x 280 mm (LxAxP)

Peso

15 Kg

Ano

1977 (1976)*

Obs

* Especificações da VOX 60.

Após o lançamento da "nova" linha de caixas Polyvox, o modelo VOX 60 passou a ser chamado VOX 70



Subir Subir




VOX 100





Especificações Técnicas



Sistema Acústico

Bass Reflex (c/ duto sintonizado)

Potência máxima

100W IHF

Impedância

8 Ohms

Resposta de freqüência

25Hz - 20kHz

Sensibilidade

100dB (1W/1m)

Número de vias

3

Freqüência de transição

1,2kHz / 5kHz

Atenuação do divisor

6dB/oitava

Woofer

1 falante de 12"

Midrange

1 falante de 4"

Tweeter

1 falante de 2"1/2

Dimensões

400 x 630 x 320 mm (LxAxP)

Peso

20 Kg

Ano

1977



Subir Subir




POLYVOX 25





Especificações Técnicas



Sistema Acústico

Suspensão Acústica

Potência máxima

25W IHF

Impedância

8 Ohms

Resposta de freqüência

? Hz - 20kHz

Sensibilidade

92dB (1W/1m)

Número de vias

2

Freqüência de transição

2,5kHz

Atenuação do divisor

6dB/oitava

Woofer

1 falante de 5"

Tweeter

1 falante de 2" com "horn" (corneta)

Dimensões

170 x 260 x 160 mm (LxAxP)

Peso

3,6 Kg

Ano

1977



Subir Subir




POLYVOX 45





Especificações Técnicas



Sistema Acústico

Suspensão Acústica

Potência máxima

45W IHF

Impedância

8 Ohms

Resposta de freqüência

35Hz - 20kHz

Sensibilidade

93dB (1W/1m)

Número de vias

3

Freqüência de transição

1kHz / 10kHz

Atenuação do divisor

6dB/oitava

Woofer

1 falante de 8"

Midrange

1 falante de 5"

Tweeter

1 falante de 2"

Dimensões

320 x 490 x 300 mm (LxAxP)

Peso

12 Kg

Ano

1977



Subir Subir




POLYVOX 75





Especificações Técnicas



Sistema Acústico

Suspensão Acústica

Potência máxima

75W IHF

Impedância

8 Ohms

Resposta de freqüência

30Hz - 20kHz

Sensibilidade

94dB (1W/1m)

Número de vias

3

Freqüência de transição

1kHz / 9kHz

Atenuação do divisor

6dB/oitava

Woofer

1 falante de 10"

Midrange

1 falante de 5"

Tweeter

1 falante de 2"

Dimensões

360 x 590 x 300 mm (LxAxP)

Peso

15 Kg

Ano

1977



Subir Subir

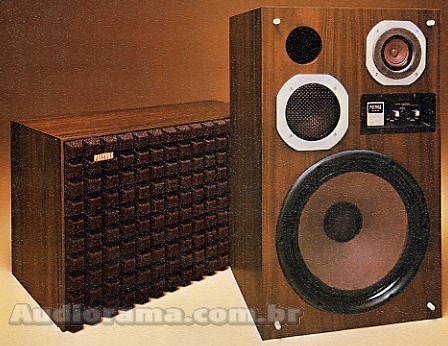

POLYVOX 95 / POLYVOX 90 / OPUS 90



Super-Foto



Especificações Técnicas



Sistema Acústico

Bass Reflex (c/ duto sintonizado)

Potência máxima

48W RMS / 95W IHF

Impedância

8 Ohms

Resposta de freqüência

30Hz - 25kHz

Sensibilidade

97dB** (1W/1m)

Número de vias

3

Freqüência de transição

1,5kHz / 8kHz

Atenuação do divisor

6dB/oitava

Woofer

1 falante de 12"

Midrange

1 falante de 5"

Tweeter

1 falante de 2" (c/ anel externo de espuma)

Dimensões

360 x 600 x 280 mm (LxAxP) sem a tela de espuma

Peso

19,2 Kg

Ano

1977

Obs

* Anteriormente este modelo chamava-se OPUS 90, depois POLYVOX 90 e por fim POLYVOX 95 (os 3 modelos referem-se a mesma caixa acústica)



**A sensibilidade especificada num catálogo destinado a exportação é de 92dB e não 97dB como aparece no panfleto original brasileiro.



Subir Subir

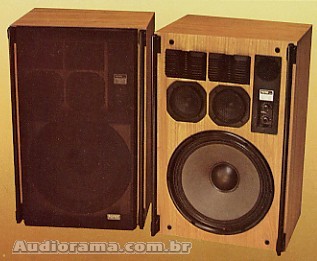

POLYVOX 145





Especificações Técnicas



Sistema Acústico

Bass Reflex (c/ duto sintonizado)

Potência máxima

80W RMS / 145W IHF

Impedância

8 Ohms

Resposta de freqüência

25Hz - 25kHz

Sensibilidade

99dB** (1W/1m)

Número de vias

3

Freqüência de transição

650Hz / 7kHz

Atenuação do divisor

12dB/oitava

Woofer

1 falante de 15"

Midrange

2 falantes de 5"

Tweeter

2 falantes de 2" (c/ lentes acústicas)

Dimensões

480 x 760 x 410 mm (LxAxP) com a tela instalada

Peso

39 Kg

Ano

1977

Obs

* Modelo também conhecido como VOX 145 que integrou a versão de lançamento da Linha 5000



**A sensibilidade especificada num catálogo destinado a exportação é de 94dB e não 99dB como aparece no panfleto original para o Brasil.



Subir Subir




VOX 30S





Especificações Técnicas



Sistema Acústico

Bass Reflex

Potência máxima

17W RMS / 30W IHF

Impedância

8 Ohms

Resposta de freqüência

55Hz - 19kHz

Sensibilidade

91dB (1W/1m)

Número de vias

2

Freqüência de transição

3,5kHz

Atenuação do divisor

6dB/oitava

Woofer

1 falante de 8"

Tweeter

1 falante de 2"

Dimensões

300 x 450 x 220 mm (LxAxP)

Peso

6 Kg

Ano

-



Subir Subir




VOX 40S





Especificações Técnicas



Sistema Acústico

Bass Reflex

Potência máxima

23W RMS / 40W IHF

Impedância

8 Ohms

Resposta de freqüência

50Hz - 19kHz

Sensibilidade

92dB (1W/1m)

Número de vias

2

Freqüência de transição

3,5kHz

Atenuação do divisor

6dB/oitava

Woofer

1 falante de 8"

Tweeter

1 falante de 2"

Dimensões

330 x 490 x 220 mm (LxAxP)

Peso

8 Kg

Ano

-



Subir Subir




VOX 50S





Especificações Técnicas



Sistema Acústico

Bass Reflex

Potência máxima

28W RMS / 50W IHF

Impedância

8 Ohms

Resposta de freqüência

50Hz - 20kHz

Sensibilidade

92dB (1W/1m)

Número de vias

3

Freqüência de transição

1kHz / 5kHz

Atenuação do divisor

6dB/oitava

Woofer

1 falante de 8"

Midrange

1 falante de 5"

Tweeter

1 falante de 2"

Dimensões

360 x 540 x 250 mm (LxAxP)

Peso

12 Kg

Ano

-



Subir Subir




VOX 70S





Especificações Técnicas



Sistema Acústico

Bass Reflex

Potência máxima

39W RMS / 70W IHF

Impedância

8 Ohms

Resposta de freqüência

40Hz - 20kHz

Sensibilidade

93dB (1W/1m)

Número de vias

3

Freqüência de transição

900Hz / 5kHz

Atenuação do divisor

6dB/oitava

Woofer

1 falante de 10"

Midrange

1 falante de 5"

Tweeter

1 falante de 2"

Dimensões

390 x 580 x 260 mm (LxAxP)

Peso

15 Kg

Ano

-



Subir Subir




VOX 100S





Especificações Técnicas



Sistema Acústico

Bass Reflex

Potência máxima

57W RMS / 100W IHF

Impedância

8 Ohms

Resposta de freqüência

30Hz - 20kHz

Sensibilidade

95dB (1W/1m)

Número de vias

3

Freqüência de transição

900Hz / 5kHz

Atenuação do divisor

6dB/oitava

Woofer

1 falante de 12"

Midrange

1 falante de 5"

Tweeter

1 falante de 2"

Dimensões

430 x 620 x 285 mm (LxAxP)

Peso

20 Kg

Ano

-



Subir Subir




VOX 150S





Especificações Técnicas



Sistema Acústico

Bass Reflex

Potência máxima

75W* RMS / 80W* RMS / 150W IHF

Impedância

8 Ohms

Resposta de freqüência

25Hz - 25kHz

Sensibilidade

96dB (1W/1m)

Número de vias

3

Freqüência de transição

?

Atenuação do divisor

12dB/oitava

Woofer

1 falante de 15"

Midrange

2 falantes de 5"

Tweeter

2 falantes de 2" (ref. NT-1FS)

Dimensões

500 x 890 x 321 mm (LxAxP)

Peso

45 Kg

Ano

-

Obs

*Potencia RMS: Na caixa está indicado 75W, porém em alguns manuais consta 80W.



Subir Subir




MONITOR I





Especificações Técnicas



Sistema Acústico

Suspensão Acústica

Potência máxima

35 W RMS / 70W IHF

Impedância

6 Ohms

Resposta de freqüência

30Hz - 20kHz

Sensibilidade

92dB (1W/1m)

Número de vias

3

Freqüência de transição

?

Atenuação do divisor

?

Woofer

1 falante de 10"

Midrange

1 falante de 5"

Tweeter

1 falante do tipo "Hard Dome"

Dimensões

380 x 630 x 310 mm (LxAxP)

Peso

17 Kg

Ano

1980



Subir Subir




MONITOR II





Especificações Técnicas



Sistema Acústico

Suspensão Acústica

Potência máxima

45W RMS / 90W IHF

Impedância

6 Ohms

Resposta de freqüência

25Hz - 25kHz

Sensibilidade

94dB (1W/1m)

Número de vias

4

Freqüência de transição

800Hz / 8kHz / 18kHz

Atenuação do divisor

12dB/oitava

Woofer

1 falante Novik de 12"

Midrange

1 falante Novik de 5"

Tweeter

2 falantes Novik, sendo 1 super-tweeter de 2" e 1 tweeter do tipo "Hard Dome"

Dimensões

440 x 720 x 350 mm (LxAxP)

Peso

24 Kg

Acabamento

Folhação em Bicuíba tingida

Ano

1980



Subir Subir




PROJECT 83





Especificações Técnicas



Sistema Acústico

Suspensão Acústica

Potência máxima

60W RMS

Impedância

8 Ohms

Resposta de freqüência

?

Sensibilidade

88,5dB (1W/1m)

Número de vias

3

Freqüência de transição

900Hz / 5,5kHz

Atenuação do divisor

6dB/oitava

Woofer

1 falante de 8"

Midrange

1 falante de 5" (Domo de Seda)

Tweeter

1 falante de 3" (Domo de Seda)

Dimensões

282 x 420 x 245 mm (LxAxP)

Peso

11,5 Kg

Ano

-



Subir Subir




PROJECT 103





Especificações Técnicas



Sistema Acústico

Suspensão Acústica

Potência máxima

80W RMS

Impedância

8 Ohms

Resposta de freqüência

35Hz ~ 20kHz

Sensibilidade

88dB (1W/1m)

Número de vias

3

Freqüência de transição

1,2kHz / 5,5kHz

Atenuação do divisor

18dB/oitava

Woofer

1 falante de 10"

Midrange

1 falante de 5" (Domo de Seda)

Tweeter

1 falante de 3" (Domo de Seda)

Dimensões

315 x 490 x 285 mm (LxAxP)

Peso

12,2 Kg

Ano

-



Subir Subir




PROJECT 123





Especificações Técnicas



Sistema Acústico

Suspensão Acústica

Potência máxima

100W RMS

Impedância

8 Ohms

Resposta de freqüência

?

Sensibilidade

87dB (1W/1m)

Número de vias

3

Freqüência de transição

1,1kHz / 5,8kHz

Atenuação do divisor

6dB/oitava

Woofer

1 falante de 12"

Midrange

1 falante de 5" (Domo de Seda)

Tweeter

1 falante de 3" (Domo de Seda)

Dimensões

370 x 625 x 285 mm (LxAxP)

Peso

18,6 Kg

Ano

-



Subir Subir




TR-8 / PS-8





Especificações Técnicas



Sistema Acústico

Bass Reflex

Potência máxima

50W IHF

Impedância

8 Ohms

Resposta de freqüência

?

Sensibilidade

94dB (1W/1m)

Número de vias

3

Freqüência de transição

2,1kHz / 9kHz

Atenuação do divisor

6dB/oitava

Woofer

1 falante de 8"

Midrange

1 falante de 5"

Tweeter

1 falante de 3"

Dimensões

344 x 540 x 264 mm (LxAxP)

Peso

10 Kg

Ano

-

Obs

Diferenças de acabamento:

TR: Com molduras nos falantes, sem tela de tecido.

PS: Sem molduras nos falantes, com tela de tecido.



Subir Subir




TR-10 / PS-10





Especificações Técnicas



Sistema Acústico

Bass Reflex

Potência máxima

70W IHF

Impedância

8 Ohms

Resposta de freqüência

?

Sensibilidade

95dB (1W/1m)

Número de vias

3

Freqüência de transição

2,1kHz / 9kHz

Atenuação do divisor

6dB/oitava

Woofer

1 falante de 10"

Midrange

1 falante de 5"

Tweeter

1 falante de 3"

Dimensões

376 x 595 x 264 mm (LxAxP)

Peso

14 Kg

Ano

-

Obs

Diferenças de acabamento:

TR: Com molduras nos falantes, sem tela de tecido.

PS: Sem molduras nos falantes, com tela de tecido.



Subir Subir




TR-12 / PS-12





Especificações Técnicas



Sistema Acústico

Bass Reflex

Potência máxima

100W IHF

Impedância

8 Ohms

Resposta de freqüência

?

Sensibilidade

96dB (1W/1m)

Número de vias

3

Freqüência de transição

2,1kHz / 9kHz

Atenuação do divisor

6dB/oitava

Woofer

1 falante de 12"

Midrange

1 falante de 5"

Tweeter

1 falante de 3"

Dimensões

400 x 650 x 294 mm (LxAxP)

Peso

19 Kg

Ano

-

Obs

Diferenças de acabamento:

TR: Com molduras nos falantes, sem tela de tecido.

PS: Sem molduras nos falantes, com tela de tecido.



Subir Subir




Créditos Especiais:



MONITOR II - Informações técnicas enviadas por Eduardo Akira Katayama

QUORUS - Foto gentilmente enviada por José Antonio Grisolli Junior











Copyright © 2003-2024 - Audiorama! - Todos os direitos reservados

Última atualização:

20/06/2024
