Gradiente: Amplificador


Você está na seção MUSEU VIRTUAL do site. Não comercializamos estes equipamentos. As informações e imagens contidas nesta página servem apenas como referência. Para ver os equipamentos comercializados pela Audiorama acesse a nossa Loja Virtual.



Modelos

Página 2



ANTERIOR | PRÓXIMA






LAB-40 Stereo Slide Pot Amplifier





Especificações Técnicas



Potência de saída por canal

10W RMS (8 Ohms)



12,5W RMS (4 Ohms)



19W IHF (8 Ohms)



19,5W IHF (4 Ohms)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

19Hz - 33kHz (-3dB)



19Hz - 33kHz (-3dB) "Faixa de Potência"

Distorção Harmônica Total (THD)

0,3% (8 Ohms, pot. máx.)

Fator de Amortecimento (Damping)

20 (8 Ohms)

Relação Sinal/Ruído

60dB Phono



70dB Line

Sensibilidade e Impedância

4,5mV / 47 k Ohms (Phono Magnético)



200mV / 1 M Ohms (Phono Cerâmico)



230mV / 47 k Ohms (Line)

Controle de tonalidade

+/-10dB a 100Hz (Graves)



+/-10dB a 10kHz (Agudos)

Alimentação

110/220V (50/60Hz)

Consumo

6W (sem sinal)



60W (máx. sinal)

Dimensões

306 x 104 x 280 mm (LxAxP)

Peso

4,6 Kg

Ano

1973



Subir Subir

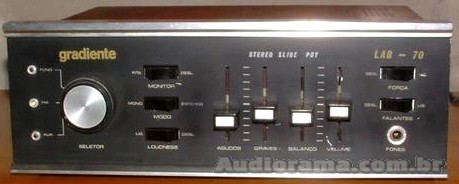

LAB-70 Stereo Slide Pot Amplifier





Especificações Técnicas



Potência de saída por canal

18W RMS (8 Ohms)



20W RMS (4 Ohms)



26,5W IHF (8 Ohms)



35W IHF (4 Ohms)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

18Hz - 35kHz (-3dB)



18Hz - 35kHz (-3dB) "Faixa de Potência"

Distorção Harmônica Total (THD)

0,3% (8 Ohms, pot. máx.)

Distorção por intermodulação (IMD)

0,4% (8 Ohms, pot. máx.)

Fator de Amortecimento (Damping)

20 (8 Ohms)

Relação Sinal/Ruído

60dB Phono



60dB Line / 67dB Monitor

Sensibilidade e Impedância

3,5mV / 47 k Ohms (Phono Magnético)



180mV / 100 k Ohms (Phono Cerâmico)



160mV / 100 k Ohms (Line)

Controle de tonalidade

+/-10dB a 100Hz (Graves)



+/-10dB a 10kHz (Agudos)

Loudness

+6dB a 100Hz, +6dB a 10kHz

Alimentação

110/220V (50/60Hz)

Consumo

10W (sem sinal)



65W (máx. sinal)

Dimensões

310 x 104 x 280 mm (LxAxP)

Peso

?

Ano

1973



Super-Foto

Subir Subir




LAB-45 Stereo Slide Pot Amplifier





Especificações Técnicas



Potência por canal

10W RMS (8 Ohms, 0,3% THD)



20W IHF (4 Ohms)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

19Hz - 33kHz (+/-3dB) a 1 Watt



19Hz - 33kHz (-3dB) a Pot. Máx.

Distorção Harmônica Total (THD)

0,3% (Pot. Máx., 8 Ohms)

Fator de Amortecimento (Damping)

20 (1kHz, 8 Ohms)

Relação Sinal/Ruído

60dB (Phono)



70dB (Line)

Sensibilidade e Impedância

4,5mV / 47k Ohms (Phono Magnético)



200mV / 1M Ohms (Phono Cerâmico)



230mV / 47k Ohms (Line)

Controle de tonalidade

+/-10dB a 100Hz (Graves)



+/-10dB a 10kHz (Agudos)

Loudness (-30dB)

Automático com o volume

Alimentação

100/220V (50/60Hz)

Consumo

52W (máx. sinal)

Dimensões

322 x 120 x 280 mm (LxAxP)

Peso

4,6 Kg

Ano

1974



Subir Subir

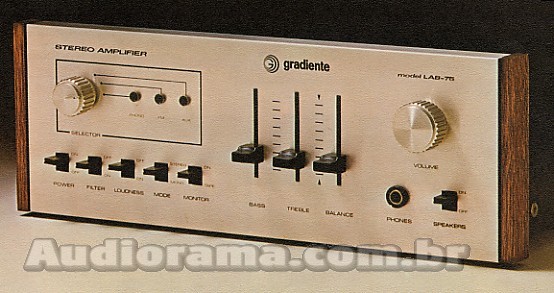

LAB-75 Stereo Slide Pot Amplifier



Super-Foto



Especificações Técnicas



Potência de saída por canal

18W RMS (8 Ohms)



25W RMS (4 Ohms)



26,5W IHF (8 Ohms)



35W IHF (4 Ohms)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

19Hz - 33kHz (-3dB)



19Hz - 33kHz (-3dB) "Faixa de Potência"

Distorção Harmônica Total (THD)

0,3% (8 Ohms, pot. máx.)

Fator de Amortecimento (Damping)

20 ( 8 Ohms)

Relação Sinal/Ruído

60dB Phono



70dB Line

Sensibilidade e Impedância

4,5mV / 47 k Ohms (Phono Magnético)



200mV / 1 M Ohms (Phono Cerâmico)



230mV / 47 k Ohms (Line)

Controle de tonalidade

+/-10dB a 100Hz (Graves)



+/-10dB a 10kHz (Agudos)

Loudness

+6dB a 100Hz, +6dB a 10kHz

Hi-cut

-3dB a 5kHz

Alimentação

110/220V (50/60Hz)

Consumo

8W (sem sinal)



72W (máx. sinal)

Dimensões

330 x 120 x 280 mm (LxAxP)

Peso

4,8 Kg

Ano

1974



Subir Subir

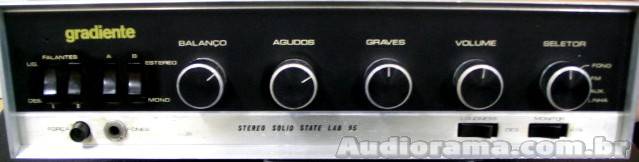

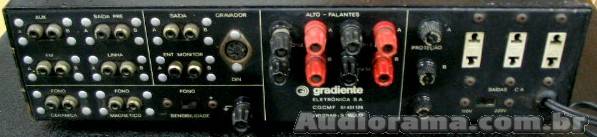

LAB-95 Stereo Solid State



Super-Foto



Super-Foto






LAB-500 Stereo Solid State








LAB-1000 Stereo Circuito Integrado





Subir Subir




LAB-1000S Stereo Circuito Integrado





Especificações Técnicas



Potência de saída por canal

70W IHF (8 Ohms)

Subir Subir

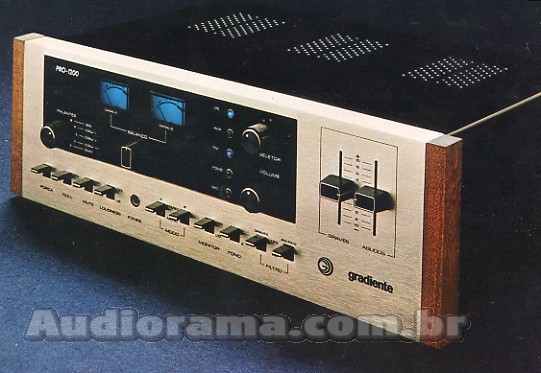

PRO-1200 Stereo Amplifier



Super-Foto



Especificações Técnicas



Potência por canal

40W RMS (8 Ohms, 0,15% THD)



45W RMS (4 Ohms)



70W IHF (8 Ohms)



70W IHF (4 Ohms)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

8Hz - 60kHz (-3dB) a 1 Watt



18Hz - 23kHz (-3dB) a Pot. Máx.

Distorção Harmônica Total (THD)

0,15% (Pot. Máx., 8 Ohms)

Distorção por Intermodulação

0,3% (Pot. Máx., 8 Ohms)

Fator de Amortecimento (Damping)

40 (1kHz, 8 Ohms)

Relação Sinal/Ruído

63dB (Phono)



80dB (Line)

Sensibilidade e Impedância

5mV / 47k Ohms (Phono)



220mV / 100k Ohms (Line)

Controle de tonalidade

+/-10dB a 100Hz (Graves)



+/-10dB a 10kHz (Agudos)

Loudness (-30dB)

+6dB a 100Hz, +7dB a 10kHz

Alimentação

110/220V (50/60Hz)

Consumo

50W (sem sinal)



180W (máx. sinal)

Dimensões

410 x 135 x 310 mm (LxAxP)

Peso

10,6 Kg

Ano

1972



Subir Subir

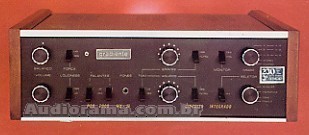

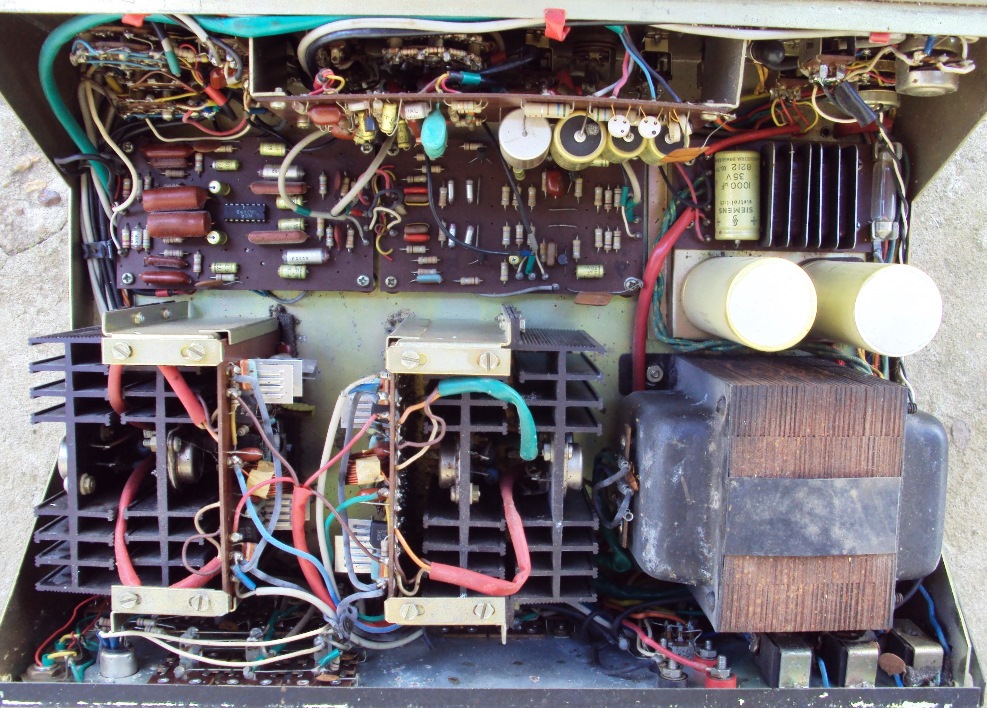

PRO-2000 MK-II Stereo Amplifier





Especificações Técnicas



Potência de saída por canal

70W RMS (8 Ohms, 0,15% THD)



90W RMS (4 Ohms, 0,15% THD)



110W IHF (8 Ohms)



115W IHF (4 Ohms)

Impedância de saída

4 a 16 Ohms

Resposta de Freqüência

18Hz - 60kHz (-3dB) a 1 Watt



18Hz - 23kHz (-3dB) a Pot. Máx.

Distorção Harmônica Total (THD)

0,15% (Pot. Máx., 8 Ohms)

Distorção por Intermodulação

0,3% (Pot. Máx., 8 Ohms)

Fator de Amortecimento (Damping)

40 (1kHz, 8 Ohms)

Relação Sinal/Ruído

90dB (Seção Amplificadora)



63dB (Phono)



80dB (Line)



70dB (Mic)

Sensibilidade e Impedância

3,5mV ou 7mV / 47k Ohms (Phono)



180mV / 100k Ohms (Line)

Controle de tonalidade

+/-10dB a 100Hz (Graves)



+/-10dB a 10kHz (Agudos)

Loudness (-30dB)

+6dB a 100Hz, +7dB a 10kHz

Alimentação

110/127/240V (50/60Hz)

Consumo

60W (sem sinal)



260W (máx. sinal)

Dimensões

400 x 140 x 300 mm (LxAxP)

Peso

14 Kg

Ano

1969 ~ 1970





Super-Foto

Subir Subir



ANTERIOR | PRÓXIMA






Créditos Especiais:



LAB-70 Especificações técnicas enviadas por Marcelo Mourão

LAB-95 e LAB-1000 Foto gentilmente cedida por Alexandre Gallo (AVI Shop)

LAB-1000S Foto gentilmente cedida por Antônio Prado (Hi-Fi Brasil)

PRO-2000 MK-II Especificações técnicas enviadas por Alexandre Begalli Neto
