Gradiente:
System One
Você está na seção
MUSEU VIRTUAL do site. Não
comercializamos estes equipamentos. As informações e imagens
contidas nesta página servem apenas como referência. Para ver os
equipamentos comercializados pela Audiorama acesse a nossa
Loja Virtual.
|
Configuração
Original |
Equipamentos
Adicionais |
|
|
|

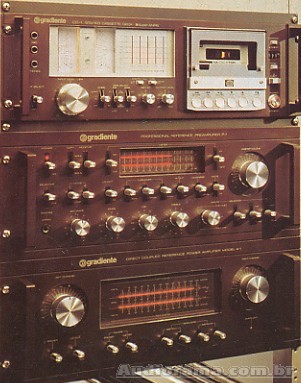

SYSTEM
ONE
(Data
de lançamento: 1978 ~ 1979)

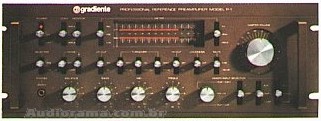

P-1 Pré-Amplificador
|
Especificações
Técnicas
-
Entradas
de Áudio: 7 (sendo 2 Phono, 2 Tape, 2 Auxiliar, 1 Tuner)
-
Mixer
integrado ao seletor de entradas I e II
-
Meter
(VU, PEAK, HOLD): Barra de LED's em 12 segmentos (de 3 em 3 dB)
-
Tensão
nominal de saída: 1,5 VAC
-
Tensão
máxima de saída: 24 VAC
-
Impedância
de saída: 100 Ohms
-
Carga
máxima aplicável: 600 Ohms
-
Controle
de tonalidade: Graves +/- 10dB a 50Hz ou 100Hz (turnover)
-
Médios +/- 5,5dB a 1Khz
-
Agudos +/- 10dB a 10Khz ou 20Khz (turnover)
-
Loudness
(-30dB): +8dB a 50Hz, +5dB a 10Khz
-
Hi-Cut:
-3dB a 10Khz (12dB/oitava)
-
Lo-Cut:
-6dB a 50Hz (12dB/oitava)
-
Filtro
subsônico: -8dB a 10Hz (12dB/oitava)
-
Test
Tone (Ruído de teste): 700Hz / 3V
-
Mute:
-20dB
Seção
Amplificadora de Fones
-
Potência nominal: 25mW / 8 Ohms
-
Potência máxima: 60mW / 8 Ohms
-
Impedância: 8 a 16 Ohms
-
Resposta de Freqüência: 30Hz - 80Khz (-3dB)
-
Distorção
Harmônica (THD): 0,05% (25mW/8 Ohms, 1Khz)
Seção
Amplificadora de Linha
-
Relação
Sinal/Ruído: 90dB (200mV de entrada)
-
Separação
entre canais: 50dB (1Khz)
-
Resposta de
Freqüência: 20Hz - 20Khz (+/-0,2dB)
-
Distorção
Harmônica: 0,01% (20Hz - 20Khz)
-
Sensibilidade:
200mV
-
Impedância
de entrada: 50 K Ohms
Seção
Pré-Amplificadora de Phono
-
Relação
Sinal/Ruído: 76dB (3mV de entrada, sem ponderação)
-
88dB (10mV de entrada, sem ponderação)
-
96dB (10mV de entrada, com ponderação "A")
-
Resposta de
Freqüência: 20Hz - 20Khz (+/-0,5dB)
-
Precisão
da equalização RIAA: +/- 0,5dB
-
Distorção
Harmônica: 0,02% (20Hz - 20Khz)
-
Sensibilidade:
2,5mV
-
Impedância
de entrada: 47 K Ohms, 150pf (ajustáveis internamente)
-
Overload: 300mV
Geral
-
Alimentação:
100-127V ou 200-250V (50/60Hz)
-
Consumo:
30W (sem sinal), 35W (máx. sinal)
-
Dimensões: 480 x
178 x 350 mm (LxAxP)
-
Peso: 9,1 Kg
Veja
matéria publicada na Revista SOM TRÊS
Subir
|

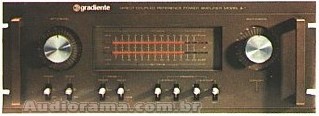

A-1 Amplificador de Potência
|
Especificações
Técnicas
-
Potência
(por canal): 200W RMS (8 Ohms / 0,03% THD / 20Hz - 20Khz)
-
350W RMS (4 Ohms / 0,05% THD / 20Hz - 20Khz)
-
210W RMS (8 Ohms / 0,05% THD / 1Khz)
-
360W RMS (4 Ohms / 0,05% THD / 1Khz)
-
240W IHF (8 Ohms / 0,05% THD / 1Khz)
-
460W IHF (4 Ohms / 0,05% THD / 1Khz)
-
Potência
(em ponte) Mono: 700W RMS (8 Ohms / 0,05% THD)
-
900W IHF (8 Ohms / 0,05% THD)
-
Carga
para ligação em ponte (bridge): 8 a 16 Ohms
-
Resposta de
Freqüência (1 Watt): DC - 130Khz (-3dB)
-
Resposta de
Freqüência (pot. máx.): DC - 80Khz (-1dB / 0,05% THD)
-
DC - 130Khz (-3dB / 0,05% THD)
-
Distorção
Harmônica Total (THD): 0.03% (20Hz - 20Khz)
-
Distorção
por Intermodulação: 0.02% (8 Ohms)
-
Relação
Sinal/Ruído: 100dB
-
Separação
entre canais: 90dB (1Khz) / 70dB (20Khz)
-
Fator
de amortecimento: >200 a 1Khz, 8 Ohms
-
Slew-rate:
80V/us
-
Filtro
subsônico: -1 dB a 18Hz, -15 dB a 10Hz
-
Sensibilidade:
1,5V para 200W / 8 Ohms
-
Impedância
de entrada: 10 K Ohms
Geral
-
Alimentação:
117/127/220/240V (50/60Hz)
-
Consumo:
60VA (sem sinal)
-
600VA (máx. sinal / 8 Ohms)
-
1100VA (máx. sinal / 4 Ohms)
-
Retardo
de ligação (proteção): 12 seg.
-
Dimensões: 480 x
178 x 360 mm (LxAxP)
-
Peso:
28,5 Kg (líquido), 32 Kg (bruto)
Veja
matéria publicada na Revista SOM TRÊS

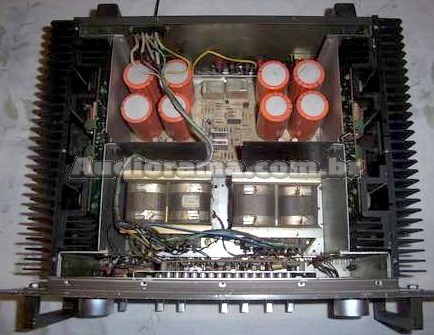

Super-Foto

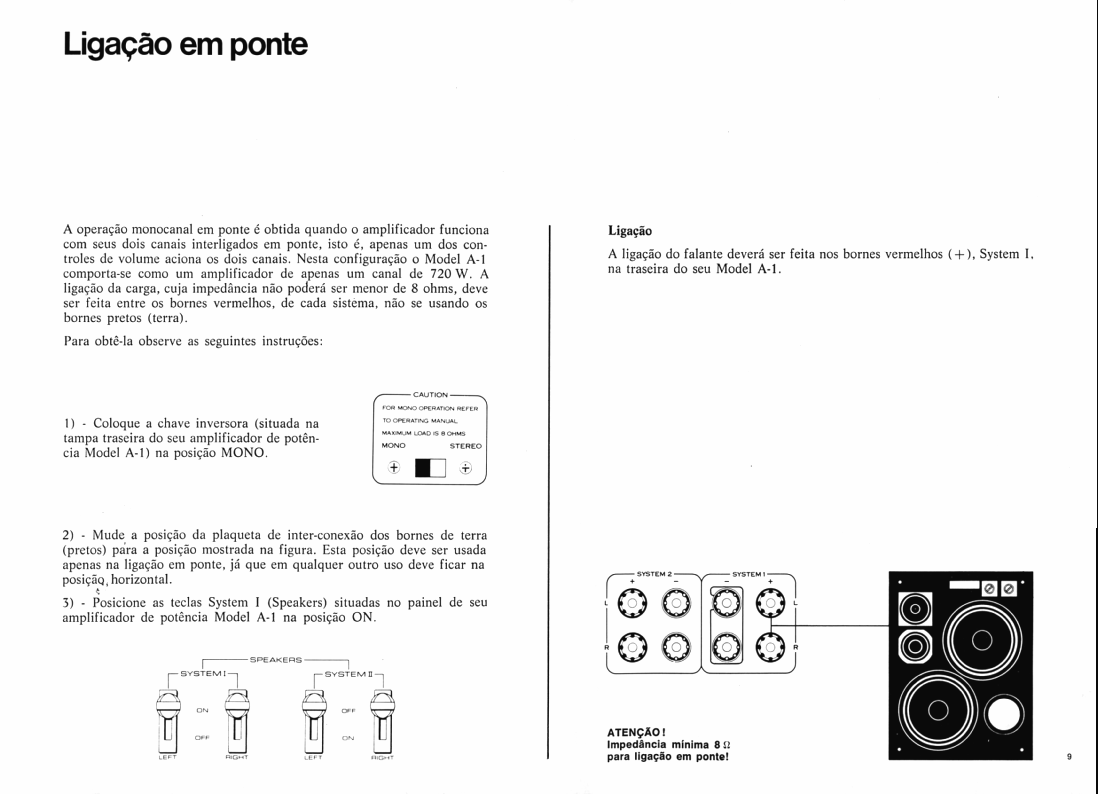

Como ligar o A-1 em PONTE
(BRIDGE) para operação em MONO
OBS:
Potência medida em RMS
(Root Mean Square) é a potência máxima que um equipamento pode
gerar com baixo nível de distorção e em toda a gama de som audível (freqüências
de 20Hz a 20Khz) por longo período de tempo.
Subir
|
T-1
Sintonizador AM/FM
Super-Foto
|
Especificações
Técnicas
-
Faixa
de sintonia FM: 88 - 108Mhz
-
Sensibilidade
(para 30dB quieting): 2,5uV (stereo)
-
Faixa
de sintonia AM: 530 - 1650Khz
-
Sensibilidade
(para 20dB quieting): 200uV/m
-
Resposta de
Freqüência: 50Hz - 15Khz (+/-0,5dB)
-
Resposta de
Freqüência: 20Hz - 16Khz (+/-1,5dB)
-
Distorção
Harmônica: 0,20% (stereo), 0,15% (mono)
-
Relação
Sinal/Ruído: 62dB
-
Separação
entre canais: 40dB (1Khz) / 35dB (100Hz - 10Khz)
-
Atenuação:
45dB
-
Rejeição
de FI: 85dB
-
Rejeição
de Imagem: 70dB
-
Rejeição
de Espúrios: 85dB
-
Antena:
75 Ohms, 300 Ohms
-
Saídas
de Audio: 0 a 2 VAC (variável)
-
2 VAC (fixa)
-
580mV (encoded)
Geral
-
Alimentação:
110/220V (50/60Hz)
-
Consumo:
10W
-
Dimensões:
420* x 149 x 364 mm (LxAxP) *sem alças
-
Peso:
7,5 Kg (líquido), 8,5 Kg (bruto)
Subir
|
E-1
Equalizador Gráfico
Super-Foto
|
Especificações
Técnicas
-
Faixa
Equalizadora: 10 freqüências (+/-12dB) por canal,
-
32Hz/64Hz/125Hz/250Hz/500Hz
-
1Khz/2Khz/4Khz/8Khz/16Khz
-
Resposta de
Freqüência: 20Hz - 20Khz (+/-0,5dB)
-
Resposta de
Freqüência: 5Hz - 80Khz (+/-3dB)
-
Distorção
Harmônica Total (THD): 0,04% (2V de saída, 20Hz a 20Khz)
-
Relação
Sinal/Ruído: 90dB
-
Impedância
de Entrada: 50 K Ohms
-
Impedância
de Saída: 330 Ohms
-
Overload
(luz indicadora): acima de 7,0V
-
Máxima
saída (controles no plano): 7,5V (1Khz)
Geral
-
Alimentação:
120/220V (50/60Hz)
-
Consumo:
8W
-
Dimensões:
390* x 154 x 330 mm (LxAxP) *sem alças
-
Peso:
5,8 Kg (líquido), 6,8 Kg (bruto)
Detalhe
interno do E-1
Subir
|

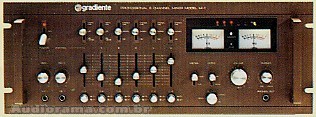

M-1 Mixer Estéreo 6 canais
Super-Foto
|
Especificações
Técnicas
Seção
Misturadora
-
6
canais, sendo: 2 mono para Mic/Line + 4 estéreo Phono/Line/Mic)
-
Tensão
nominal de saída: 1,5 VAC
-
Tensão
máxima de saída: 8 VAC
-
Impedância
de saída: 600 Ohms
-
Carga
máxima aplicável: 3 K Ohms
-
Low-Filter:
-6dB a 60Hz (12dB/oitava)
-
Controle
"Panorama" (Left-Right): Atuando nos canais I e II
-
Controle
"Blend" (Stereo-Mono-Invert): Atua sobre a saída do
mixer
Seção
Amplificadora de Fones
-
Permite
escuta independente ou simultânea dos 6 canais
-
Potência nominal:
5mW
-
Potência máxima:
25mW
-
Impedância: 8 a 16 Ohms
-
Resposta de Freqüência:
10Hz - 100Khz (-1dB)
-
Distorção
Harmônica (THD): 0,05% (5mW/8 Ohms, 1Khz)
Seção
Amplificadora de Linha
-
Relação
Sinal/Ruído: 76dB
-
Separação
entre canais: 50dB (1 Khz)
-
Resposta de
Freqüência: 18Hz - 100Khz (-1dB)
-
Distorção
Harmônica: 0,08% (20Hz - 20Khz)
-
Distorção
por Intermodulação: 0,03%
-
Sensibilidade:
200mV
-
Impedância
de entrada: 50 K Ohms
Seção
Pré-Amplificadora de Phono
-
Relação
Sinal/Ruído: 65dB (3mV de entrada, sem ponderação)
-
75dB (10mV de entrada, sem ponderação)
-
85dB (10mV de entrada, com ponderação "A")
-
Separação
entre canais: 60dB (1 Khz)
-
Resposta de
Freqüência: 20Hz - 20Khz (+/-0,8dB)
-
Precisão
da equalização RIAA: +/- 0,8dB
-
Distorção
Harmônica: 0,1% (20Hz - 20Khz)
-
Sensibilidade:
3mV
-
Impedância
de entrada: 47 K Ohms, 150pf
-
Overload:
150mV a 1 Khz
Seção
Pré-Amplificadora de Microfone
-
Tipo
de circuito: entrada balanceada eletronicamente (sem balanceador)
-
Rejeição
de ruído de modo comum (CMRR): 50dB
-
Resposta de
Freqüência: 20Hz - 40Khz (1 dB)
-
Distorção
Harmônica: 0,1% (20Hz - 20Khz / 250mV de saída)
-
Relação
Sinal/Ruído: 63dB (2,3mV de entrada, sem ponderação)
-
75dB (10mV de entrada, sem ponderação)
-
80dB (10mV de entrada, com ponderação "A")
-
Separação
entre canais: 60dB (1 Khz)
-
Sensibilidade:
2,3mV
-
Impedância
de entrada: 2 K Ohms
-
Overload:
120mV
Geral
-
Alimentação:
100-127V ou 200-250V (50/60Hz)
-
Consumo:
13W (sem sinal), 14W (máx. sinal)
-
Dimensões: 480 x
178 x 170 mm (LxAxP)
-
Peso:
5,5 Kg
Subir
|

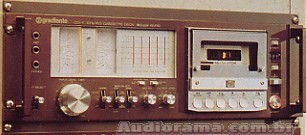

CD-1
Cassette Deck
Página dedicada CD-1
-
Fitas
compatíveis: Normal / FeCr / CrO2
-
LED's
indicadores de nível "Spectro Peak"
-
VU's
de alta precisão
-
Cabeças
Sen-Alloy (SA) / 2-GAP
-
Motor
DC com frequência controlada
-
2
motores ID (Independent Drive) com controle lógico TTL
-
Teclas
de acionamento suave "Soft Touch"
-
Noise
Reduction (redução de ruídos): Super-ANRS
Especificações
Técnicas
-
Resposta
de Freqüência (Normal): 30Hz - 16kHz
-
Resposta
de Freqüência (Chrome): 30Hz - 17kHz
-
Distorção
Harmônica Total (THD): 1,2%
-
Relação
Sinal/Ruído (NR off): 57 dB
-
Relação
Sinal/Ruído (ANRS): 67 dB
-
Wow
& Flutter: 0,05% (wRMS)
-
Crosstalk
(diafonia):
65 dB (1 kHz)
-
Separação
entre canas: 35 dB (1 kHz)
-
Nível
de entrada: 80mV
-
Impedância
de entrada: 100 K Ohms
-
Nível
de saída: 0 a 500mV (variável)
-
Impedância
de saída: 3,3 K Ohms
Geral
Subir
|
DD-1
Toca-Discos
Página dedicada DD-1
|
Especificações
Técnicas
-
Toca-Discos
Direct Drive totalmente eletrônico
-
Acionamento
automático por toque suave (Soft-Touch)
-
Motor
DC servo-controlado e efeito hall
-
Velocidades:
33 1/3 e 45 rpm
-
Ajuste
de velocidade (Pitch): +/- 2%
-
Cápsula
Magnética Pickering XV-15/400E:
-
Agulha de diamante, eliptica (0.4 x 0.7 mil)
-
Resposta
de Freqüência: 10Hz - 25kHz
-
Tenão de saída: 5,5
mV/canal em 1kHz (pico)
-
Separação entre canais: 35dB em 1kHz
-
Tracking
Force: 1g a 2g
-
Agulha de reposição:
LeSon D400
-
Wow
& Flutter: 0,03% (wRMS)
-
Relação
Sinal/Ruído (Rumble): 70dB
-
Alimentação:
110/220V (50/60Hz)
-
Consumo:
9W
-
Dimensões: 480
x 170 x 390 mm (LxAxP)
-
Peso:
10 Kg
Subir
|

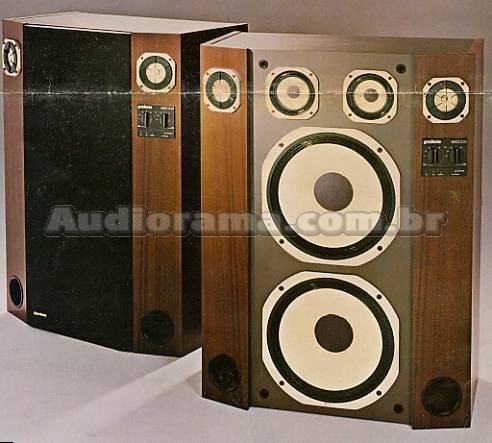

REFERENCE-1 Caixa Acústica
|
Especificações
Técnicas
-
Potência
máxima: 130W IHF
-
Resposta de
Freqüência:
-
Impedância:
8 Ohms
-
Número
de vias: 3
-
Woofer
(graves): 2 falantes de 254mm (10")
-
Mid
(médios): 1 falante de 115mm (4"1/2)
-
Tweeter
(agudos): 1 falante 114x114mm (4"1/2)
-
Freqüências
de transição (corte): 1,3kHz / 5KHz
-
Atenuador
do divisor: 6 dB/oitava
-
Sensibilidade:
92dB SPL (1w, 1 metro)
Geral
Subir
|
R-1
Rack Profissional
|
Subir
|

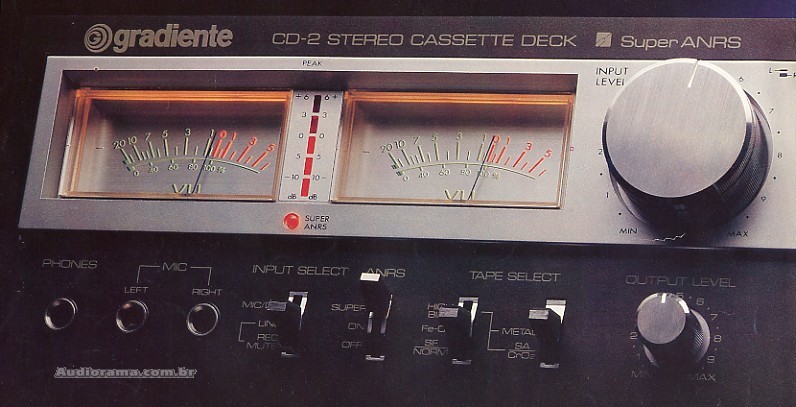

CD-2 Cassette Deck
/ CD-5500E
Super-Foto
-
Fitas
compatíveis: Normal / FeCr / CrO2 / Metal
-
LED's
indicadores de nível de pico
-
2 Cabeças
Sen-Alloy (SA)
-
Motor
DC com governador eletrônico
-
2
motores com controle lógico TTL
-
Teclas
de acionamento suave "Soft Touch"
-
Noise
Reduction (redução de ruídos): Super-ANRS
-
Controle
remoto com fio* (apenas no modelo CD-2)
Especificações
Técnicas
-
Resposta
de Freqüência (Normal): 15Hz - 17kHz
-
Resposta
de Freqüência (Chrome): 15Hz - 18kHz
-
Resposta
de Freqüência (Metal): 15Hz - 18kHz
-
Distorção
Harmônica Total (THD): 1%
-
Relação
Sinal/Ruído (NR off): 60 dB
-
Relação
Sinal/Ruído (ANRS): 70 dB
-
Wow
& Flutter: 0,04% (wRMS)
-
Crosstalk
(diafonia): 65 dB (1 kHz)
-
Separação
entre canas:
-
Nível de entrada:
78mV
-
Impedância
de entrada: 100 K Ohms
-
Nível
de saída: 0 a 300mV (variável)
-
Impedância
de saída: 3 a 6 K Ohms
Geral
Subir
|

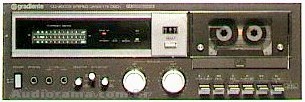

CD-4000-E Cassette Deck
-
Fitas
compatíveis: Normal / FeCr / CrO2 / Metal
-
Indicador fluorescente
de nível de pico
-
2 Cabeças
Sen-Alloy (SA)
-
Motor
DC com governador eletrônico
-
Noise
Reduction (redução de ruídos): Dolby B
Especificações
Técnicas
-
Resposta
de Freqüência (Normal): 15Hz - 17Khz
-
Resposta
de Freqüência (Chrome): 15Hz - 18Khz
-
Resposta
de Freqüência (Metal): 15Hz - 18Khz
-
Distorção
Harmônica Total (THD): 1,3%
-
Crosstalk
(diafonia): 65dB
-
Relação
Sinal/Ruído (NR off): 56dB
-
Relação
Sinal/Ruído (Dolby B): 66dB
-
Wow
& Flutter: 0,06% (wRMS)
-
Nível
mínimo de entrada: 80mV
-
Impedância
de entrada: 100 K Ohms
-
Nivel
de saída: 410mV
-
Impedância
de saída: 3 K Ohms
Geral
Subir
|
CD-3500-E Cassette Deck
-
Fitas
compatíveis: Normal / FeCr / CrO2
-
V.U.
Indicador de nível com LED's indicadores de pico
-
2 Cabeças
Sen-Alloy (SA)
-
Motor
DC com governador eletrônico
-
Noise
Reduction (redução de ruídos): Dolby B
Especificações
Técnicas
-
Resposta
de Freqüência (Normal): 20Hz - 15Khz
-
Resposta
de Freqüência (Chrome): 20Hz - 16Khz
-
Distorção
Harmônica Total (THD): 1,3%
-
Crosstalk
(diafonia): 65dB (1 kHz)
-
Separação
entre canas: 35 dB (1 kHz)
-
Relação
Sinal/Ruído (NR off): 56dB
-
Relação
Sinal/Ruído (Dolby B): 66dB
-
Wow
& Flutter: 0,09% (wRMS)
-
Nível
mínimo de entrada: 80mV
-
Impedância
de entrada: 100 K Ohms
-
Nivel
de saída: 0 a 350mV (variável)
-
Impedância
de saída: 5 K Ohms
Geral
Subir
|
DD-200Q Toca-Discos
|
Especificações
Técnicas
-
Toca-Discos
Direct Drive controlado a Quartzo, totalmente
automático
-
Wow
& Flutter: 0,025% (wRMS)
-
Relação
Sinal/Ruído (Rumble): 72dB
-
Dimensões:
460 x 147 x 365 mm (LxAxP)
-
Alimentação:
110V (50/60Hz)
-
Peso:
7,3 Kg
Subir
|
CONCERT I Caixa Acústica
Super-Foto
|
Especificações
Técnicas
-
Potência
máxima contínua: 200W RMS*
-
Faixa
operacional de potência: 60 a 360W RMS**
-
Resposta de
Freqüência:
-
Impedância:
4 Ohms
-
Número
de vias: 3
-
Woofer
(graves): 2 falantes de 254mm (10")
-
Mid
(médios): 1 falante de 115mm (4"1/2)
-
Tweeter
(agudos): 1 falante do tipo "Ribbon Tweeter"
135x90mm
-
Freqüências
de transição (corte): 500Hz / 6KHz
-
Atenuador
do divisor: 12 dB/oitava
-
Sensibilidade:
90dB SPL (1w, 1 metro)
Geral
OBS:
*Potência máxima admissível pela caixa, medida
com "ruído rosa" (20Hz a 20Khz) por longo
tempo, sem que haja dano aos falantes.
**Potências
mínima e máxima recomendadas, por canal de
amplificação, para uso com a caixa.
Subir
|
MASTER
200 Caixa Acústica
Super-Foto
|
Especificações
Técnicas
-
Potência
máxima admissível: 200W RMS*
-
Faixa
operacional de potência: 40 a 300W RMS**
-
Resposta de
Freqüência:
-
Impedância:
4 Ohms
-
Número
de vias: 3
-
Woofer
(graves): 2 falantes de 300mm (12")
-
Mid
(médios): 2 falantes de 115mm (4"1/2)
-
Tweeter
(agudos): 2 falantes de 85mm (3"3/8)
-
Freqüências de transição (corte):
1,8KHz / 7,5KHz
-
Atenuador
do divisor: 6 dB/oitava
-
Sensibilidade:
94dB SPL (1w, 1 metro)
Geral
OBS:
*Potência máxima admissível pela caixa, medida
com "ruído rosa" (20Hz a 20Khz) por longo
tempo, sem que haja dano aos falantes.
**Potências
mínima e máxima recomendadas, por canal de
amplificação, para uso com a caixa.
Subir
|
Acessórios
|
Alças
Subir
|
Copyright
© 2003-2011 - Audiorama! - Todos os direitos reservados
|
