Modelos
Fora de Linha
|
|
|
QUARK
SERIES
|
QUARK
SERIES
|
LABORATORY
SERIES
|
|
|
|
|

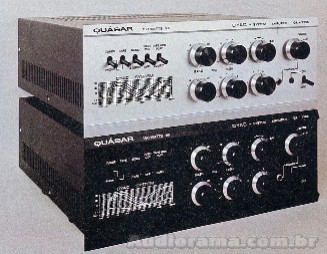

DYAC System Amplifier QA-1150
Super-Foto
|
Especificações
Técnicas
|
Potência
de saída
por canal |
32W
RMS (8 Ohms) |
|
|
75W
IHF (4 Ohms, 5% THD) |
|
Quadrifonia
(por canal) |
32W
RMS Sistema A (8 Ohms) |
|
|
16W
RMS Sistema B (8 Ohms) |
|
Impedância
de saída |
8 Ohms
(Recomendado) |
|
Resposta de
Freqüência |
10Hz
- 100kHz (+/-1dB) |
|
Distorção
Harmônica Total (THD) |
0,2% |
|
Distorção
por Intermodulação (IMD) |
0,4% |
|
Fator de Amortecimento
(Damping) |
100
(8 Ohms) |
|
Relação
Sinal/Ruído |
58dB
(Phono) |
|
|
64dB
(Line) |
|
Sensibilidade
e Impedância |
3
mV (Phono) |
|
|
200mV
/ 52 k Ohms (Line) |
|
|
700mV
/ 190kohms (Line) |
|
Controle
de tonalidade |
+6dB
entre 10Hz a 1000Hz (DYAC) |
|
|
+6dB
entre 1kHz a 20kHz (DYAC) |
|
Loudness |
? |
|
Hi-Cut |
-7dB
a 10kHz |
|
Alimentação |
110/220V
(50/60Hz) |
|
Consumo |
13VA
(sem sinal) |
|
|
100VA
(máx. sinal) |
|
Dimensões |
363
x 135 x 346 mm (LxAxP) |
|
Peso |
9,4
Kg |
|
Ano |
? |
Subir
|
Professional
Stereo Amplifier QA-2240
Super-Foto
|
Especificações
Técnicas
|
Potência
de saída
por canal |
50W
RMS (8 Ohms, 1% THD) |
|
|
64W
RMS (4 Ohms, 1% THD) |
|
|
147,5W
IHF (4 Ohms, 5% THD) |
|
Impedância
de saída |
8 Ohms
(Recomendado) |
|
Resposta de
Freqüência |
5Hz
- 50kHz (+/-1dB) Pot. max. 50W |
|
|
5Hz
- 70kHz (+/-1dB) Nível normal 30W |
|
Distorção
Harmônica Total (THD) |
0,2% |
|
Distorção
por Intermodulação (IMD) |
0,25% |
|
Fator de Amortecimento
(Damping) |
80
(8 Ohms) |
|
Relação
Sinal/Ruído |
80dB |
|
Sensibilidade
e Impedância |
650mV
/ 10 k Ohms (Line) |
|
Alimentação |
117/234V
(50/60Hz) |
|
Consumo |
15VA
(sem sinal) |
|
|
160VA
(máx. sinal) |
|
Dimensões |
242
x 145 x 350 mm (LxAxP) |
|
Peso |
5,4
Kg |
|
Ano |
? |
1ª
versão do modelo QA-2240
Subir
|

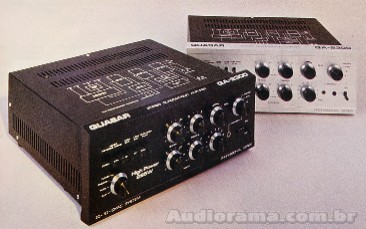

Stereo Quadraphonic Amplifier QA-2300
(1ª versão)
Super-Foto
|
Especificações
Técnicas
|
Potência
de saída
por canal |
50W
RMS (8 Ohms) |
|
|
75W
RMS (4 Ohms) |
|
*Modo
"Matrix" (por canal) |
50W
RMS Sistema A (8 Ohms) |
|
|
25W
RMS Sistema B (8 Ohms) |
|
Impedância
de saída |
4
a 16 Ohms |
|
Resposta de
Freqüência |
15Hz
- 50kHz (+/-1dB) Pot. max. |
|
|
15Hz
- 70kHz (+/-1dB) Nível normal |
|
Distorção
Harmônica Total (THD) |
? |
|
Distorção
por Intermodulação (IMD) |
0,4% |
|
Fator de Amortecimento
(Damping) |
65
(8 Ohms) |
|
Relação
Sinal/Ruído |
60dB
(Phono) |
|
|
70dB
(Line) |
|
Sensibilidade
e Impedância |
3,9
mV / 47 k Ohms (Phono) |
|
|
245mV
/ 100 k Ohms (Line) |
|
Controle
de tonalidade |
?
(Graves) |
|
|
?
(Agudos) |
|
Loudness |
+10dB
a 100Hz / +8dB a 10kHz |
|
Hi-Cut |
-8dB
a 10kHz |
|
Lo-Cut |
-13dB
a 100Hz |
|
Alimentação |
117/234V
(50/60Hz) |
|
Consumo |
?
(sem sinal) |
|
|
?
(máx. sinal) |
|
Dimensões |
362
x 145 x 350 mm (LxAxP) |
|
Peso |
7,7
Kg |
|
Ano |
? |
Subir
|

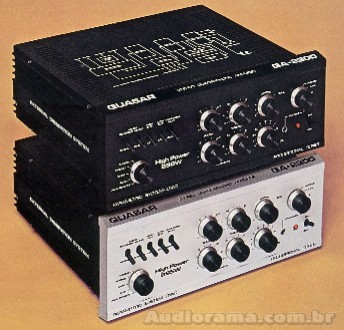

Stereo Quadraphonic Amplifier QA-2300
(2ª versão)
Super-Foto
|
Especificações
Técnicas
|
Potência
de saída
por canal |
55W
RMS (8 Ohms) |
|
|
72W
RMS (4 Ohms)* |
|
|
147,5W
IHF (4 Ohms, 5% THD) |
|
*Modo
"Matrix" (por canal) |
48W
RMS Sistema A (8 Ohms) |
|
|
24W
RMS Sistema B (8 Ohms) |
|
Impedância
de saída |
4
a 16 Ohms |
|
Resposta de
Freqüência |
15Hz
- 45kHz (-3dB) |
|
Distorção
Harmônica Total (THD) |
0,2% |
|
Distorção
por Intermodulação (IMD) |
0,25% |
|
Fator de Amortecimento
(Damping) |
100
(8 Ohms) |
|
Relação
Sinal/Ruído |
90dB
(Amplificador) |
|
|
63dB
(Phono) |
|
|
85dB
(Line) |
|
Curva
RIAA |
+/-1dB, THD 0,2%
(Phono) |
|
Sensibilidade
e Impedância |
4,9
mV / 47 k Ohms (Phono) |
|
|
490mV
/ 160 k Ohms (Line) |
|
Controle
de tonalidade |
?
(Graves) |
|
|
?
(Agudos) |
|
Loudness |
+10dB
a 100Hz / +8dB a 10kHz |
|
Hi-Cut |
-3dB
a 5kHz / -10dB a 15kHz |
|
Lo-Cut |
-3dB
a 700Hz / -16dB a 100Hz |
|
Alimentação |
117/234V
(50/60Hz) |
|
Consumo |
15VA
(sem sinal) |
|
|
260VA
(máx. sinal) |
|
Dimensões |
362
x 145 x 350 mm (LxAxP) |
|
Peso |
7,7
Kg |
|
Ano |
? |
|
Obs |
"Matrix"
= 4 canais de amplificação |
Super-Foto
Subir
|
High Power Amplifier QA-2440
Super-Foto
|
Especificações
Técnicas
|
Potência
de saída
por canal |
78W
RMS (8 Ohms, 1% THD) |
|
|
110W
RMS (4 Ohms, 1% THD) |
|
|
200W
IHF (4 Ohms, 5% THD) |
|
Impedância
de saída |
4
a 16 Ohms |
|
Resposta de
Freqüência |
5Hz
- 50kHz (+/-1dB) Pot. max. |
|
|
5Hz
- 70kHz (+/-3dB) Nível normal 30W |
|
Distorção
Harmônica Total (THD) |
0,2% |
|
|
%
(Nível Normal) |
|
Distorção
por Intermodulação (IMD) |
0,25% |
|
Fator de Amortecimento
(Damping) |
80
(8 Ohms) |
|
Relação
Sinal/Ruído |
80dB |
|
Sensibilidade
e Impedância |
650mV
/ 10 k Ohms (Line) |
|
Alimentação |
117/234V
(50/60Hz) |
|
Consumo |
15VA
(sem sinal) |
|
|
460VA
(máx. sinal) |
|
Dimensões |
242
x 145 x 350 mm (LxAxP) |
|
Peso |
5,5
Kg |
|
Ano |
? |
Subir
|
High Power -
Bridge System
QA-2480
Super-Foto
|
Especificações
Técnicas
|
Potência
de saída
por canal |
78W
RMS (8 Ohms, 1% THD) |
|
|
110W
RMS (4 Ohms, 1% THD) |
|
|
200W
IHF (4 Ohms, 5% THD) |
|
Potência
de saída Mono (Bridge) |
200W
RMS (8 Ohms) |
|
Impedância
de saída |
4
a 16 Ohms |
|
Resposta de
Freqüência |
5Hz
- 50kHz (+/-1dB) Pot. max. |
|
|
5Hz
- 70kHz (+/-1dB) Nível normal 30W |
|
Distorção
Harmônica Total (THD) |
0,2% |
|
Distorção
por Intermodulação (IMD) |
0,25% |
|
Fator de Amortecimento
(Damping) |
80
(8 Ohms) |
|
Relação
Sinal/Ruído |
80dB |
|
Sensibilidade
e Impedância |
650mV
/ 47 k Ohms (Line) |
|
Alimentação |
117/234V
(50/60Hz) |
|
Consumo |
15VA
(sem sinal) |
|
|
460VA
(máx. sinal) |
|
Dimensões |
242
x 145 x 350 mm (LxAxP) |
|
Peso |
5,5
Kg |
|
Ano |
? |
Subir
|

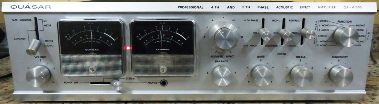

Professional 4th and 5th Phase Accoustic Effect Amplifier
QA-4500
1
2
3
4
5
6
Super-Foto

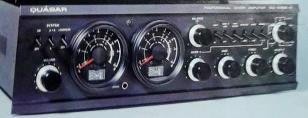

Professional Mixer Amplifier QA-5500
(1ª Versão)
Super-Foto
Raríssimo modelo QA-5500 com V.U.
redondo.

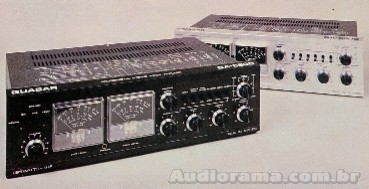

Professional Stereo Mixer Amplifier QA-5500
(2ª Versão) 295 Watts
IHF
Super-Foto
|
Especificações
Técnicas
|
Potência
de saída
por canal |
50W
RMS (8 Ohms, 1% THD) |
|
|
64W
RMS (4 Ohms, 1% THD) |
|
|
147,5W
IHF (4 Ohms, 5% THD) |
|
Impedância
de saída |
4
a 16 Ohms |
|
Resposta de
Freqüência |
5Hz
- 50kHz (+/-1dB) Pot. max. 50W |
|
|
5Hz
- 60kHz (+/-3dB) Pot. max. 50W |
|
|
5Hz
- 70kHz (+/-1dB) Nível normal 30W |
|
|
2Hz
- 80kHz (+/-3dB) Nível normal 30W |
|
Distorção
Harmônica Total (THD) |
0,2% |
|
Distorção
por Intermodulação (IMD) |
0,25% |
|
Fator de Amortecimento
(Damping) |
100
(8 Ohms) |
|
Relação
Sinal/Ruído |
?
(Amplificador) |
|
|
?
(Phono) |
|
|
?
(Line) |
|
Curva
RIAA |
+/-1dB, THD 0,2%
(Phono) |
|
Sensibilidade
e Impedância |
1
mV / 47 k Ohms (Phono) |
|
|
77mV
/ 47 k Ohms (Line) Baixo nível |
|
|
1,5V / 220
k Ohms (Line) Alto nível |
|
Controle
de tonalidade |
+/-13dB
a 100Hz (Graves) |
|
|
-14dB/+10dB a 10kHz (Agudos) |
|
Loudness |
+10dB
a 100Hz / +8dB a 10kHz |
|
Hi-Cut |
-10dB
a 10kHz (6dB/oitava) |
|
Alimentação |
117/234V
(50/60Hz) |
|
Consumo |
15VA
(sem sinal) |
|
|
160VA
(máx. sinal) |
|
Dimensões |
483
x 145 x 350 mm (LxAxP) |
|
Peso |
9,2
Kg |
|
Ano |
? |
Subir
|
Professional Stereo Mixer Amplifier QA-5500
(3ª Versão) 400 Watts
IHF - HIGH
POWER
Super-Foto
|
Especificações
Técnicas
|
Potência
de saída
por canal |
78W
RMS (8 Ohms, 1% THD) |
|
|
110W
RMS (4 Ohms, 1% THD) |
|
|
200W
IHF (4 Ohms, 5% THD) |
|
Impedância
de saída |
4
a 16 Ohms |
|
Resposta de
Freqüência |
5Hz
- 50kHz (+/-1dB) Pot. max. |
|
|
5Hz
- 70kHz (+/-1dB) Nível normal 30W |
|
Distorção
Harmônica Total (THD) |
0,2% |
|
Distorção
por Intermodulação (IMD) |
0,25% |
|
Fator de Amortecimento
(Damping) |
100
(8 Ohms) |
|
Relação
Sinal/Ruído |
?
(Amplificador) |
|
|
?
(Phono) |
|
|
?
(Line) |
|
Curva
RIAA |
+/-1dB, THD 0,2%
(Phono) |
|
Sensibilidade
e Impedância |
1
mV / 47 k Ohms (Phono) |
|
|
77mV
/ 47 k Ohms (Line) Baixo nível |
|
|
1,5V / 220
k Ohms (Line) Alto nível |
|
Controle
de tonalidade |
+/-13dB
a 100Hz (Graves) |
|
|
-14dB/+10dB a 10kHz (Agudos) |
|
Loudness |
+10dB
a 100Hz / +8dB a 10kHz |
|
Hi-Cut |
-10dB
a 10kHz (6dB/oitava) |
|
Alimentação |
117/234V
(50/60Hz) |
|
Consumo |
15VA
(sem sinal) |
|
|
460VA
(máx. sinal) |
|
Dimensões |
483
x 145 x 350 mm (LxAxP) |
|
Peso |
9,2
Kg |
|
Ano |
? |
Subir
|
Professional Stereo Mixer Amplifier QA-5505
(400 Watts IHF)
Super-Foto
|
Especificações
Técnicas
|
Potência
de saída
por canal |
78W
RMS (8 Ohms, 1% THD) |
|
|
110W
RMS (4 Ohms, 1% THD) |
|
|
200W
IHF (4 Ohms, 5% THD) |
|
Impedância
de saída |
4
a 16 Ohms |
|
Resposta de
Freqüência |
5Hz
- 50kHz (+/-1dB) Pot. max. |
|
|
5Hz
- 70kHz (+/-1dB) Nível normal 30W |
|
Distorção
Harmônica Total (THD) |
0,2% |
|
Distorção
por Intermodulação (IMD) |
0,25% |
|
Fator de Amortecimento
(Damping) |
100
(8 Ohms) |
|
Relação
Sinal/Ruído |
?
(Amplificador) |
|
|
?
(Phono) |
|
|
?
(Line) |
|
Curva
RIAA |
+/-1dB, THD 0,2%
(Phono) |
|
Sensibilidade
e Impedância |
1
mV / 47 k Ohms (Phono) |
|
|
77mV
/ 47 k Ohms (Line) Baixo nível |
|
|
1,5V / 220
k Ohms (Line) Alto nível |
|
Controle
de tonalidade |
+/-13dB
a 100Hz (Graves) |
|
|
-14dB/+10dB a 10kHz (Agudos) |
|
Loudness |
+10dB
a 100Hz / +8dB a 10kHz |
|
Hi-Cut |
-10dB
a 10kHz (6dB/oitava) |
|
Alimentação |
117/234V
(50/60Hz) |
|
Consumo |
15VA
(sem sinal) |
|
|
460VA
(máx. sinal) |
|
Dimensões |
483
x 145 x 350 mm (LxAxP) |
|
Peso |
9,2
Kg |
|
Ano |
? |
|
Obs |
Existiram duas versões do modelo QA-5505:
1ª
versão com 295W e a 2ª versão com 400W IHF
|
Subir
|

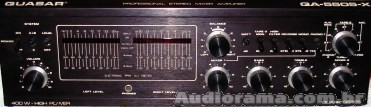

Professional Stereo Mixer Amplifier
QA-5505-X
Super-Foto
|
Especificações
Técnicas
|
Potência
de saída
por canal |
78W
RMS (8 Ohms, 1% THD) |
|
|
110W
RMS (4 Ohms, 1% THD) |
|
|
200W
IHF (4 Ohms, 5% THD) |
|
Impedância
de saída |
4
a 16 Ohms |
|
Resposta de
Freqüência |
5Hz
- 50kHz (+/-1dB) Pot. max. |
|
|
5Hz
- 70kHz (+/-1dB) Nível normal 30W |
|
Distorção
Harmônica Total (THD) |
0,2% |
|
Distorção
por Intermodulação (IMD) |
0,25% |
|
Fator de Amortecimento
(Damping) |
100
(8 Ohms) |
|
Relação
Sinal/Ruído |
?
(Amplificador) |
|
|
?
(Phono) |
|
|
?
(Line) |
|
Curva
RIAA |
+/-1dB, THD 0,2%
(Phono) |
|
Sensibilidade
e Impedância |
1
mV / 47 k Ohms (Phono) |
|
|
77mV
/ 47 k Ohms (Line) Baixo nível |
|
|
1,5V / 220
k Ohms (Line) Alto nível |
|
Controle
de tonalidade |
+/-13dB
a 100Hz (Graves) |
|
|
-14dB/+10dB a 10kHz (Agudos) |
|
Loudness |
+10dB
a 100Hz / +8dB a 10kHz |
|
Hi-Cut |
-10dB
a 10kHz (6dB/oitava) |
|
Alimentação |
117/234V
(50/60Hz) |
|
Consumo |
15VA
(sem sinal) |
|
|
460VA
(máx. sinal) |
|
Dimensões |
483
x 145 x 350 mm (LxAxP) |
|
Peso |
9,2
Kg |
|
Ano |
? |
Subir
|

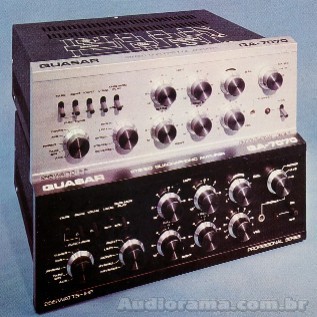

Stereo Quadraphonic Amplifier
QA-7070
Super-Foto
|
Especificações
Técnicas
|
Potência
de saída
por canal |
50W
RMS (8 Ohms, 1% THD) |
|
|
75W
RMS (4 Ohms, 1% THD)* |
|
|
147,5W
IHF (4 Ohms, 5% THD) |
|
*Modo
"Matrix" (por canal) |
50W
RMS Sistema A (8 Ohms) |
|
|
25W
RMS Sistema B (8 Ohms) |
|
Impedância
de saída |
4
a 16 Ohms |
|
Resposta de
Freqüência |
15Hz
- 50kHz (+/-1dB) Pot. max. |
|
|
15Hz
- 70kHz (+/-1dB) Nível normal |
|
Distorção
Harmônica Total (THD) |
0,2% |
|
Distorção
por Intermodulação (IMD) |
0,4% |
|
Fator de Amortecimento
(Damping) |
65
(8 Ohms) |
|
Relação
Sinal/Ruído |
?
(Amplificador) |
|
|
60dB
(Phono) |
|
|
70dB
(Line) |
|
Sensibilidade
e Impedância |
3,5
mV / 47 k Ohms (Phono) |
|
|
140mV
/ 47 k Ohms (Line) Baixo nível |
|
|
1,5V / 220 k Ohms (Line)
Alto nível |
|
Controle
de tonalidade |
-14dB/+16dB a 100Hz (Graves) |
|
|
-9dB/+15dB a 10kHz (Agudos) |
|
Loudness |
+10dB
a 100Hz / +8dB a 10kHz |
|
Hi-Cut |
-8dB
a 10kHz |
|
Lo-Cut |
-10dB
a 50Hz |
|
Alimentação |
117/234V
(50/60Hz) |
|
Consumo |
15VA
(sem sinal) |
|
|
160VA
(máx. sinal) |
|
Dimensões |
362
x 145 x 350 mm (LxAxP) |
|
Peso |
7,7
Kg |
|
Ano |
? |
|
Obs |
"Matrix"
= 4 canais de amplificação |
Subir
|

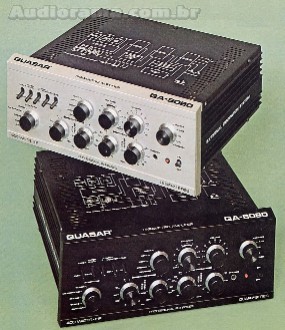

Parametric Amplifier QA-8080
Super-Foto
|
Especificações
Técnicas
|
Potência
de saída
por canal |
78W
RMS (8 Ohms, 1% THD) |
|
|
100W
RMS (4 Ohms, 1% THD)* |
|
|
200W
IHF (4 Ohms, 5% THD) |
|
*Modo
"Matrix" (por canal) |
66W
RMS Sistema A (8 Ohms) |
|
|
33W
RMS Sistema B (8 Ohms) |
|
Impedância
de saída |
4
a 16 Ohms |
|
Resposta de
Freqüência |
15Hz
- 45kHz (-3dB) |
|
Distorção
Harmônica Total (THD) |
0,2% |
|
Distorção
por Intermodulação (IMD) |
0,25% |
|
Fator de Amortecimento
(Damping) |
100
(8 Ohms) |
|
Relação
Sinal/Ruído |
90dB
(Amplificador) |
|
|
64dB
(Phono) |
|
|
72dB
(Line) |
|
Curva
RIAA |
+/-1dB
(Phono) |
|
Sensibilidade
e Impedância |
4,36
mV / 47 k Ohms (Phono) |
|
|
275mV
/ 47 k Ohms (Line) |
|
Controle
de tonalidade |
Paramétrico
"DYAC" |
|
|
Paramétrico
"DYAC" |
|
Loudness |
+10dB
a 100Hz / +8dB a 10kHz |
|
Hi-Cut |
-3dB
a 10kHz |
|
Alimentação |
117/234V
(50/60Hz) |
|
Consumo |
15VA
(sem sinal) |
|
|
460VA
(máx. sinal) |
|
Dimensões |
362
x 145 x 350 mm (LxAxP) |
|
Peso |
7,9
Kg |
|
Ano |
? |
|
Obs |
"Matrix"
= 4 canais de amplificação |
Subir
|

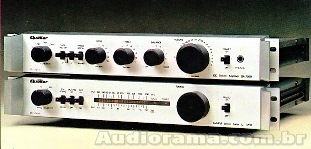

DC Stereo Amplifier QA-2200
QA-2200
é aparelho de cima
Super-Foto
|
Especificações
Técnicas
|
Potência
de saída
por canal |
30W
RMS (8 Ohms, 1kHz, 0,1% THD) |
|
Impedância
de saída |
4
a 16 Ohms |
|
Resposta de
Freqüência |
20Hz
- 20kHz (-2,8dB) |
|
Distorção
Harmônica Total (THD) |
? |
|
Distorção
por Intermodulação (IMD) |
? |
|
Fator de Amortecimento
(Damping) |
45
(8 Ohms) |
|
Relação
Sinal/Ruído |
?
(Amplificador) |
|
|
55dB
(Phono) |
|
|
70dB
(Line) |
|
Sensibilidade
e Impedância |
2
mV (Phono) |
|
|
150mV
(Line) |
|
Controle
de tonalidade |
+/-9,5dB
a 100Hz (Graves) |
|
|
+/-9,5dB
a 10kHz (Agudos) |
|
Loudness
(Automático) |
+7,4dB
a 100Hz / +1,5 a 10kHz (a 1/4 do volume) |
|
Filtro
Subsônico |
-8dB
a 10Hz |
|
Alimentação |
115/230V
(50/60Hz) |
|
Consumo |
5,2W
(sem sinal) |
|
|
92W
(máx. sinal) |
|
Dimensões |
481
x 73 x 355 mm (LxAxP) |
|
Peso |
7,7
Kg |
|
Ano |
? |
Subir
|

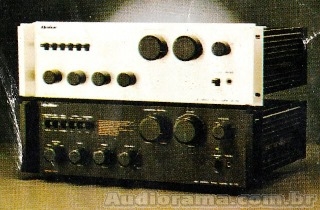

High Definition
Stereo Amplifier QA-3100
|
Especificações
Técnicas
|
Potência
de saída
por canal |
70W
RMS (8 Ohms) |
|
|
161W
IHF (4 Ohms) |
|
Impedância
de saída |
4
a 16 Ohms |
|
Resposta de
Freqüência |
12Hz
- 25kHz (+/-0,8dB) |
|
Distorção
Harmônica Total (THD) |
0,05% |
|
Distorção
por Intermodulação (IMD) |
? |
|
Fator de Amortecimento
(Damping) |
65
(8 Ohms) |
|
Relação
Sinal/Ruído |
?
(Amplificador) |
|
|
?
(Phono) |
|
|
78dB
(Line) |
|
Curva
RIAA |
+/-0,7dB 20Hz - 20kHz
(Phono) |
|
Sensibilidade
e Impedância |
?
(Phono) |
|
|
?
(Line) |
|
Controle
de tonalidade |
?
(Graves) |
|
|
?
(Agudos) |
|
Loudness |
? |
|
Filtro
Subsônico |
-4dB
a 10Hz |
|
Alimentação |
115/230V
(50/60Hz) |
|
Consumo |
17W
(sem sinal) |
|
|
160W
(máx. sinal) |
|
Dimensões |
481
x 145 x 355 mm (LxAxP) |
|
Peso |
10,6
Kg |
|
Ano |
1982~1986 |
Subir
|
Spatial Expander
Stereo Amplifier QA-3300
Super-Foto
|
Especificações
Técnicas
|
Potência
de saída
por canal |
70W
RMS (8 Ohms) |
|
|
161W
IHF (4 Ohms) |
|
Impedância
de saída |
4
a 16 Ohms |
|
Resposta de
Freqüência |
12Hz
- 25kHz (+/-0,8dB) |
|
Distorção
Harmônica Total (THD) |
0,04% |
|
Distorção
por Intermodulação (IMD) |
0,05% |
|
Fator de Amortecimento
(Damping) |
65
(8 Ohms) |
|
Relação
Sinal/Ruído |
78dB (Line) |
|
Curva
RIAA |
+/-0,7dB 20Hz - 20kHz
(Phono) |
|
Sensibilidade
e Impedância |
?
(Phono) |
|
|
?
(Line) |
|
Controle
de tonalidade |
?
(Graves) |
|
|
?
(Agudos) |
|
Loudness |
? |
|
Filtro
Subsônico |
-4dB
a 10Hz |
|
Alimentação |
115/230V
(50/60Hz) |
|
Consumo |
17W
(sem sinal) |
|
|
160W
(máx. sinal) |
|
Dimensões |
481
x 145 x 355 mm (LxAxP) |
|
Peso |
12,2
Kg |
|
Ano |
1982~1986 |
Detalhe
interno, circuito eletrônico do QA-3300.
Super-Foto 1
2
3
4
5
6
Subir
|
High Definition
Stereo Power Amplifier QA-4400 1ª Versão
|
Especificações
Técnicas
|
Potência
de saída
por canal |
?
W
RMS (8 Ohms, 1kHz, 0,04% THD) |
|
|
100W
RMS (4 Ohms, 1kHz, 0,05% THD) |
|
Impedância
de saída |
4
a 16 Ohms |
|
Resposta de
Freqüência |
20Hz
- 20kHz (+/-0,2dB) Nível normal |
|
|
12Hz
- 25kHz (+/-0,6dB) |
|
Distorção
Harmônica Total (THD) |
0,07% |
|
Distorção
por Intermodulação (IMD) |
0,05% |
|
Fator de Amortecimento
(Damping) |
70
(8 ohms) |
|
Relação
Sinal/Ruído |
88dB
(Amplificador) |
|
|
(Line) |
|
Sensibilidade
de Entrada |
775mV (0dBm) para 100W em 8 ohms |
|
Impedância de
Entrada |
22 k ohms |
|
Filtro
Subsônico |
-4dB a 10Hz |
|
Alimentação |
115/230V
(50/60Hz) |
|
Consumo |
27W
(sem sinal) |
|
|
430W
(máx. sinal) |
|
Dimensões |
481
x 145 x 355 mm (LxAxP) |
|
Peso |
9,0
Kg |
|
Ano |
1982~1986 |
Subir
|

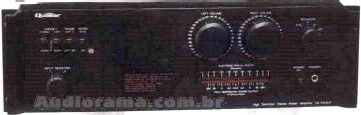

High Definition
Stereo Power Amplifier QA-4400 2ª Versão
Super-Foto
|
Especificações
Técnicas
|
Potência
de saída
por canal |
115W
RMS (8 Ohms, 1kHz, 0,04% THD) |
|
|
140W
RMS (4 Ohms, 1kHz, 0,05% THD) |
|
Impedância
de saída |
4
a 16 Ohms |
|
Resposta de
Freqüência |
20Hz
- 20kHz (+/-0,2dB) Nível normal |
|
|
12Hz
- 25kHz (+/-0,6dB) |
|
Distorção
Harmônica Total (THD) |
0,07% |
|
Distorção
por Intermodulação (IMD) |
0,05% |
|
Fator de Amortecimento
(Damping) |
100
(30V, 8 Ohms, 1 canal) *ou 70 (8 ohms) |
|
Relação
Sinal/Ruído |
95dB
(Amplificador) |
|
|
88dB
(Line) |
|
Sensibilidade
de Entrada |
775mV (0dBm) para 100W em 8 ohms |
|
Impedância de
Entrada |
22 k ohms |
|
Filtro
Subsônico |
-4dB a 10Hz |
|
Alimentação |
115/230V
(50/60Hz) |
|
Consumo |
27W
(sem sinal) |
|
|
430W
(máx. sinal) |
|
Dimensões |
481
x 145 x 355 mm (LxAxP) |
|
Peso |
9,0
Kg |
|
Ano |
1982~1986 |
Subir
|
High Definition
Stereo Power Amplifier QA-4400/P
Trata-se
do mesmo ampificador QA-4400, porém com adição de
transformador de saída para linha de 70V

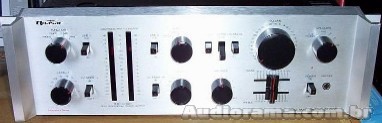

Stereo
Mixer Amplifier QA-6600
Super-Foto
|
Especificações
Técnicas
|
Potência
de saída
por canal |
70W
RMS (8 Ohms) |
|
|
161W
IHF (4 Ohms) |
|
Impedância
de saída |
4
a 16 Ohms |
|
Resposta de
Freqüência |
12Hz
- 25kHz (+/-0,8dB) |
|
Distorção
Harmônica Total (THD) |
0,05% |
|
Distorção
por Intermodulação (IMD) |
? |
|
Fator de Amortecimento
(Damping) |
65
(8 Ohms) |
|
Relação
Sinal/Ruído |
?
(Amplificador) |
|
|
?
(Phono) |
|
|
78dB
(Line) |
|
Curva
RIAA |
+/-0,7dB 20Hz - 20kHz
(Phono) |
|
Sensibilidade
e Impedância |
?
(Phono) |
|
|
?
(Line) |
|
Controle
de tonalidade |
?
(Graves) |
|
|
?
(Agudos) |
|
Loudness |
? |
|
Filtro
Subsônico |
-4dB
a 10Hz |
|
Alimentação |
115/230V
(50/60Hz) |
|
Consumo |
17W
(sem sinal) |
|
|
160W
(máx. sinal) |
|
Dimensões |
481
x 145 x 355 mm (LxAxP) |
|
Peso |
10,6
Kg |
|
Ano |
1982~1986 |
Super-Foto
Subir
|
Este
site está em constante desenvolvimento. Mais
informações poderão ser incluídas a qualquer tempo.
|
|
Créditos
Especiais: |
|
|
QA-3300
- Fotos gentilmente enviadas por
Fernando Kosin |
|
|
QA-4400
- Foto e informações enviadas por Bollis
Kolov |
|
|
QA-5500
(3ª Versão HIGH POWER) - Foto gentilmente enviada
por José
Henrique Zambiazi |
|
|
QA-5505-X
(Versão com V.U. em LED) - Foto gentilmente enviada
por Christian Luloian |
|
|
QA-6600
- Foto gentilmente enviada por Sergio
Gallo |
|
Fotos
gentilmente enviada por José Henrique Zambiazi
Copyright
© 2003-2020 - Audiorama! - Todos os direitos reservados
|
